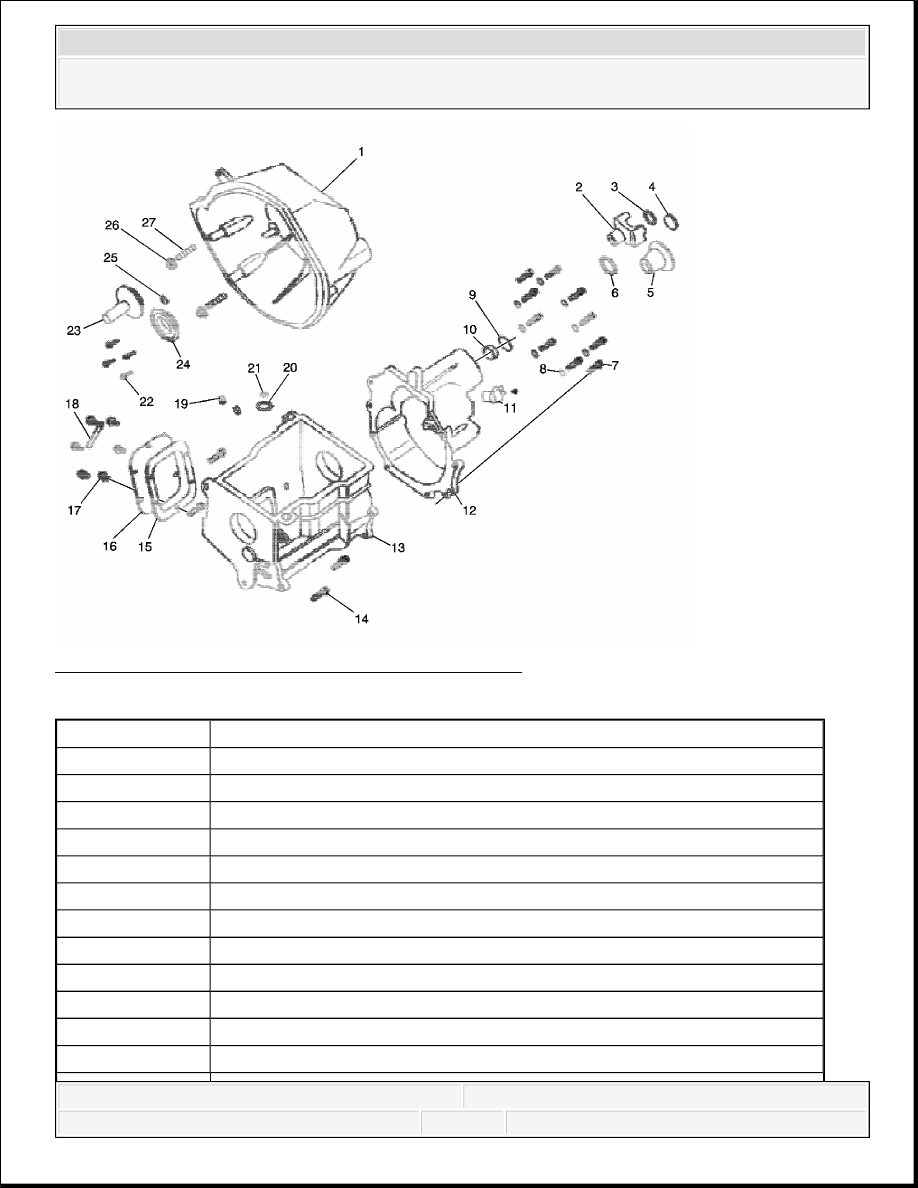

Fig. 1: Transmission Case and Related Components
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

1

Clutch Housing

2

Yoke

3

Main Shaft Washer

4

Nut

5

Coupling Flange

6

Main Shaft Cover Oil Seal

7

Rear Cover Bolts

8

Rear Hub Screw Washer

9

Rear Cover Lock

10

Roller Bearing

11

Vehicle Speed Sensor (VSS)

12

Rear Cover



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



13

Transmission Case

14

Clutch Housing Screw

15

Power Take-Off (PTO) Gasket

16

PTO Cover

17

PTO Bolts

18

Identification Plate

19

Drain/Fill Plugs

20

Transmission Case Magnet

21

Magnetic Lock

22

Screws

23

Input Shaft Bearing Retainer Plug

24

Input Shaft Bearing Retainer

25

Input Shaft Bearing Retainer Oil Seal

26

Nut

27

Pin



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



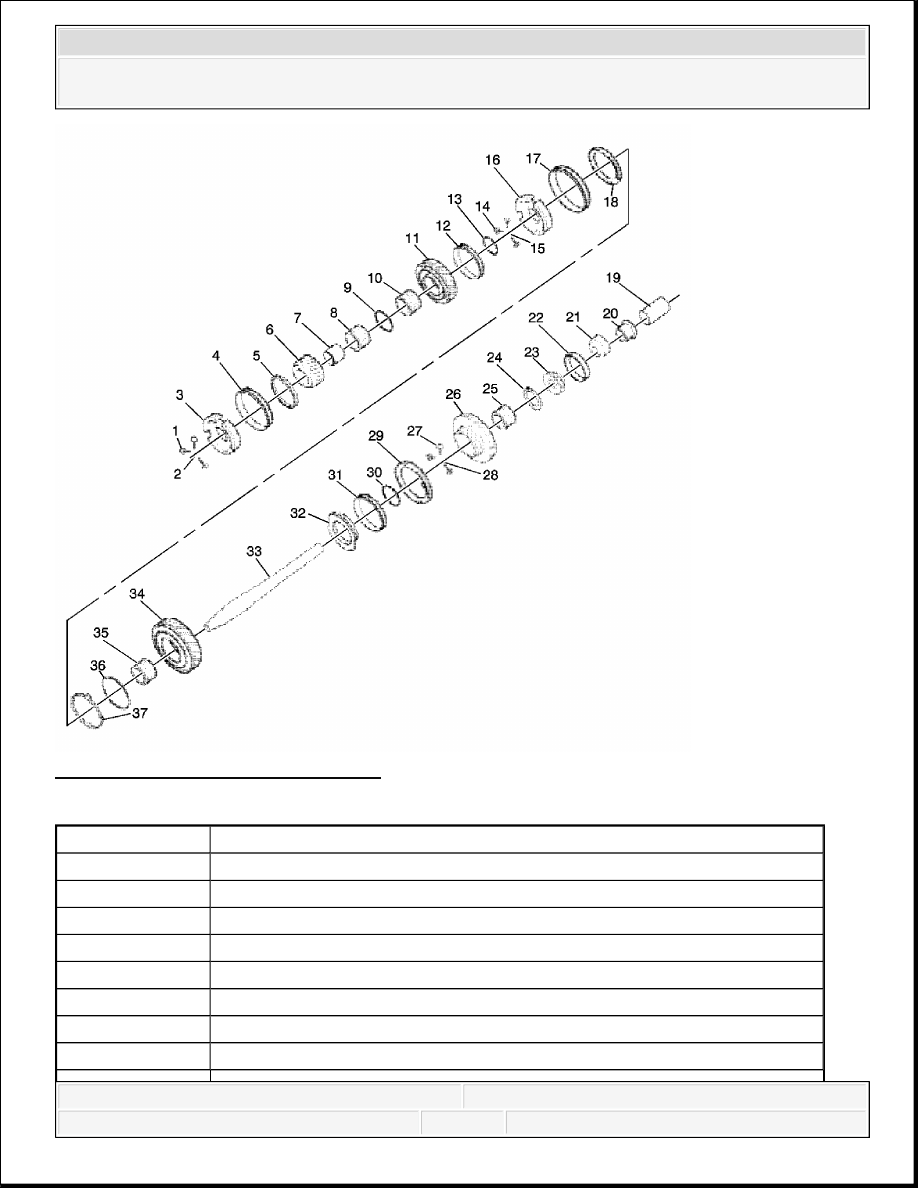

Fig. 2: Main Shaft and Components
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

1

1st/2nd and 3rd/4th Gear Synchronization Insert

2

Synchronization Spring

3

3rd-4th Gear Synchronization Hub

4

3rd-4th Gear Synchronization Collar

5

3rd/4th/5th Gear Synchronization Ring

6

Tapered Bearing Race

7

3rd Gear Hub

8

3rd/4th Gear and Reverse Roller Bearing



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



9

3rd Gear F.P. Push Pulley

10

3rd/4th Gear and Reverse Roller Bearing

11

2nd Gear Assemble

12

2nd Gear Synchronization Ring

13

1st/2nd Clutch Gear Hammer Lock Ring

14

1st/2nd and 3rd/4th Gear Synchronization Insert

15

Synchronization Spring

16

1st-2nd Synchronization Gear

17

1st-2nd Synchronization Collar

18

1st Gear Synchronization Ring

19

Spacer Flange

20

Speedometer Gear

21

5th Gear Main Shaft

22

Tapered Bearing Race

23

Bearing and Rollers

24

Reverse Gear Push Pulley

25

3rd/4th Gear and Reverse Roller Bearing

26

5th Gear Sub Assembly

27

5th/Reverse Gear Synchronization Insert

28

Synchronization Spring

29

Reverse Gear Synchronization Collar

30

1st/2nd Clutch Gear Synchronization Assembly

31

Reverse Synchronization Ring

32

Reverse Gear Clutch Ring

33

Main Shaft

34

Input Shaft 1st Gear Assembly

35

1st Gear Roller Bearing

36

1st Gear Synchronization Interior Ring

37

1st Gear Synchronization Intermediate Ring



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Manual Transmission - Tremec 5-Speed (M96) - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado
