Fig. 53: Backup Lamp Bulb Replacement (GMC)
Courtesy of GENERAL MOTORS CORP.

BACKUP LAMP BULB REPLACEMENT (CHEVROLET)

Callout

Component Name

Preliminary Procedure:
Remove either the LR or RR tail lamp assembly. Refer to Tail Lamp Replacement
(GMC) or Tail Lamp Replacement (Chevrolet).

1

Back Up Lamp Bulb



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Lighting - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado





2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Lighting - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



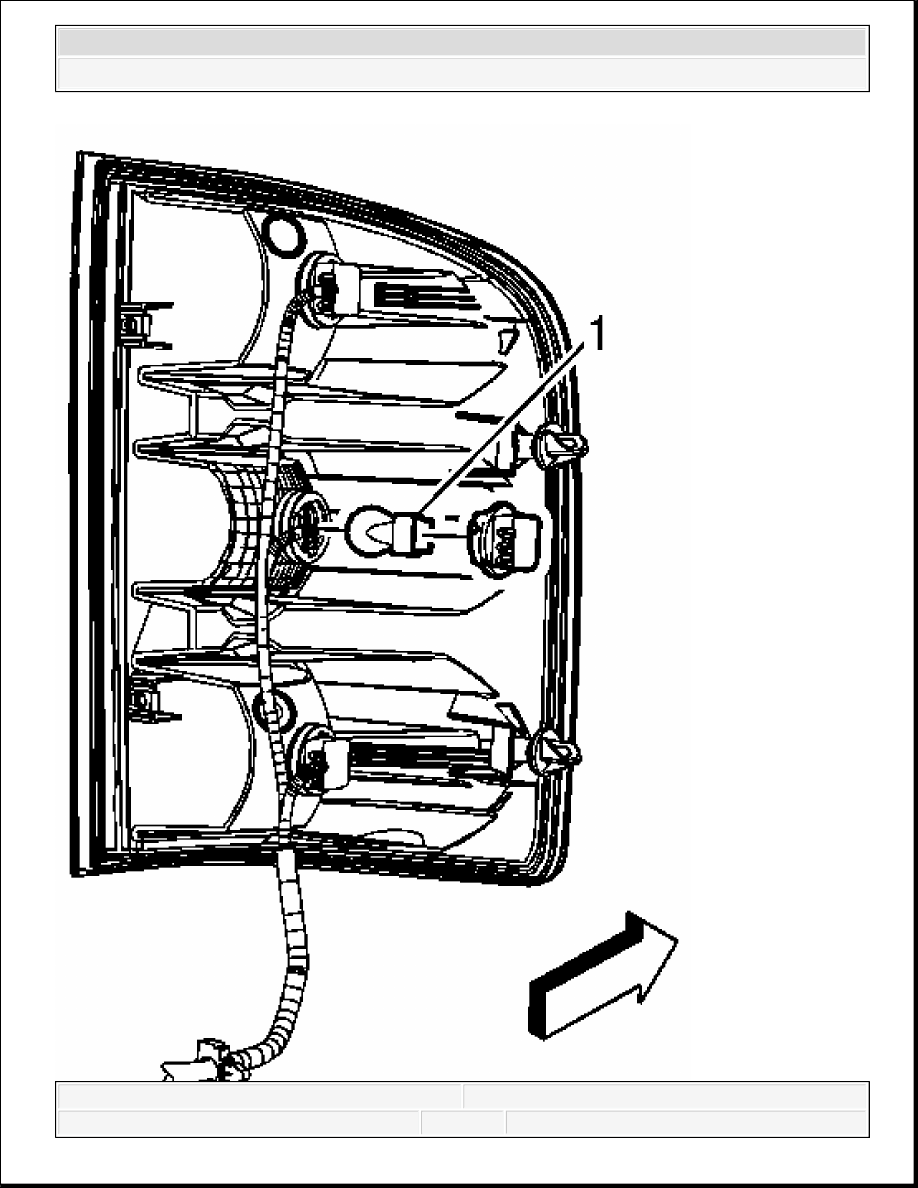

Fig. 54: Backup Lamp Bulb Replacement (Chevrolet)
Courtesy of GENERAL MOTORS CORP.

REAR LICENSE LAMP REPLACEMENT (VF7)

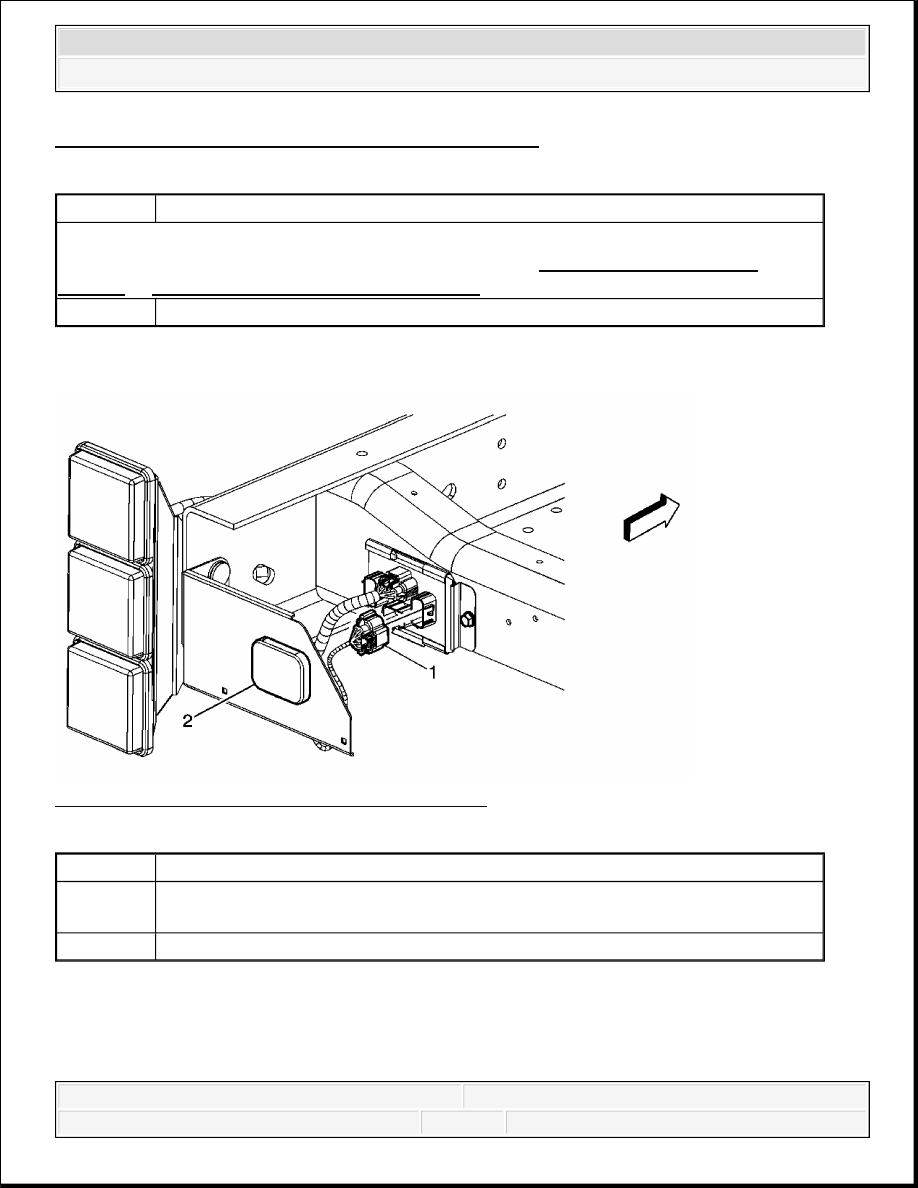

Fig. 55: Rear License Lamp Replacement (VF7)
Courtesy of GENERAL MOTORS CORP.

REAR LICENSE LAMP REPLACEMENT (SILVERADO)

Removal Procedure

Callout

Component Name

Preliminary Procedure:
Remove either the LR or RR tail lamp assembly. Refer to Tail Lamp Replacement
(GMC) or Tail Lamp Replacement (Chevrolet).

1

Back Up Lamp Bulb

Callout

Component Name

1

License Plate Lamp Electrical Connector
Tip: Disconnect the electrical connector from the rear junction block.

2

Rear License Plate Lamp Assembly



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Lighting - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

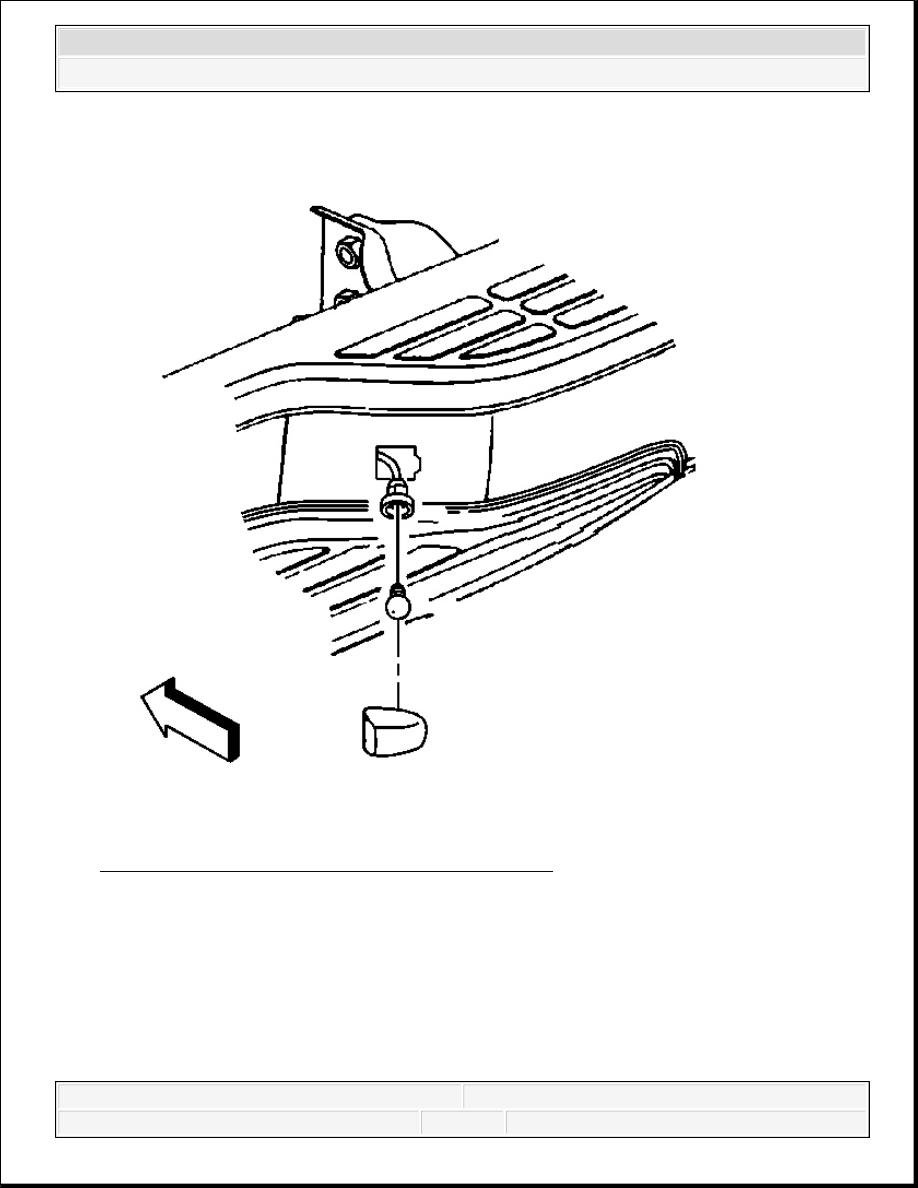

Fig. 56: View Of License Lamp (W/ Step Bumper)
Courtesy of GENERAL MOTORS CORP.

1. Ensure the headlamp switch is in the OFF position.

2. Reach under the rear bumper and press on the lens end of the cover in order to release the

locking tab.

3. Remove the lens housing from the bumper assembly.

4. Remove the bulb.
