INSTRUMENT PANEL COMPARTMENT ACCESS HOLE COVER REPLACEMENT (WITHOUT
RPO SLT)

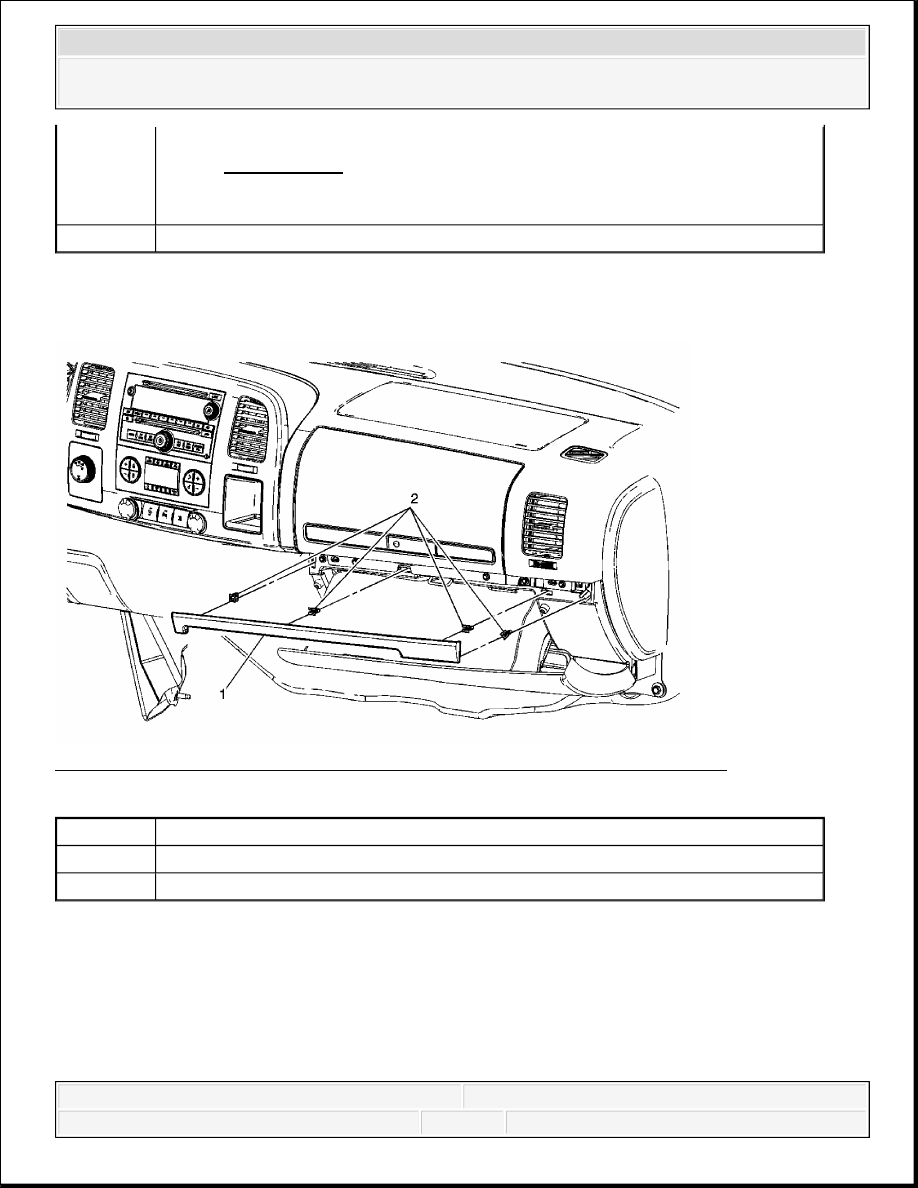

Fig. 28: View Of Instrument Panel Compartment Cover Assembly & Clips
Courtesy of GENERAL MOTORS CORP.

INSTRUMENT PANEL COMPARTMENT ACCESS HOLE COVER REPLACEMENT (WITH RPO
RPO SLT)

2

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

3

Instrument Panel Compartment Assembly (Lower Trim Panel)

Callout

Component Name

1

Instrument Panel Compartment Access Cover Assembly

2

Retainer Clip (Qty: 4)



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



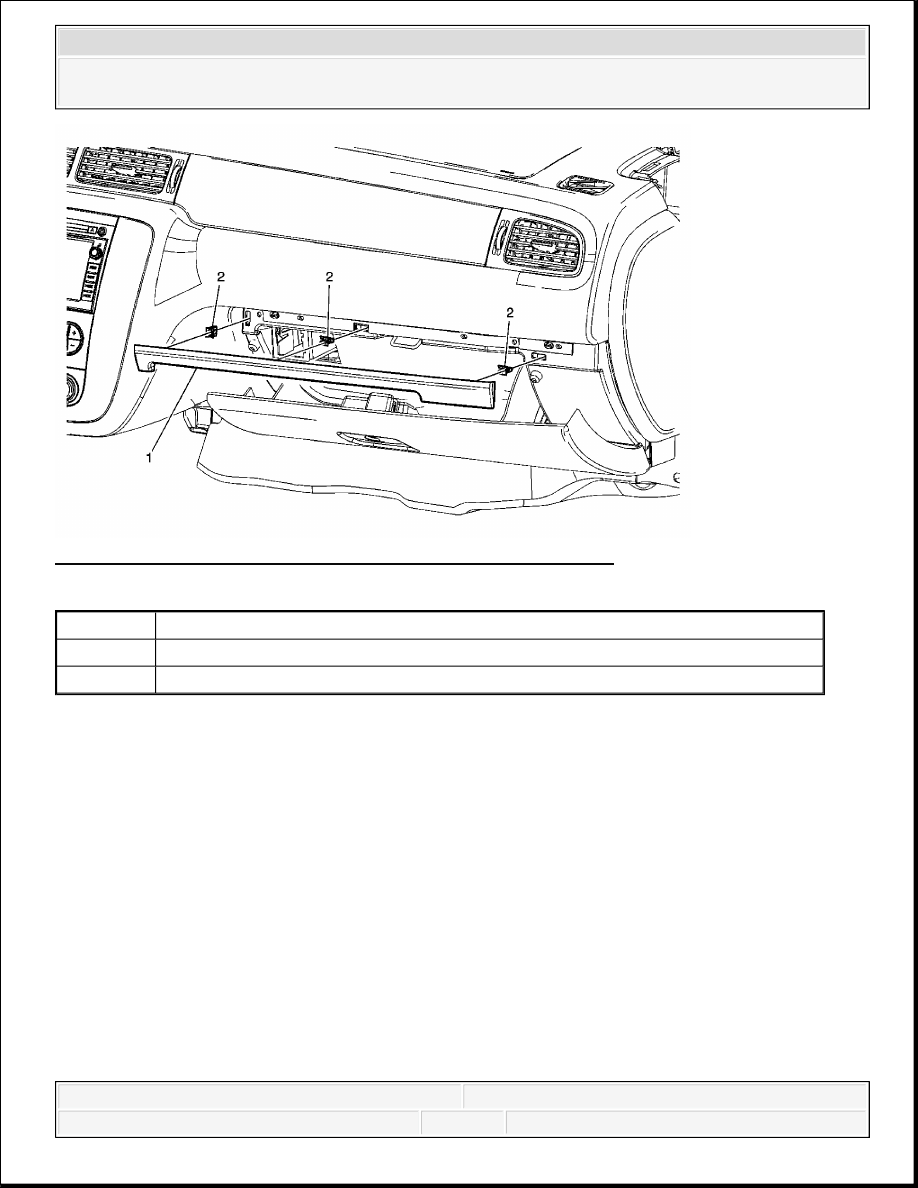

Fig. 29: View Of Instrument Panel Access Hole Cover & Clips
Courtesy of GENERAL MOTORS CORP.

INSTRUMENT PANEL COMPARTMENT DOOR OPENING FRAME REPLACEMENT (WITH
(WITHOUT RPO SLT)

Callout

Component Name

1

Instrument Panel Access Hole Cover

2

Retainer Clips (Qty: 3)



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



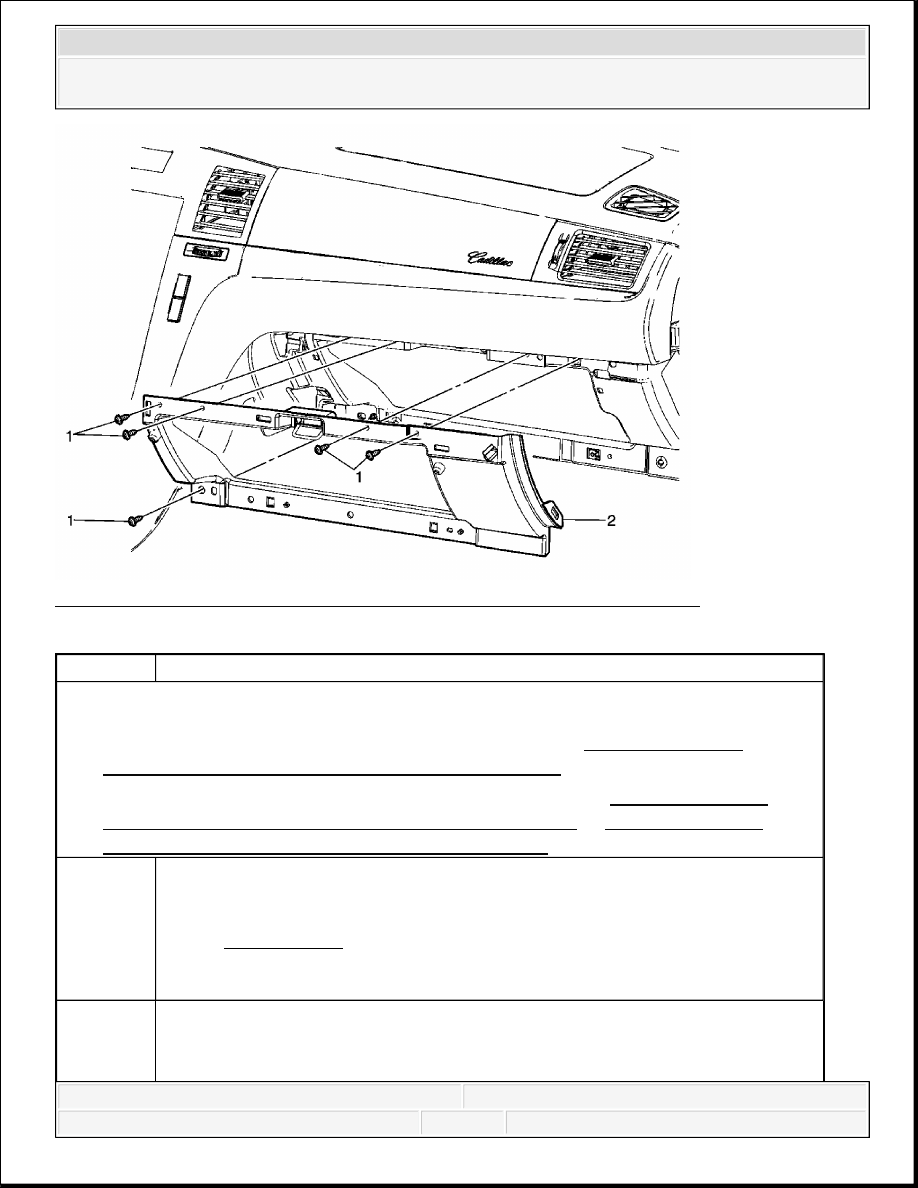

Fig. 30: View Of Instrument Panel Compartment Door Opening Frame
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedure

1. Remove the instrument panel compartment door. Refer to Instrument Panel

Compartment Door Replacement (with RPO SLT).

2. Remove the right instrument panel outer trim cover. Refer to Instrument Panel

Outer Trim Cover Replacement (without RPO SLT) or Instrument Panel
Outer Trim Cover Replacement (with RPO SLT).

1

Instrument Panel Compartment Opening Frame Screw (Qty: 5)

Tighten: 2.5 N.m (22 lb in)

NOTE:

Refer to Fastener Notice Fastener Notice.

Instrument Panel Compartment Opening Frame Assembly

Procedure



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



INSTRUMENT PANEL COMPARTMENT DOOR LATCH REPLACEMENT (WITH RPO SLT)

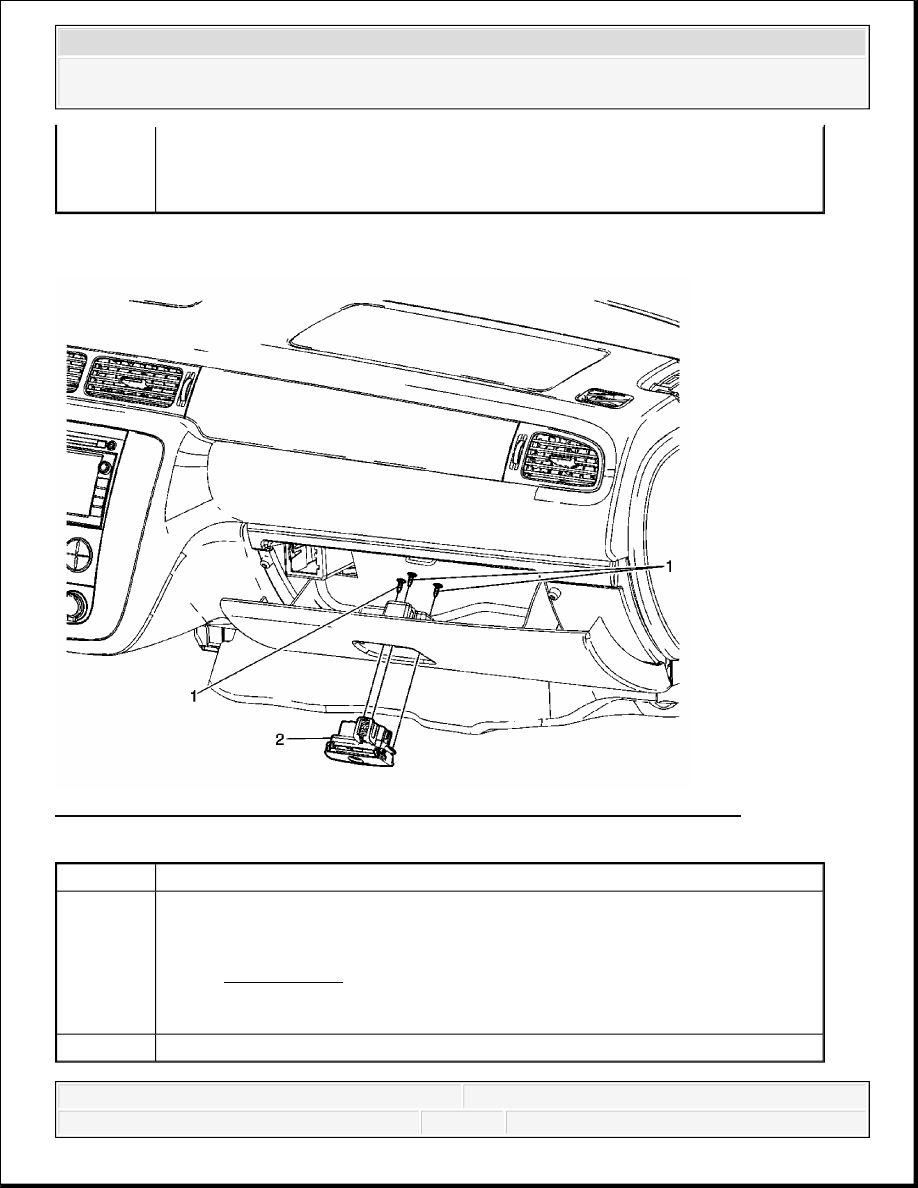

Fig. 31: View Of Instrument Panel Compartment Latch Assembly & Screws
Courtesy of GENERAL MOTORS CORP.

2

1. Disconnect the electrical connections.

2. When replacing the instrument panel compartment opening frame

assembly, transfer all necessary components.

Callout

Component Name

1

Instrument Panel Compartment Latch Screws (Qty: 3)

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

2

Instrument Panel Compartment Latch Assembly



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Instrument Panel and Console Trim - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado
