Chevrolet Silverado / GMC Sierra. Service manual - part 1540

ENDGATE HANDLE REPLACEMENT (PICKUP BOX)

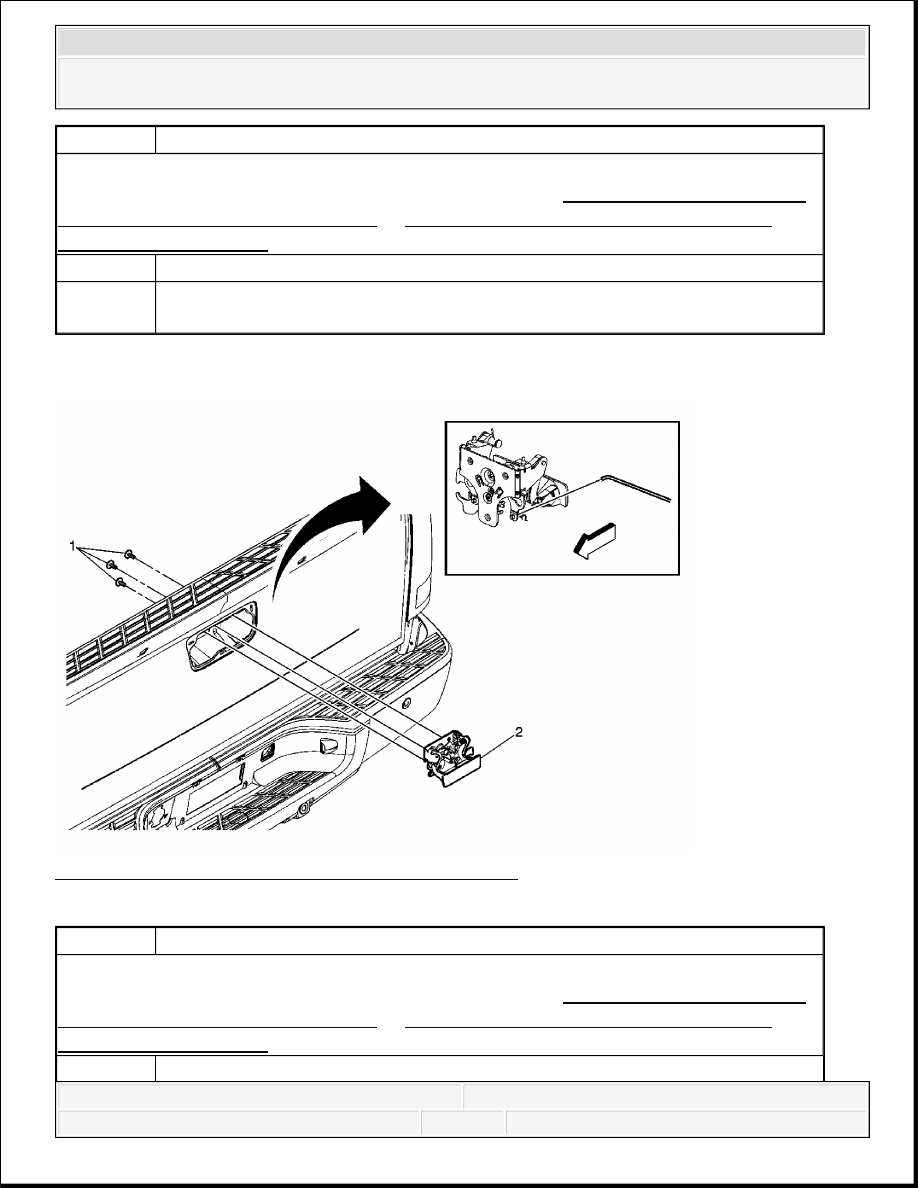

Fig. 11: Pickup Box Endgate Latch Handle & Bolts
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedure:
Remove the pickup box endgate latch handle bezel. Refer to Pickup Box Endgate Latch
Handle Bezel Replacement (Utility) or Pickup Box Endgate Latch Handle Bezel
Replacement (Pick Up) .

1

Endgate Lock Cylinder Retaining Clip

2

Endgate Lock Cylinder
Tip: Code new cylinder as needed.

Callout

Component Name

Preliminary Procedure:
Remove the pickup box endgate latch handle bezel. Refer to Pickup Box Endgate Latch
Handle Bezel Replacement (Utility) or Pickup Box Endgate Latch Handle Bezel
Replacement (Pick Up) .

Pickup Box Endgate Latch Handle Bolt (Qty: 3)



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Vehicle Access - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



FRONT SIDE DOOR INSIDE HANDLE REPLACEMENT (WITH SLT)

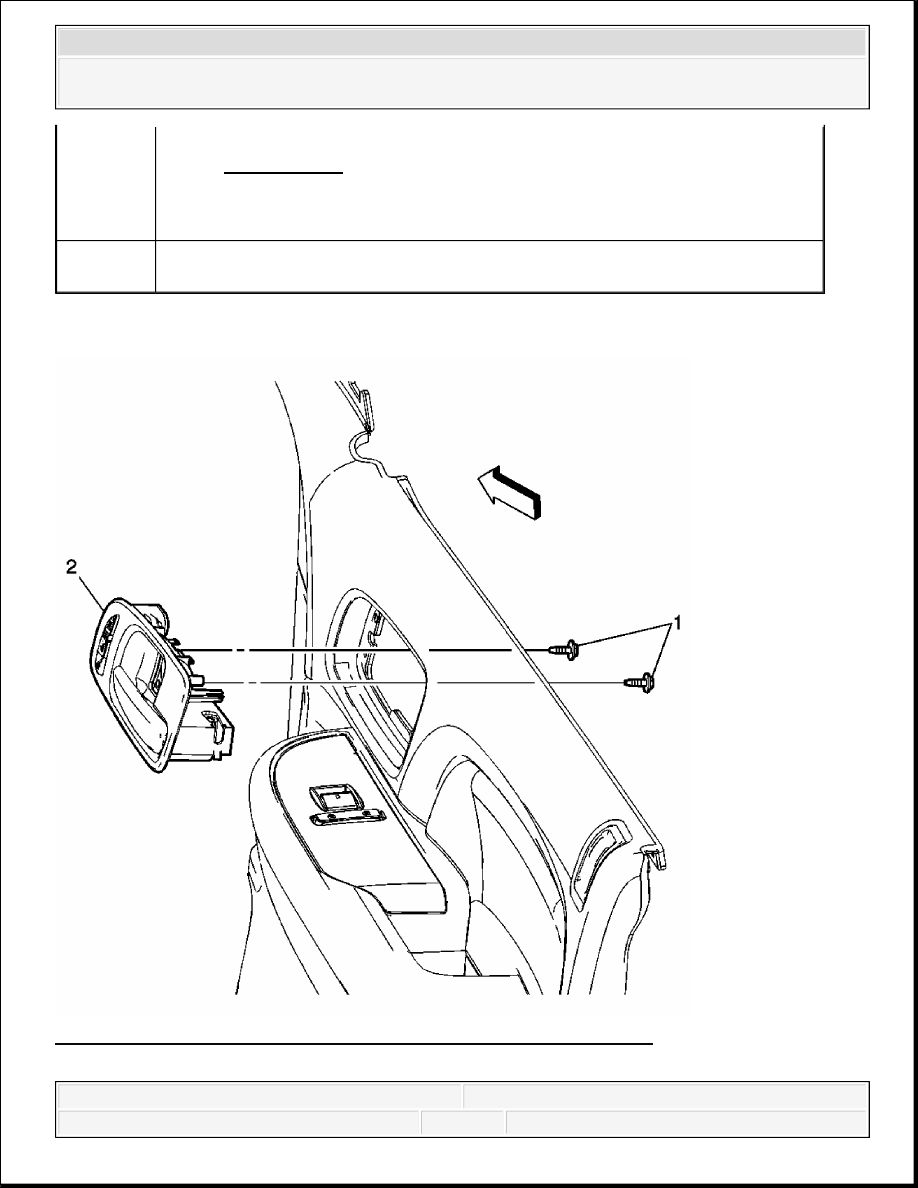

Fig. 12: View Of Front Side Door Inside Handle Assembly & Bolts
Courtesy of GENERAL MOTORS CORP.

1

Tighten: 25 N.m (18 lb ft)

NOTE:

Refer to Fastener Notice .

2

Pickup Box Endgate Latch Handle
Tip: Release all of the rods before removing.



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Vehicle Access - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



FRONT SIDE DOOR INSIDE HANDLE REPLACEMENT (WITHOUT SLT)

Callout

Component Name

Preliminary Procedures

1. Remove door upper trim panel. Refer to Upper Extension Trim Panel

Replacement .

2. Remove door window control switch. Refer to Door Lock and Side Window

Switch Replacement - Driver Side and Door Lock and Side Window Switch
Replacement - Passenger Side.

3. Remove door trim panel. Refer to Front Side Door Trim Panel Replacement

(YE9) or Front Side Door Trim Panel Replacement (SLT) .

1

Front Side Door Inside Handle Bolt (Qty: 2)

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

2

Front Side Door Inside Handle Assembly
Tip:

1. Disconnect the electrical connector.

2. If replacing the door handle, transfer heated seat switch to new handle.

Refer to Front Seat Heater Switch Replacement (w/o KB6) .



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Vehicle Access - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



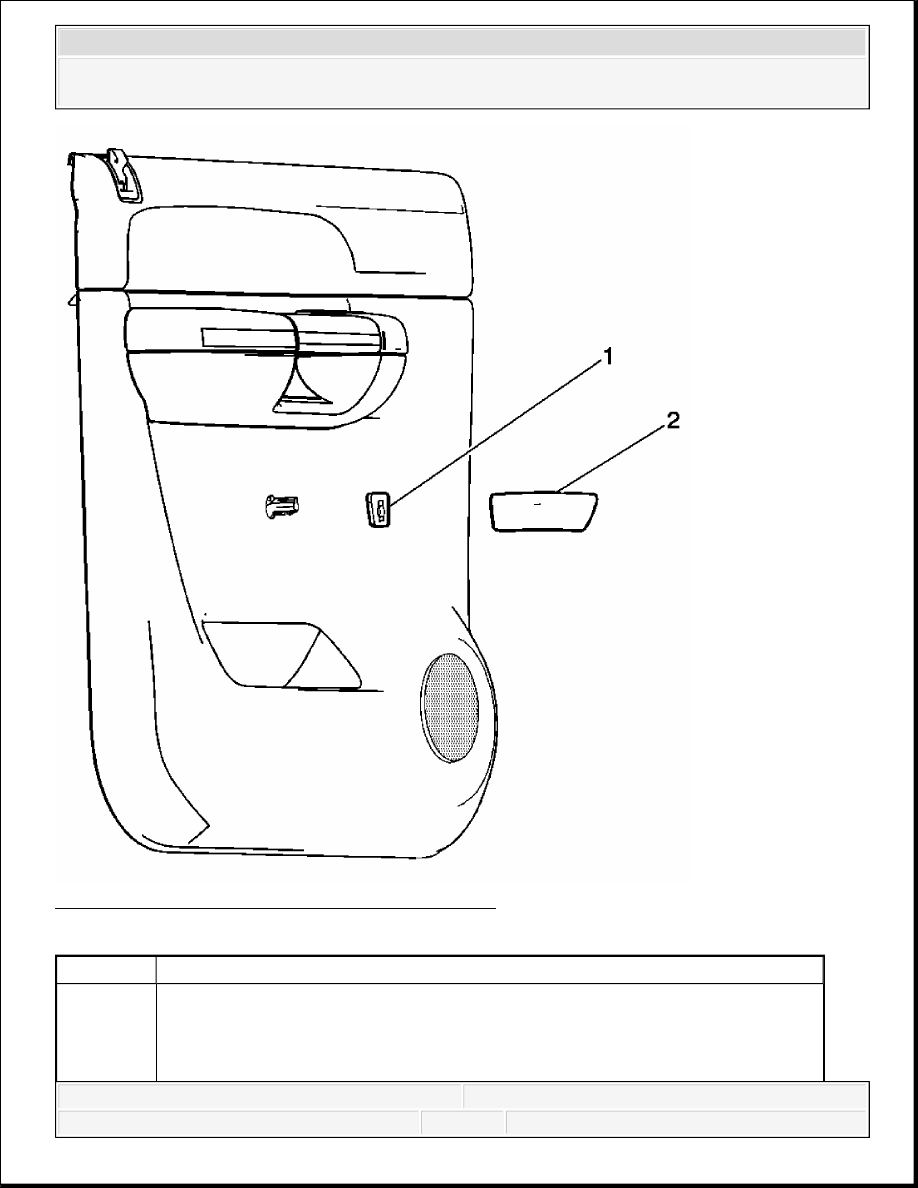

Fig. 13: View Of Side Door Inside Handle & Seal
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Front Side Door Inside Handle Seal

Procedure



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Vehicle Access - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado
