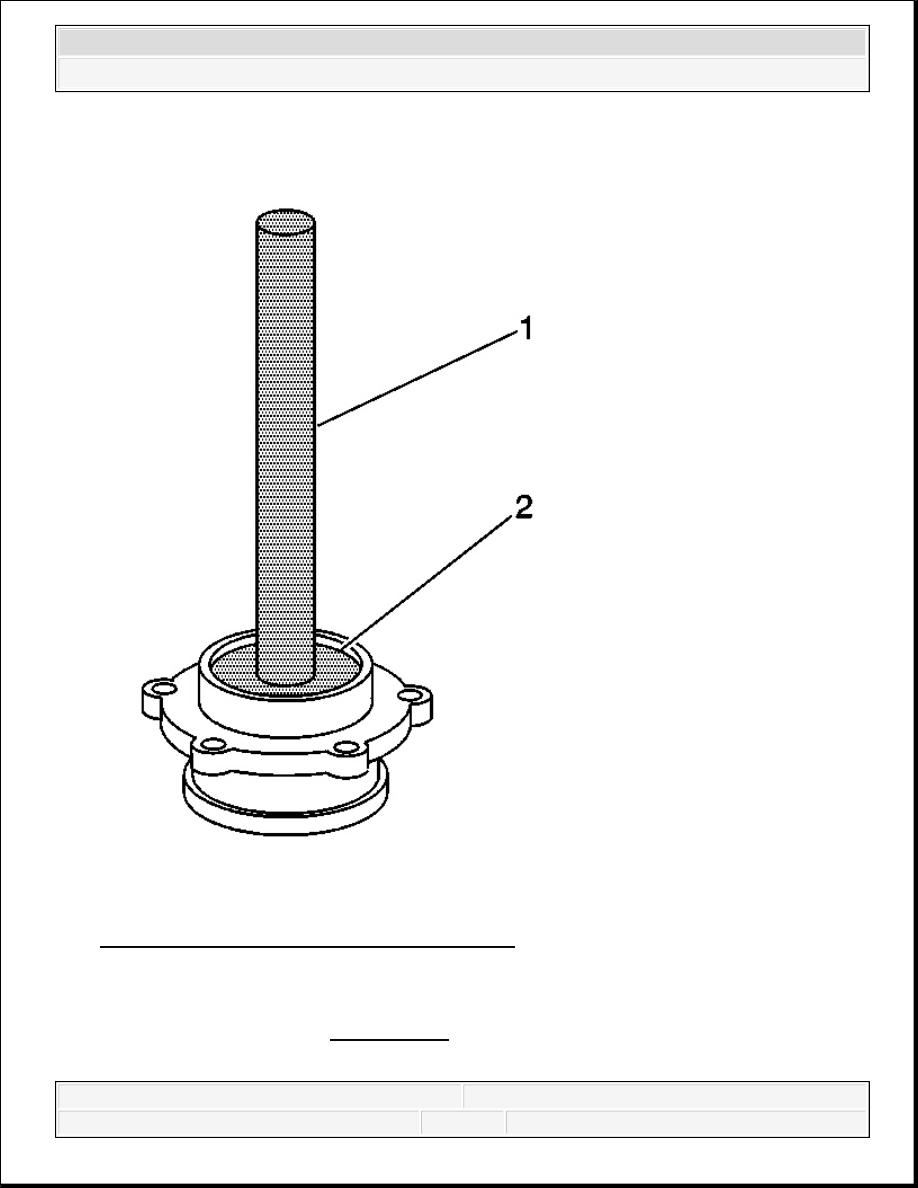

Fig. 140: Installing Outer Pinion Bearing Cup
Courtesy of GENERAL MOTORS CORP.

2. Install the outer pinion bearing cup into the pinion gear bearing retainer using the J 8608

(2) and the J 8092 (1). See Special Tools.



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



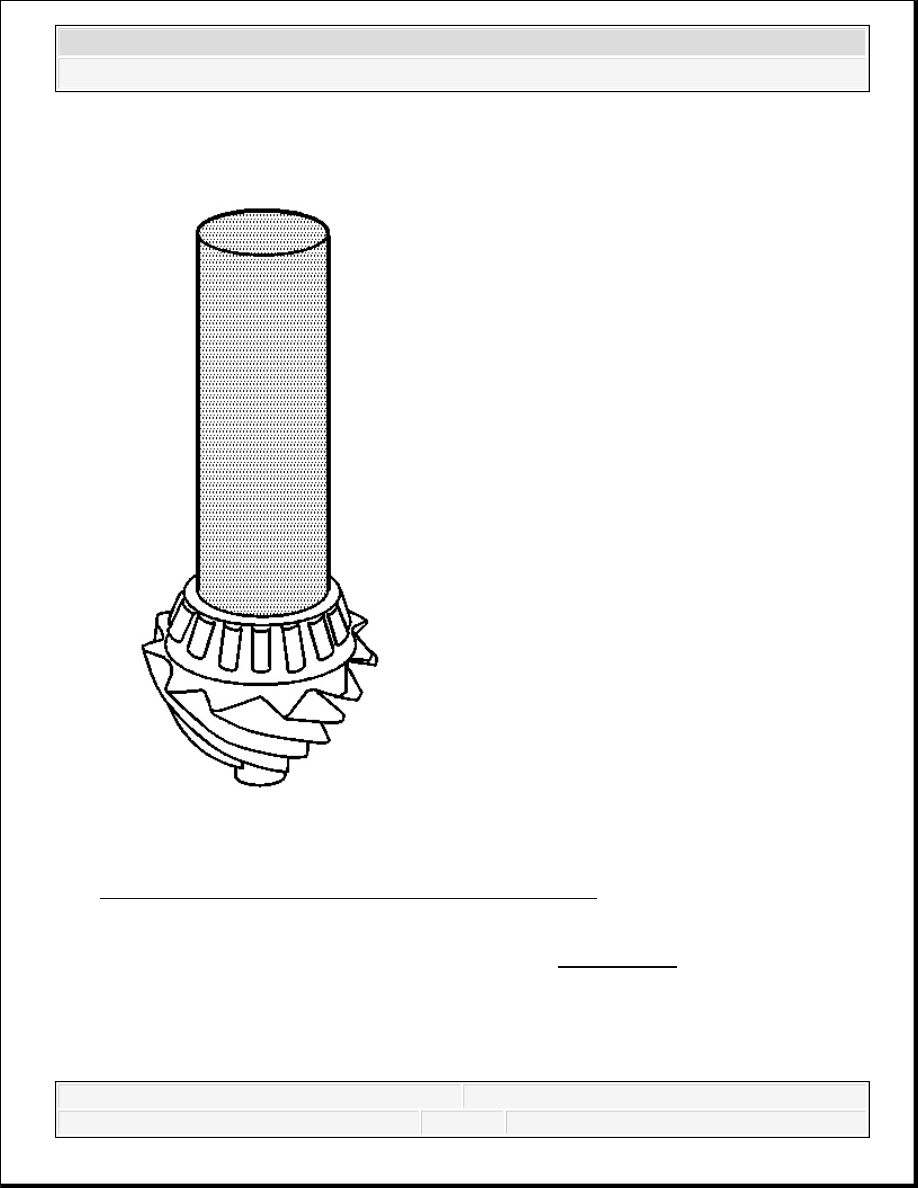

Fig. 141: Installing Inner Pinion Bearing Using J 24433
Courtesy of GENERAL MOTORS CORP.

3. Install the inner pinion bearing using the J 24433 . See Special Tools.

Press the bearing on until the cone seats on the pinion.

4. Install a new collapsible spacer.



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



5. Lubricate the pinion bearings with axle lubricant. Use the proper fluid. Refer to Fluid and

Lubricant Recommendations .

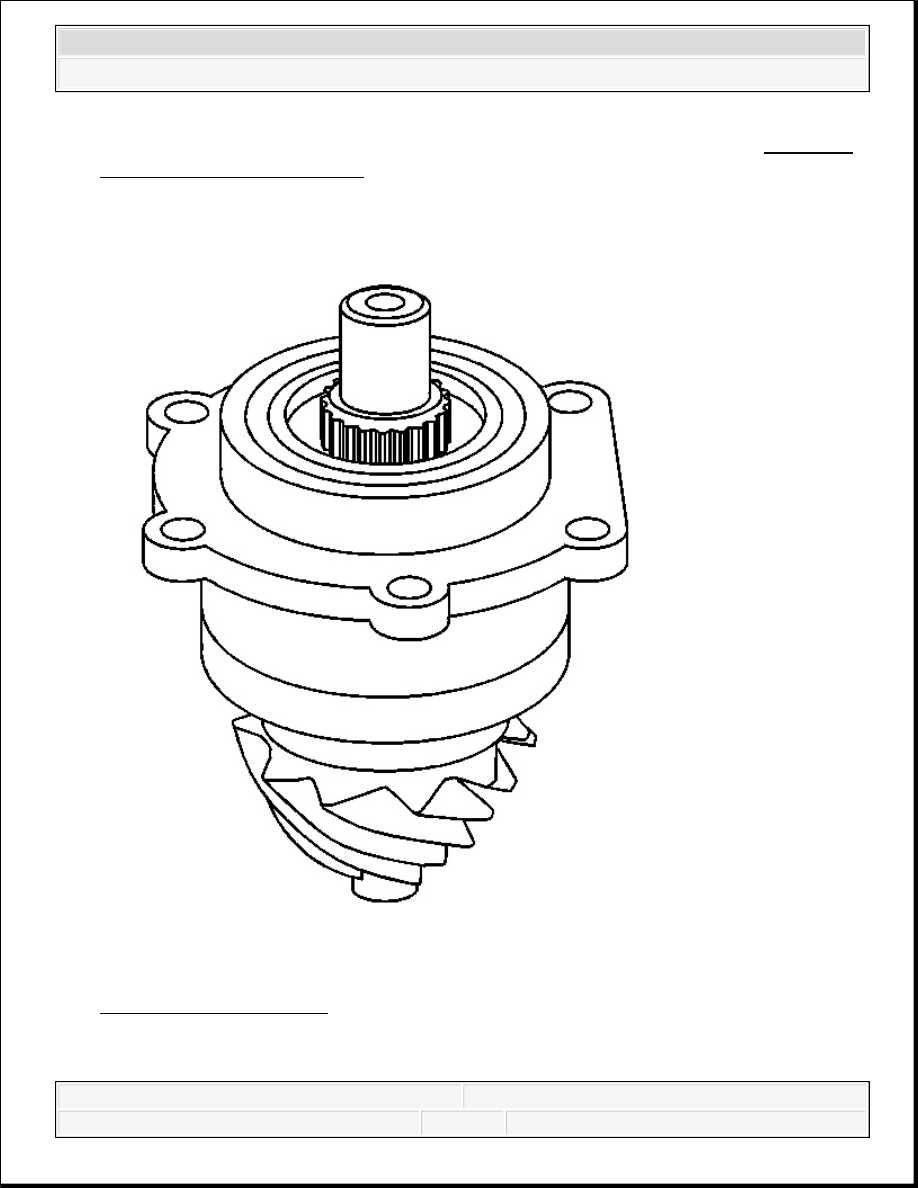

Fig. 142: Pinion Retainer
Courtesy of GENERAL MOTORS CORP.

6. Install the pinion into the pinion gear bearing retainer.



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



7. Install the outer pinion bearing onto the pinion.

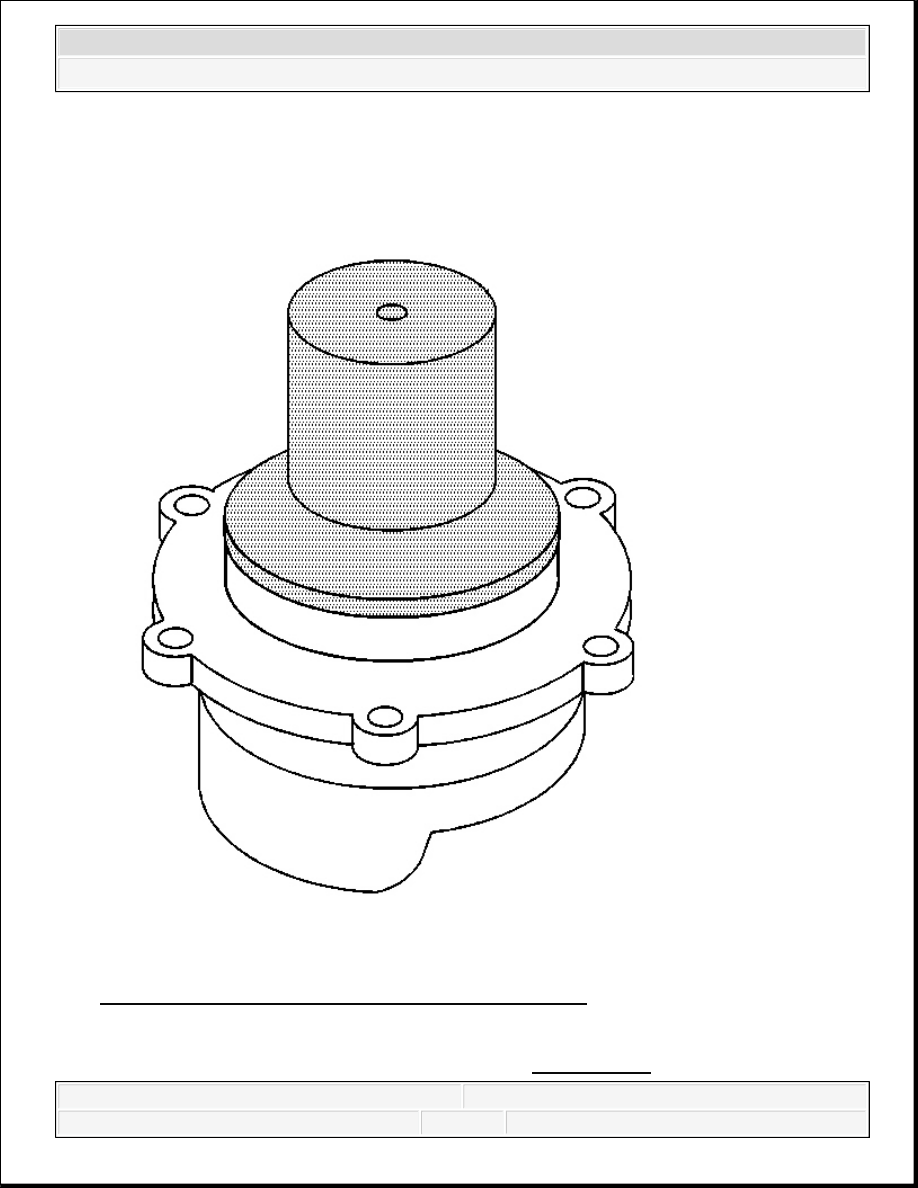

Fig. 143: Installing New Pinion Oil Seal Using J 44414
Courtesy of GENERAL MOTORS CORP.

8. Install a new pinion oil seal using the J 44414 . See Special Tools.
