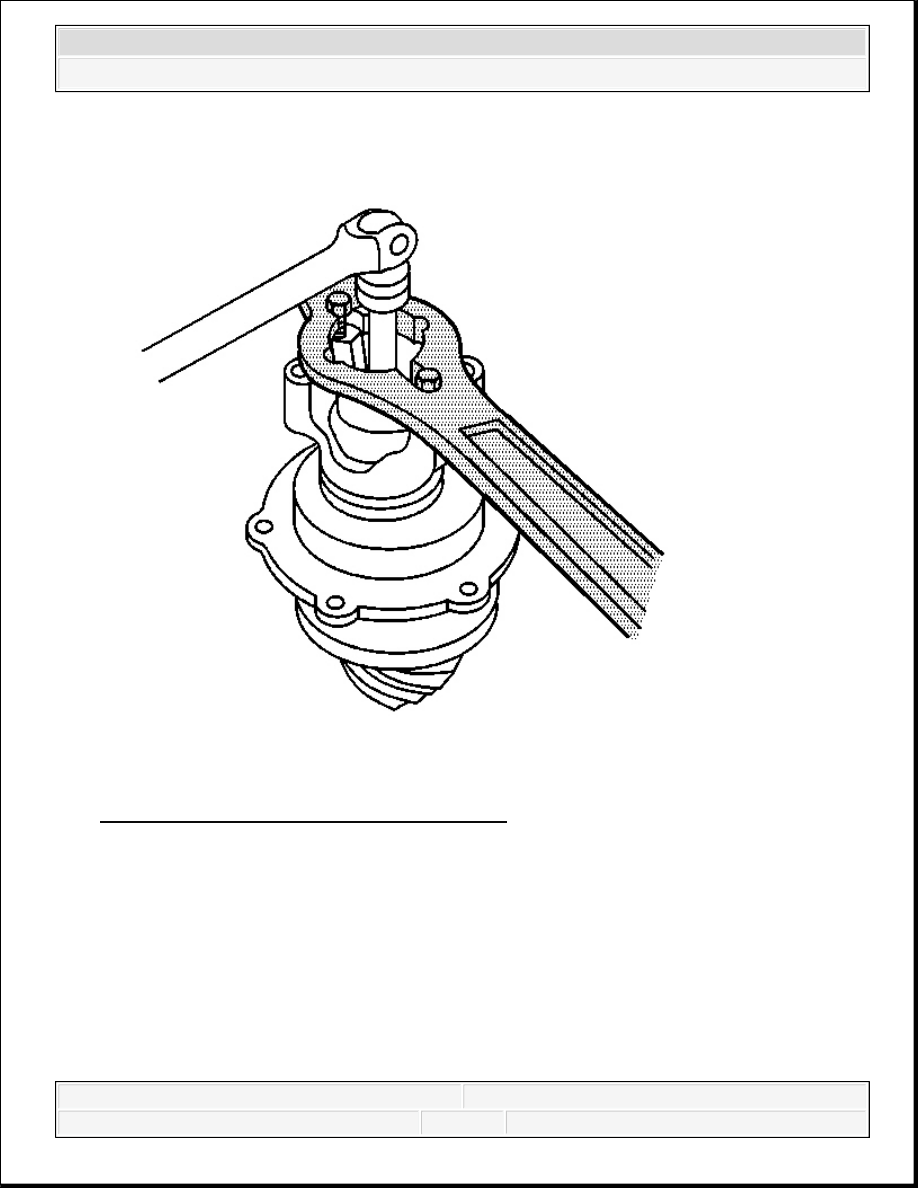

Fig. 132: Installing J 8614-01 To Pinion Yoke
Courtesy of GENERAL MOTORS CORP.

12. Install the J 8614-01 as shown.

13. Remove the pinion nut while holding the J 8614-01 .

14. Remove the washer.



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



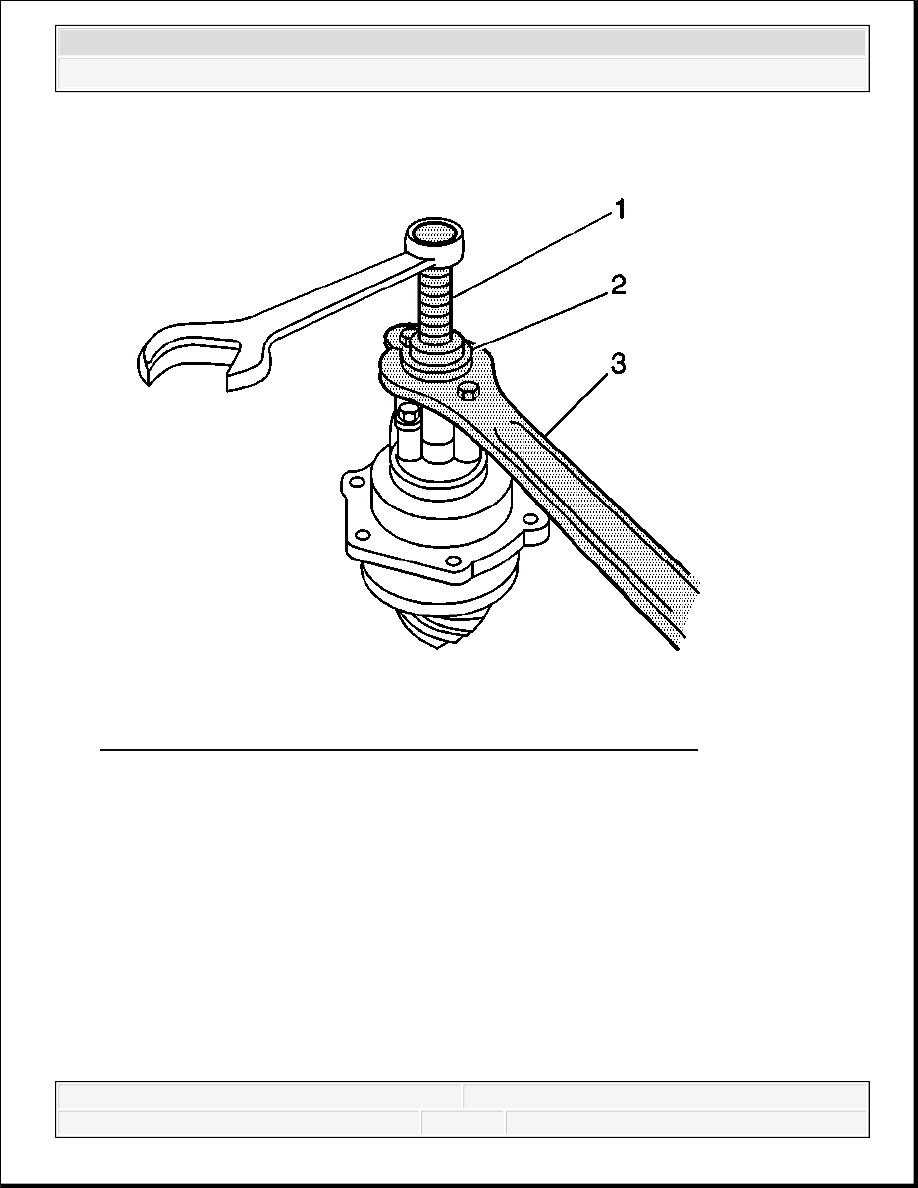

Fig. 133: Installing J 8614-3, J 8614-2 & J 8614-01 To Pinion Yoke
Courtesy of GENERAL MOTORS CORP.

15. Install the J 8614-2 (2) and the J 8614-3 (1) into the J 8614-01 (3) as shown.

16. Remove the pinion yoke by turning the J 8614-3 (1) clockwise while holding the J 8614-01

(3).

17. Remove the pinion oil seal. Use a suitable seal removal tool. Do not damage the housing.

18. Remove the outer pinion bearing.



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



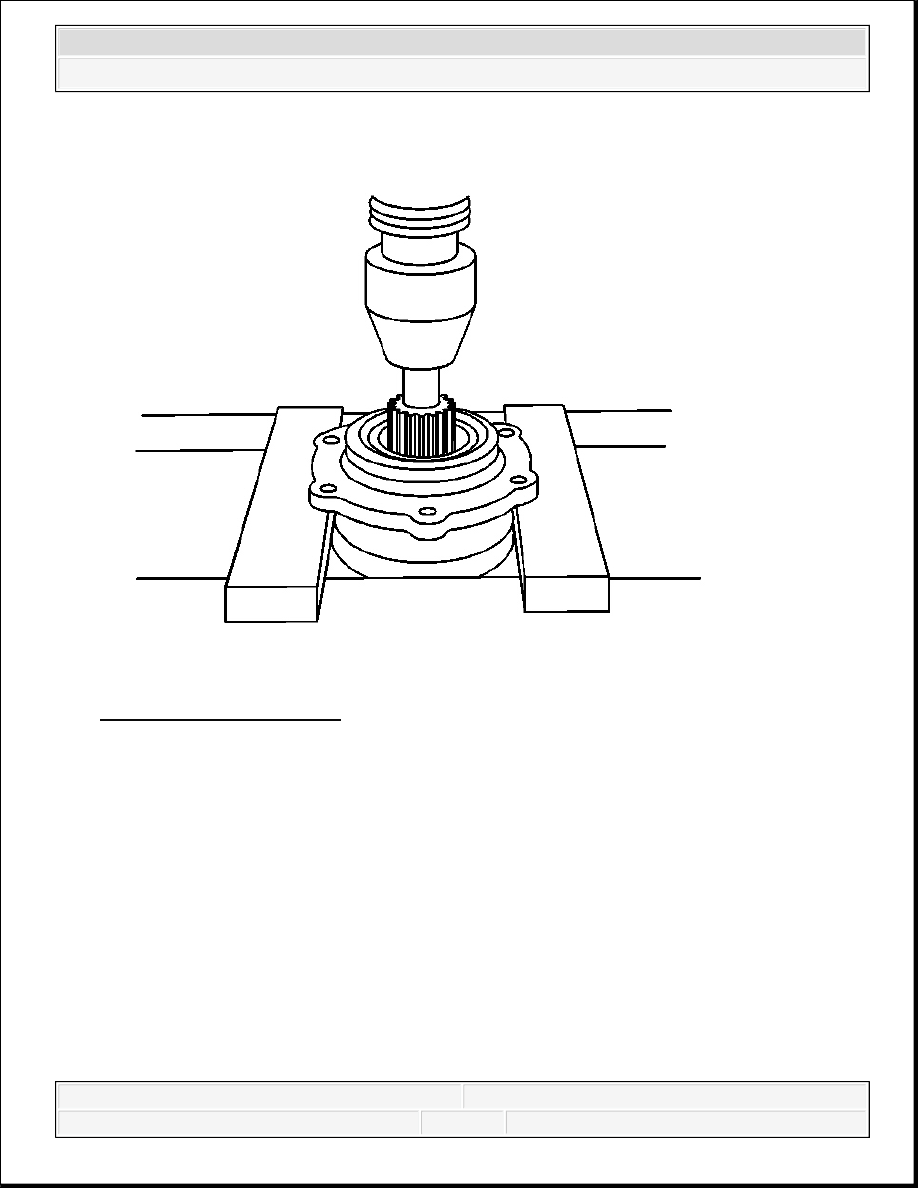

Fig. 134: Removing Pinion
Courtesy of GENERAL MOTORS CORP.

19. Remove the pinion.



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



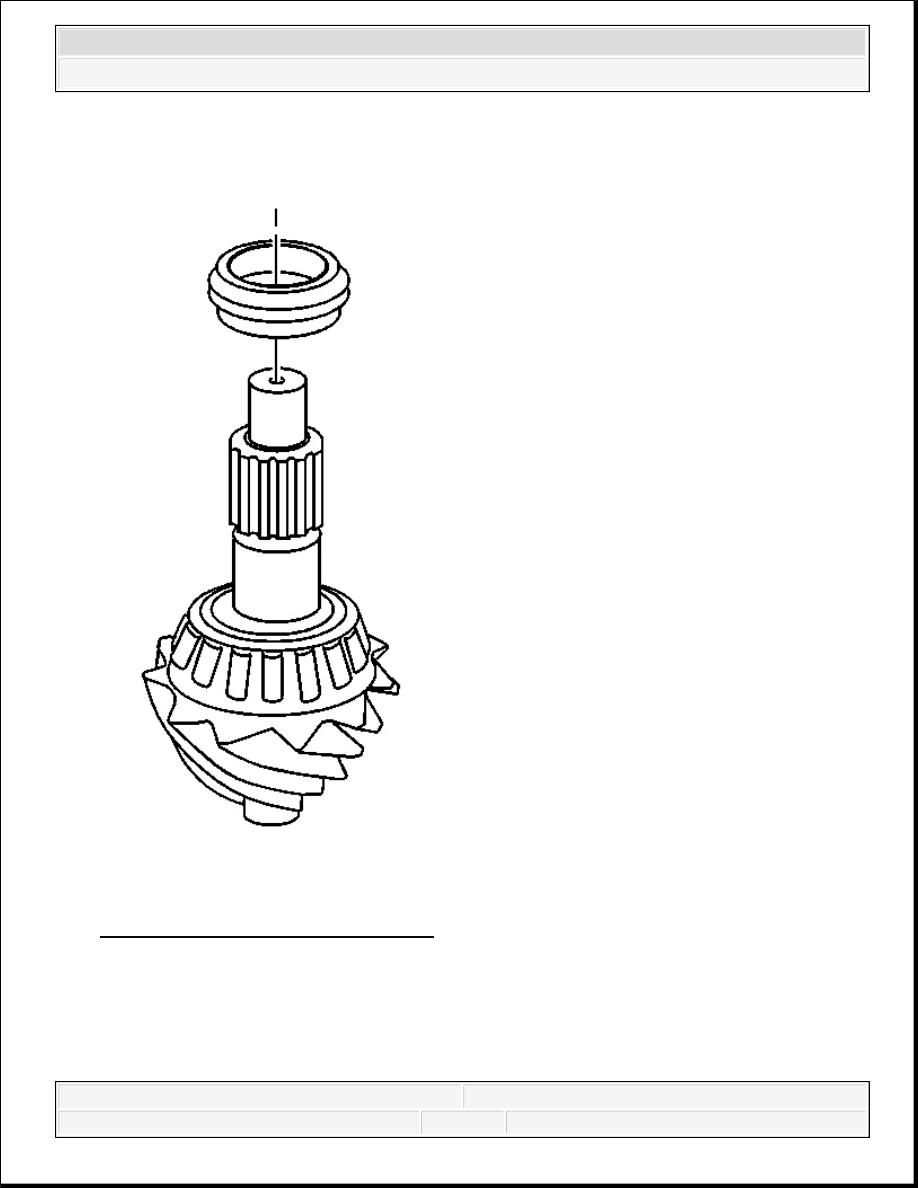

Fig. 135: View Of Collapsible Spacer
Courtesy of GENERAL MOTORS CORP.

20. Remove the collapsible spacer.
