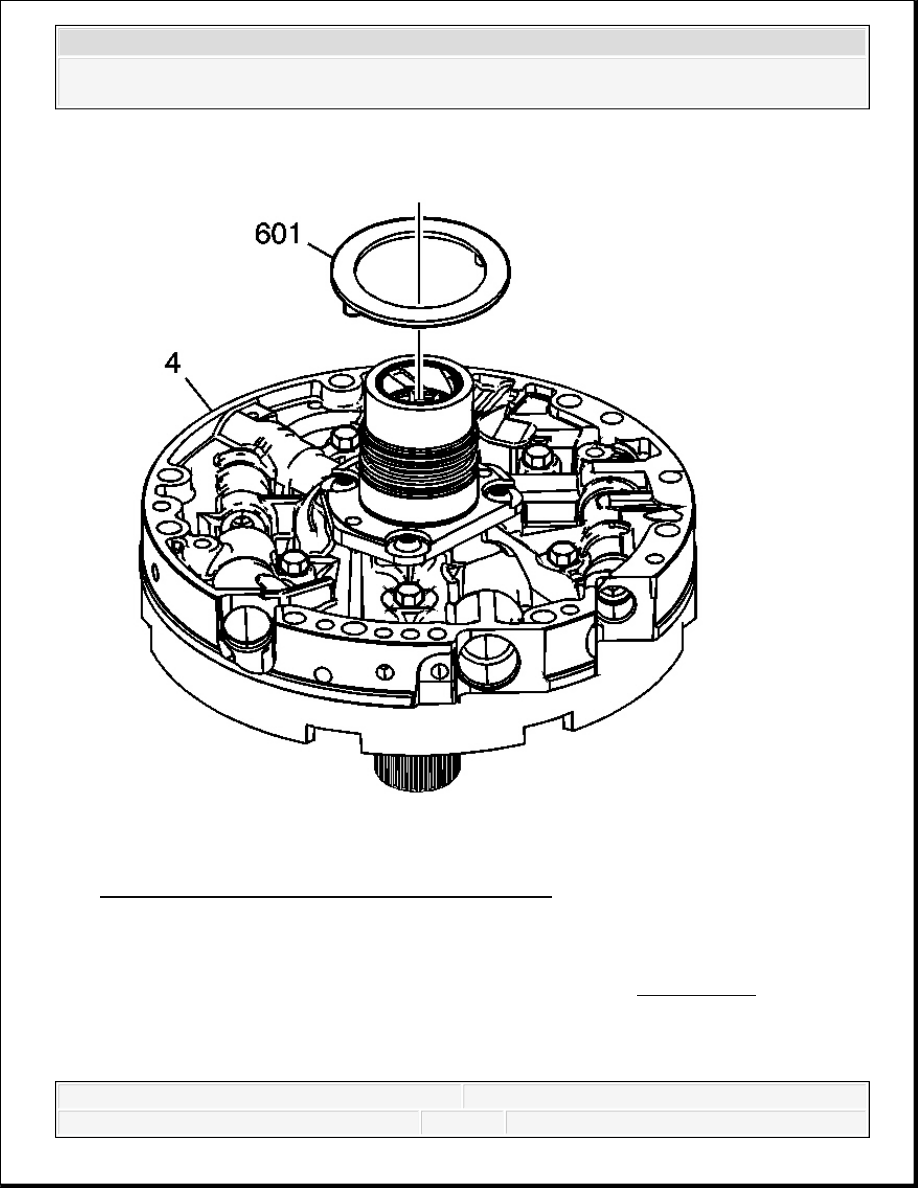

Fig. 454: View Of Pump To Drum Thrust Washer
Courtesy of GENERAL MOTORS CORP.

3. Install the pump to drum thrust washer (601).

4. Use J 36850 or equivalent to retain the washer to the pump. See Special Tools.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



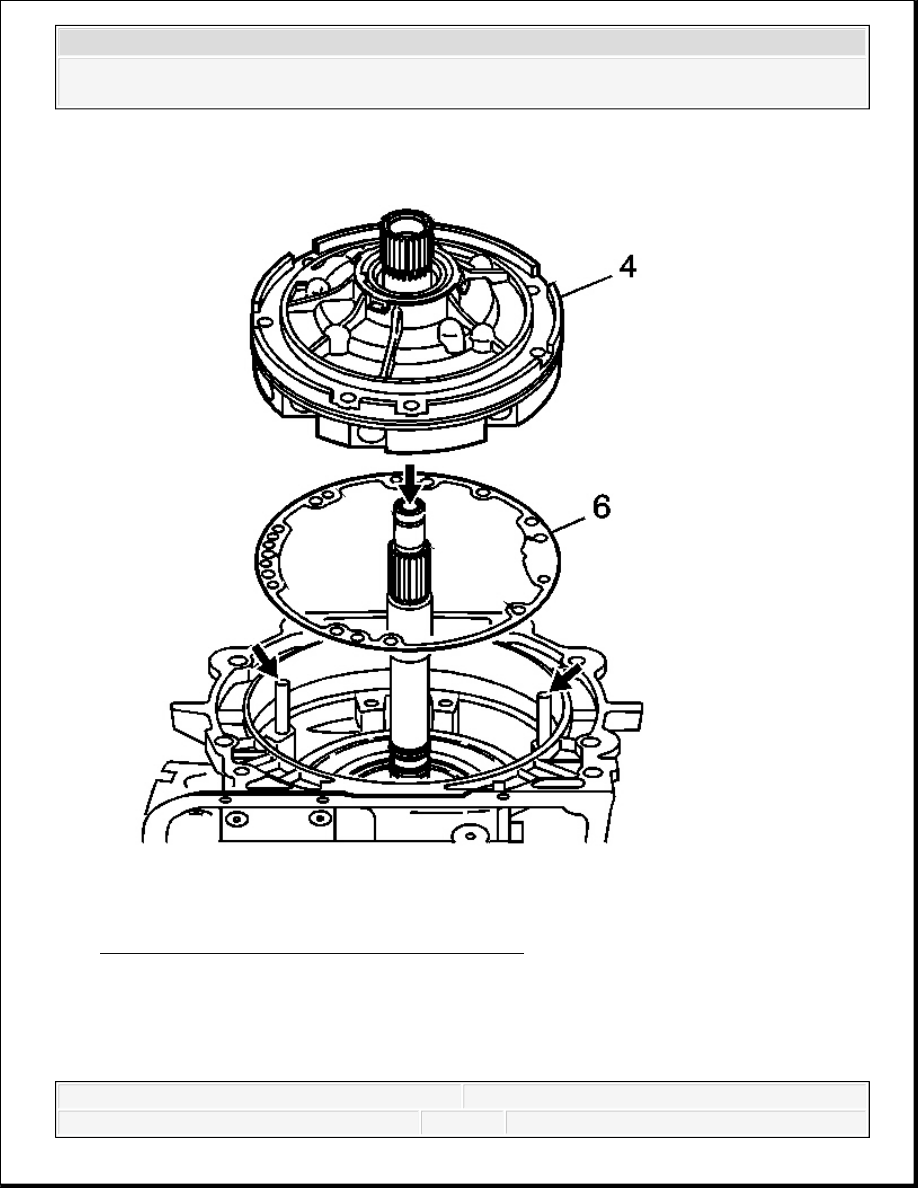

Fig. 455: View Of Pump Cover, Case & Gasket
Courtesy of GENERAL MOTORS CORP.

5. Install the pump cover to case gasket (6).

IMPORTANT: The oil pump to case seal is installed after the oil pump



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



6. Install the oil pump assembly (4) into the case and align all holes properly.

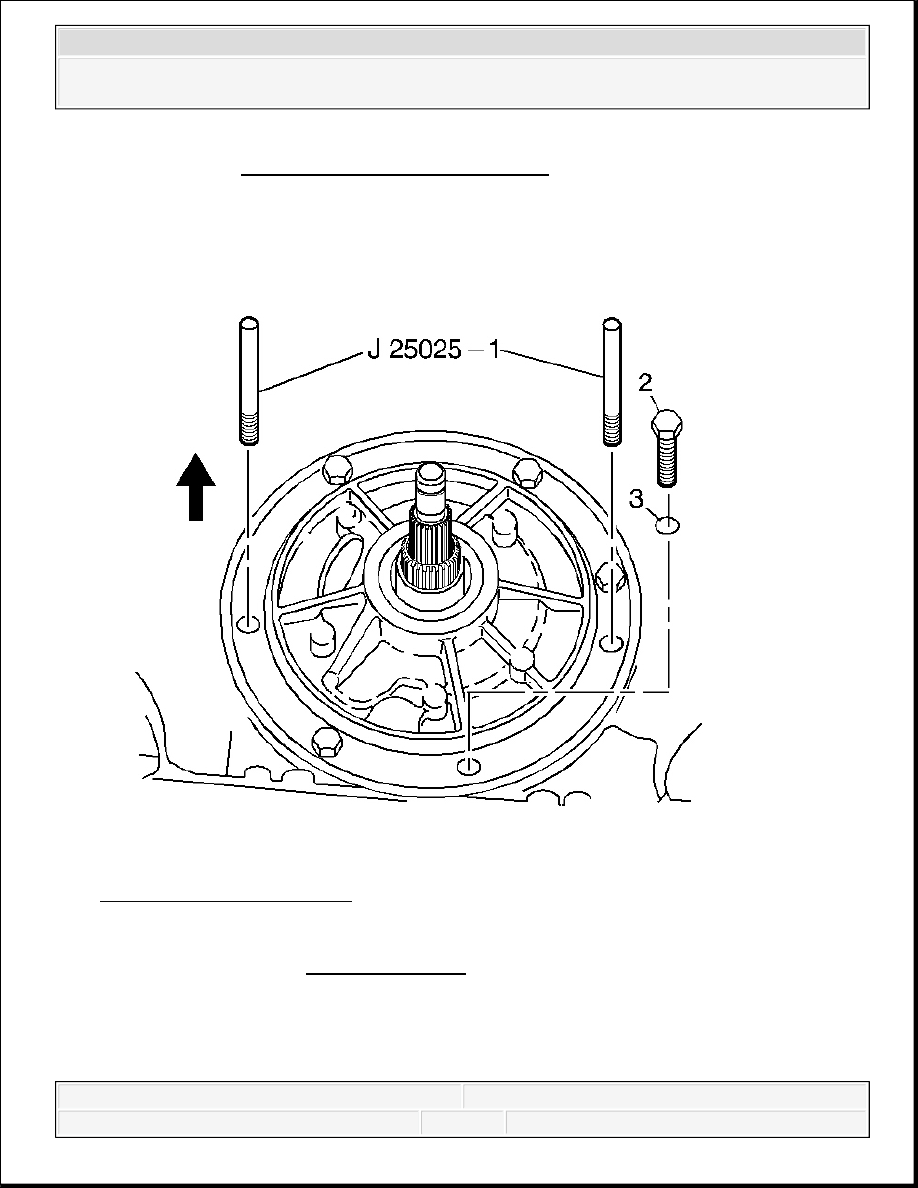

Fig. 456: View Of J 25025-1
Courtesy of GENERAL MOTORS CORP.

7. Install the pump to case bolts (2) with new O-ring seals (3).

assembly, during torque converter installation. Refer to
Converter Housing Installation.

NOTE:

Refer to Fastener Notice .

IMPORTANT: The pump to case bolt O-ring seals (3) must be replaced.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



Tighten: Tighten the bolts to 29 N.m (21 lb ft).

8. Remove the J 25025-1 .

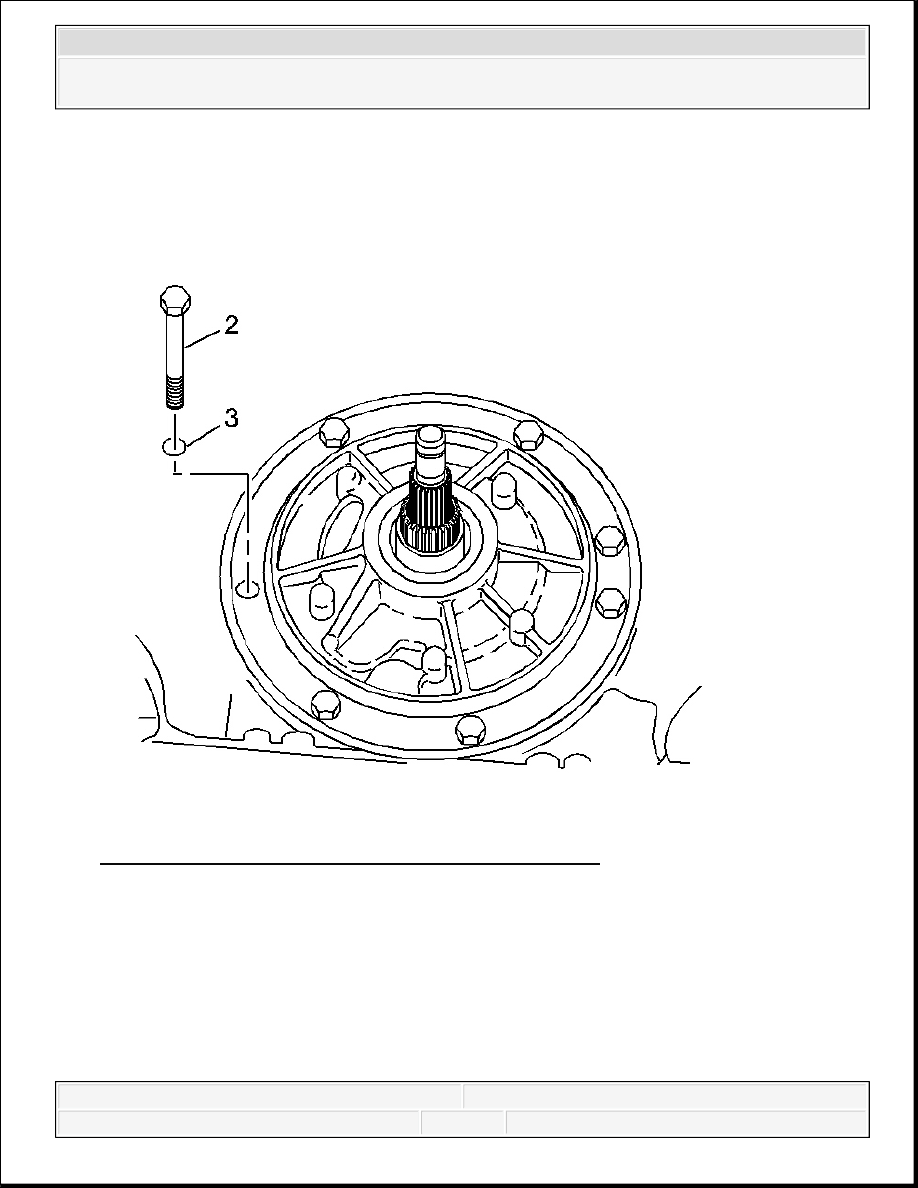

Fig. 457: Locating Pump To Case Bolts & O-Ring Seals
Courtesy of GENERAL MOTORS CORP.

9. Install the remaining pump to case bolts (2) and O-ring seals (3), in the holes where the J

25025-1 were.

Tighten: Tighten the bolts to 29 N.m (21 lb ft).

TRANSMISSION END PLAY CHECK
