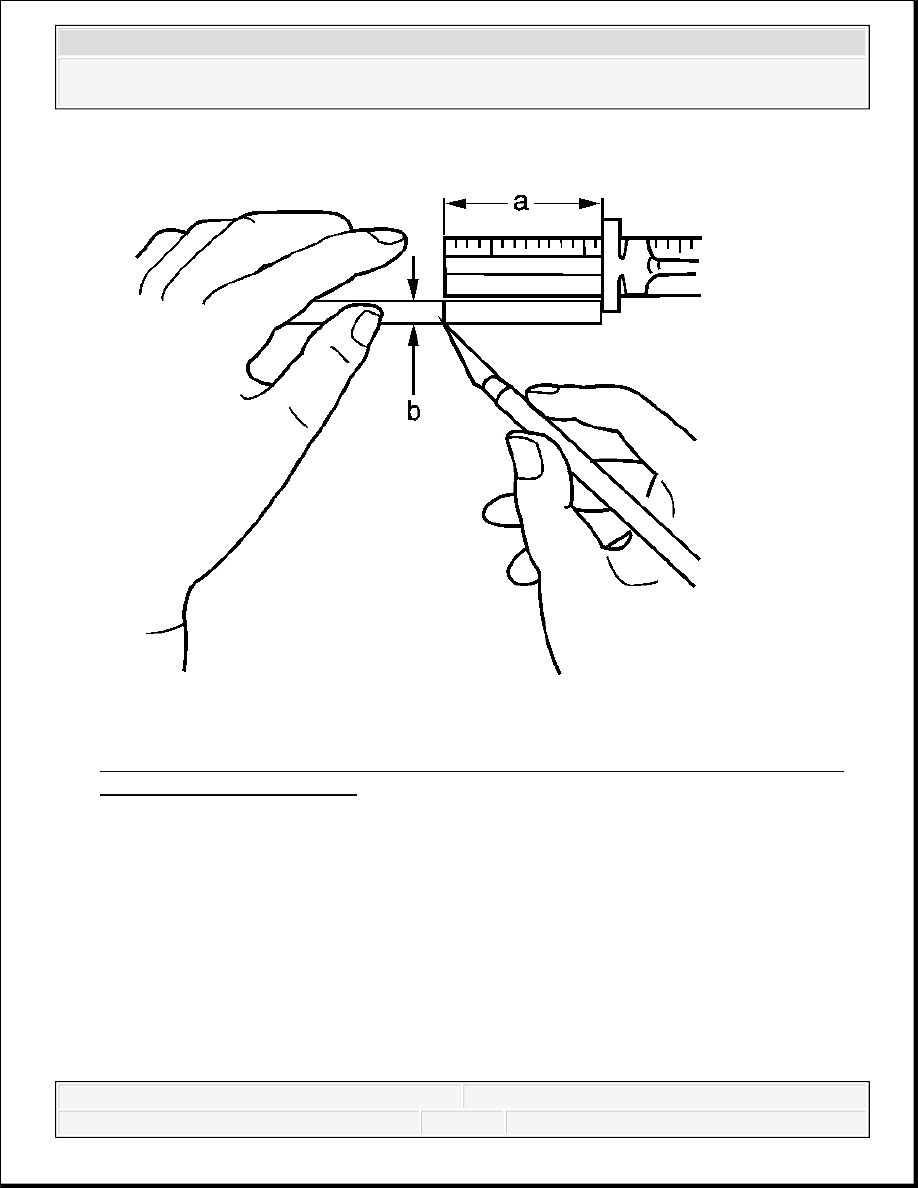

Fig. 303: Scribing Mark On Rod For Gaging Proper Depth Of Third Accumulator
Retainer And Ball Assembly
Courtesy of GENERAL MOTORS CORP.

2. Scribe a mark at 44.8 mm (1.763 in) on a 9.5 mm (0.375 in) diameter metal rod. The scribe

mark is used to gage the proper depth of the third accumulator retainer and ball assembly.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



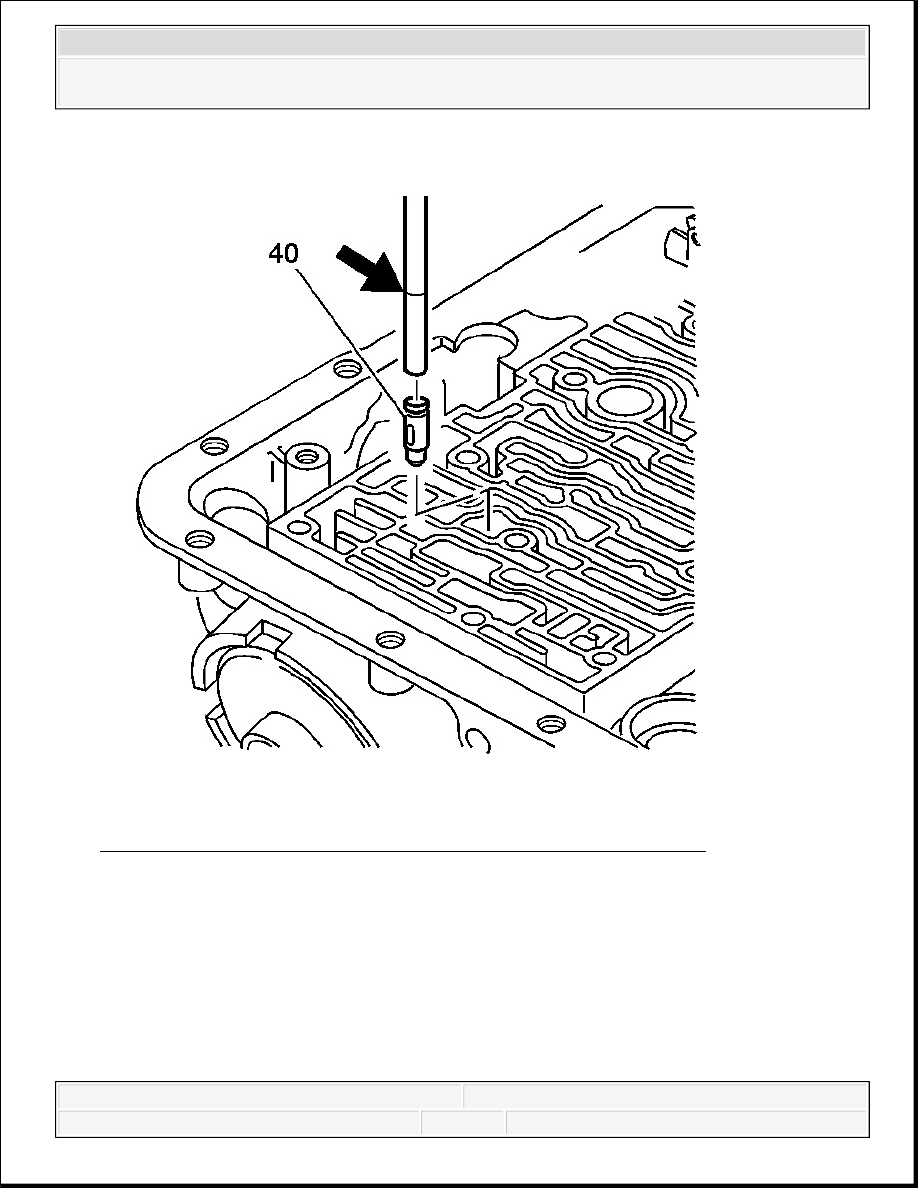

Fig. 304: Identifying Third Accumulator Retainer & Ball Assembly
Courtesy of GENERAL MOTORS CORP.

3. Perform the following functions:

1. Line up the oil feed slots in the third accumulator retainer and ball assembly (40) with

the servo bore.

2. Using the 9.5 mm (0.375 in) diameter metal rod, install the third accumulator retainer

and ball assembly.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



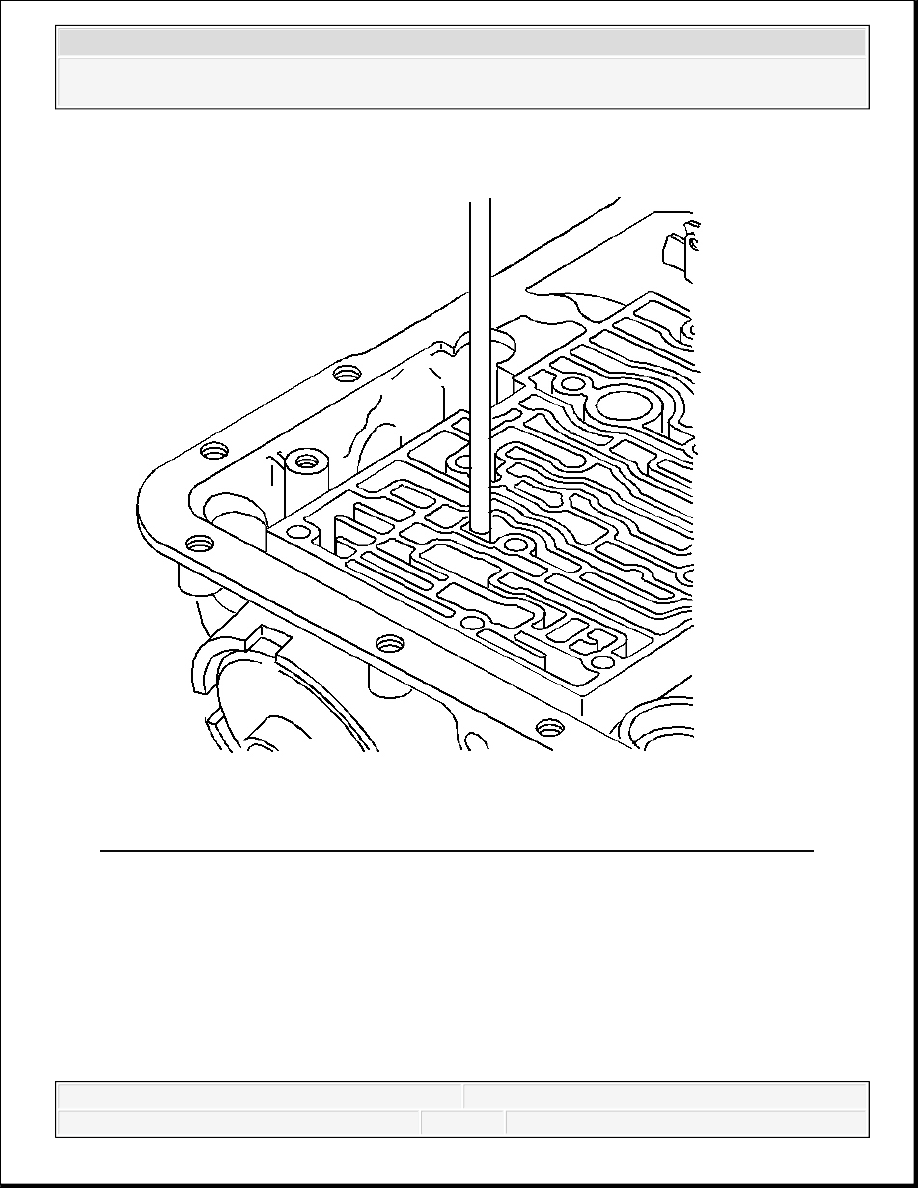

Fig. 305: Checking Third Accumulator Retainer And Ball Assembly Alignment
Courtesy of GENERAL MOTORS CORP.

4. Ensure that the third accumulator retainer and ball assembly and the scribe mark on the rod

are flush with the case surface.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



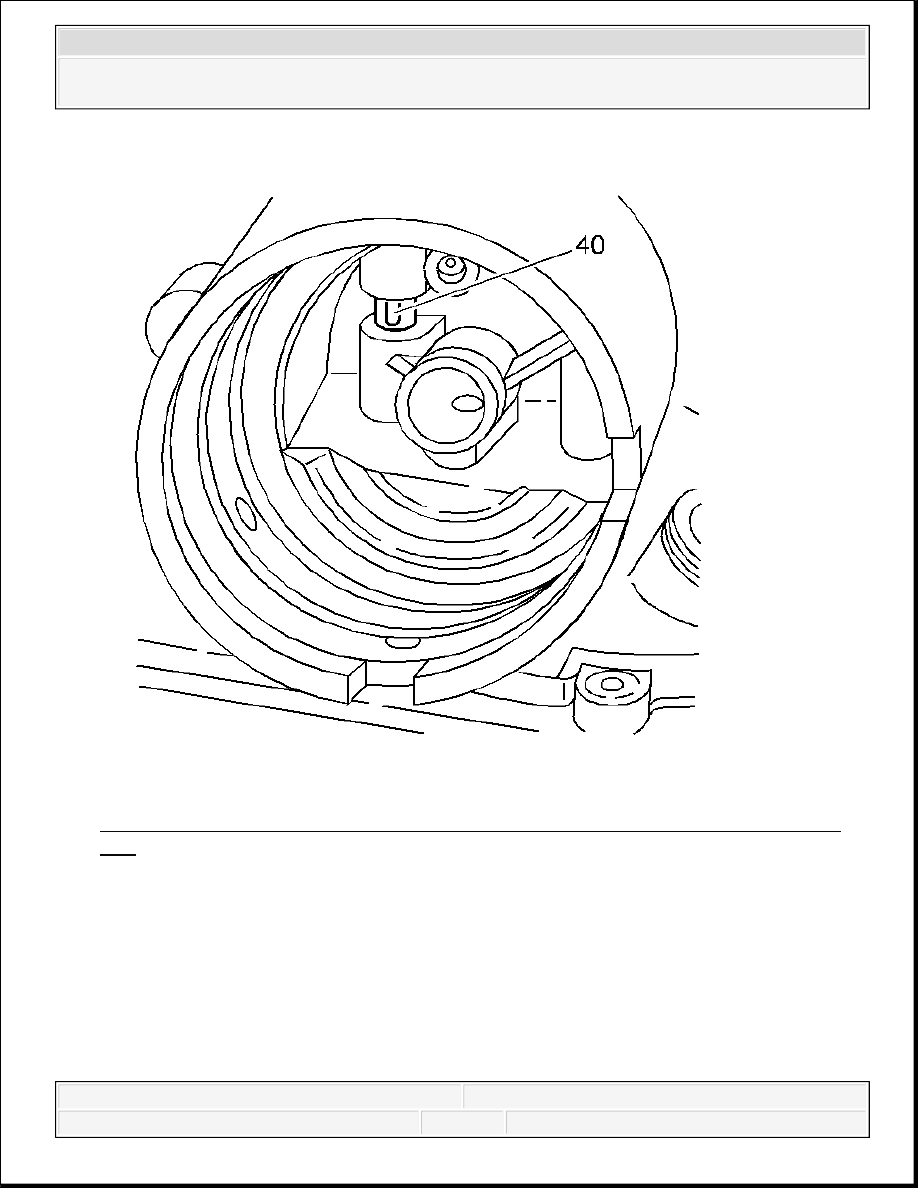

Fig. 306: Aligning Third Accumulator Retainer And Ball Assembly With Retainer
Slot
Courtesy of GENERAL MOTORS CORP.

5. Check the third accumulator retainer and ball assembly (40) for alignment. The slot in the

retainer must be completely open in the servo bore.

CASE BUSHING

Tools Required

J 8092 Driver Handle
