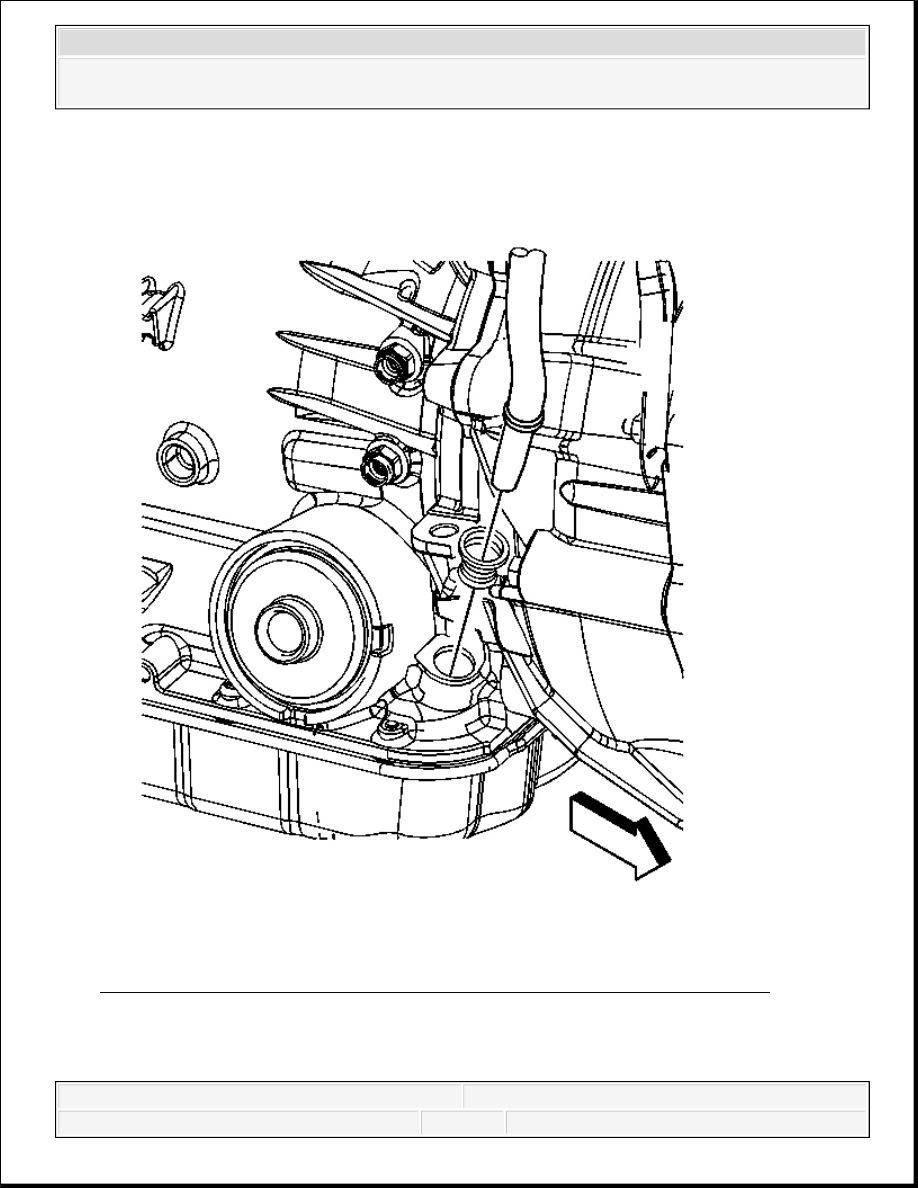

Fig. 110: View Of Transmission Oil Level Indicator Tube At Transmission
Courtesy of GENERAL MOTORS CORP.

17. Remove the oil level indicator tube, if equipped with RPO HP2.

18. Remove the seal from the transmission, if necessary.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



Installation Procedure

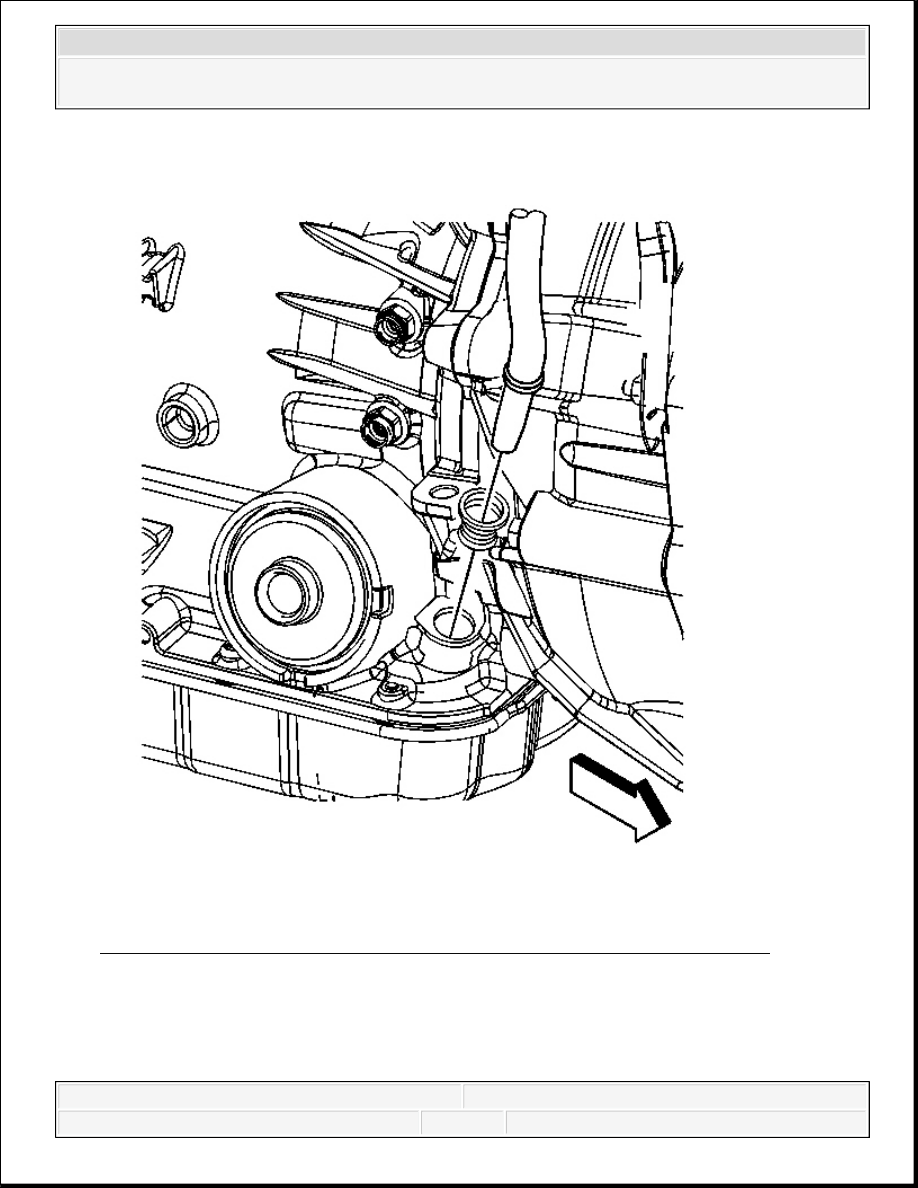

Fig. 111: View Of Transmission Oil Level Indicator Tube At Transmission
Courtesy of GENERAL MOTORS CORP.

1. Install a NEW seal to the indicator tube.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



2. Install the oil level indicator tube, if equipped with RPO HP2.

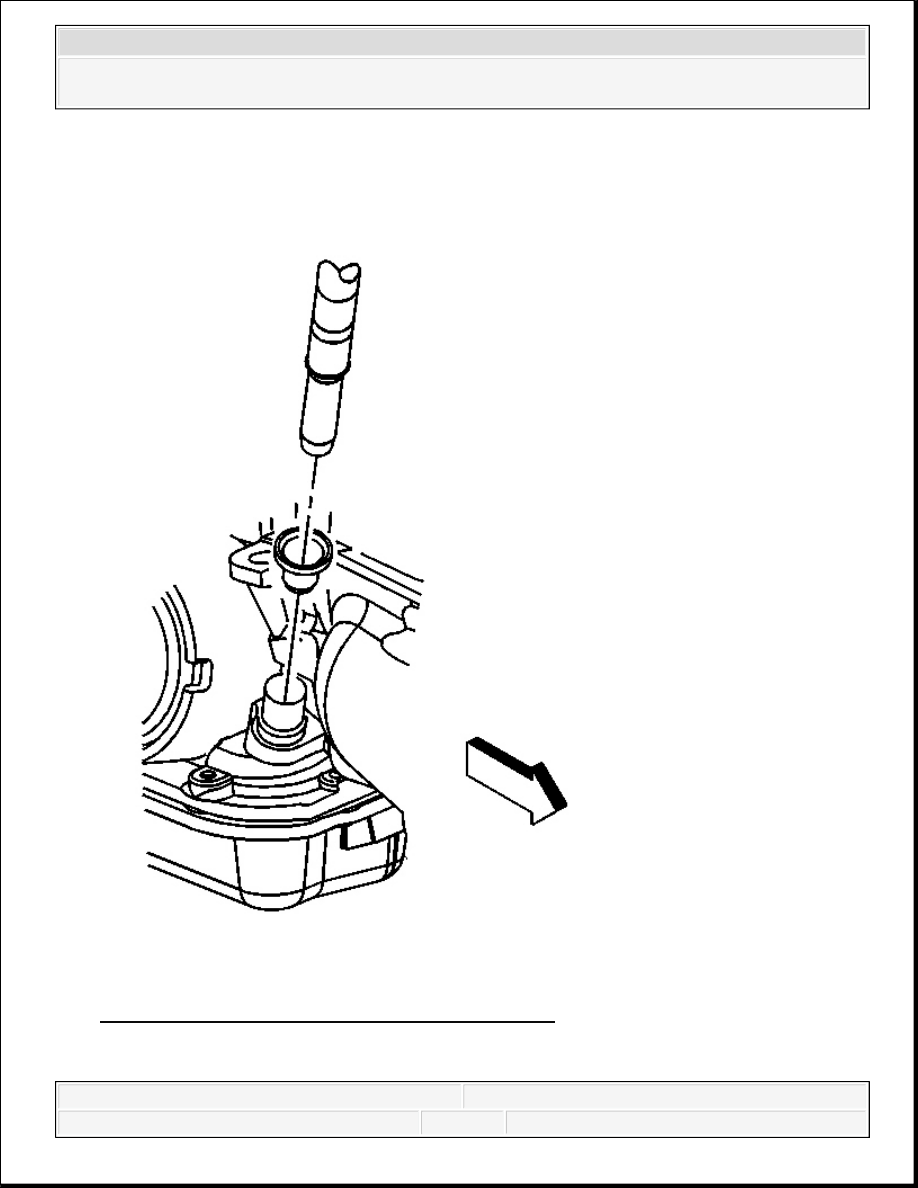

Fig. 112: View Of Oil Level Indicator Tube & Seal
Courtesy of GENERAL MOTORS CORP.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



3. Install a NEW seal to the indicator tube.

4. Install the oil level indicator tube.

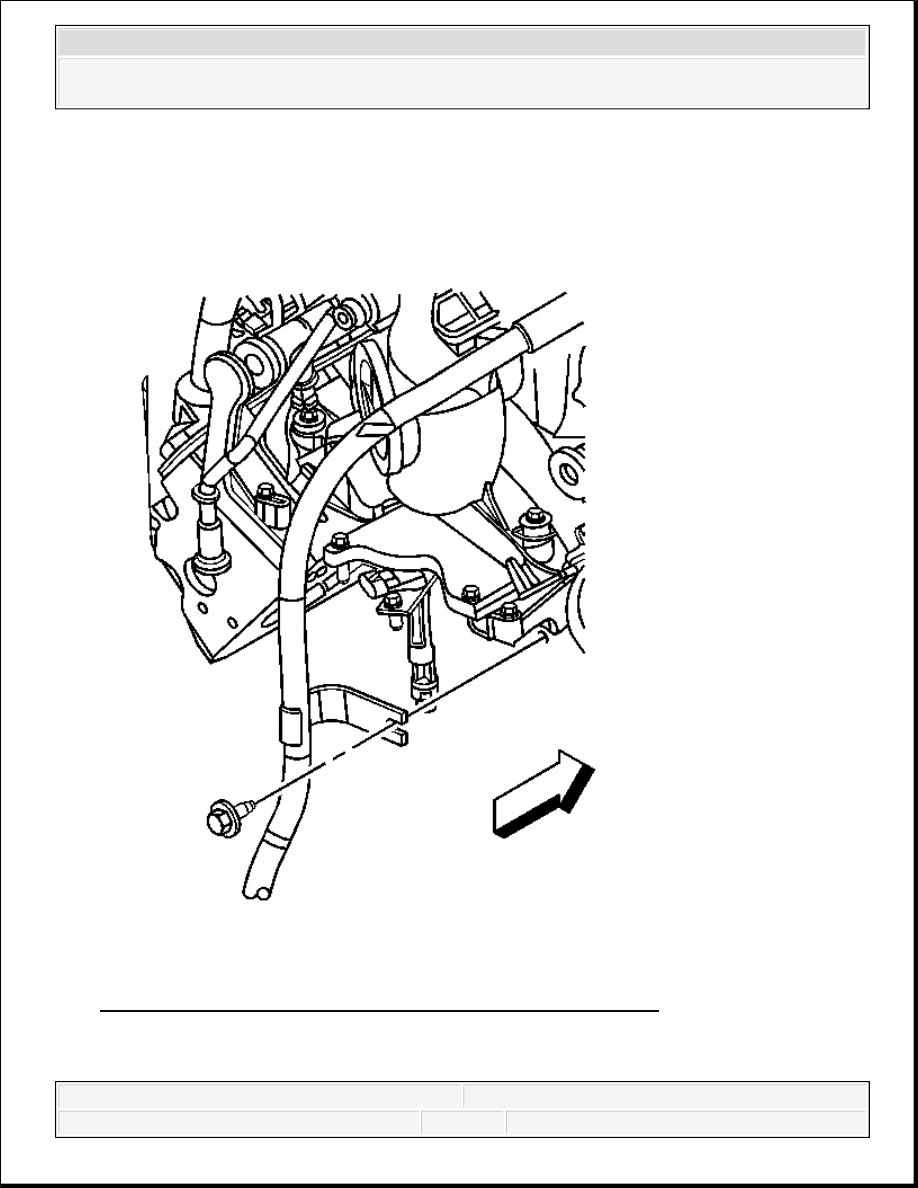

Fig. 113: View Of Transmission Oil Level Indicator Tube Bolt
Courtesy of GENERAL MOTORS CORP.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado
