Chevrolet New Sail (2010). Manual - part 10



37

Chevrolet 2010 New Sail New Technical Training

- Learner's Manual

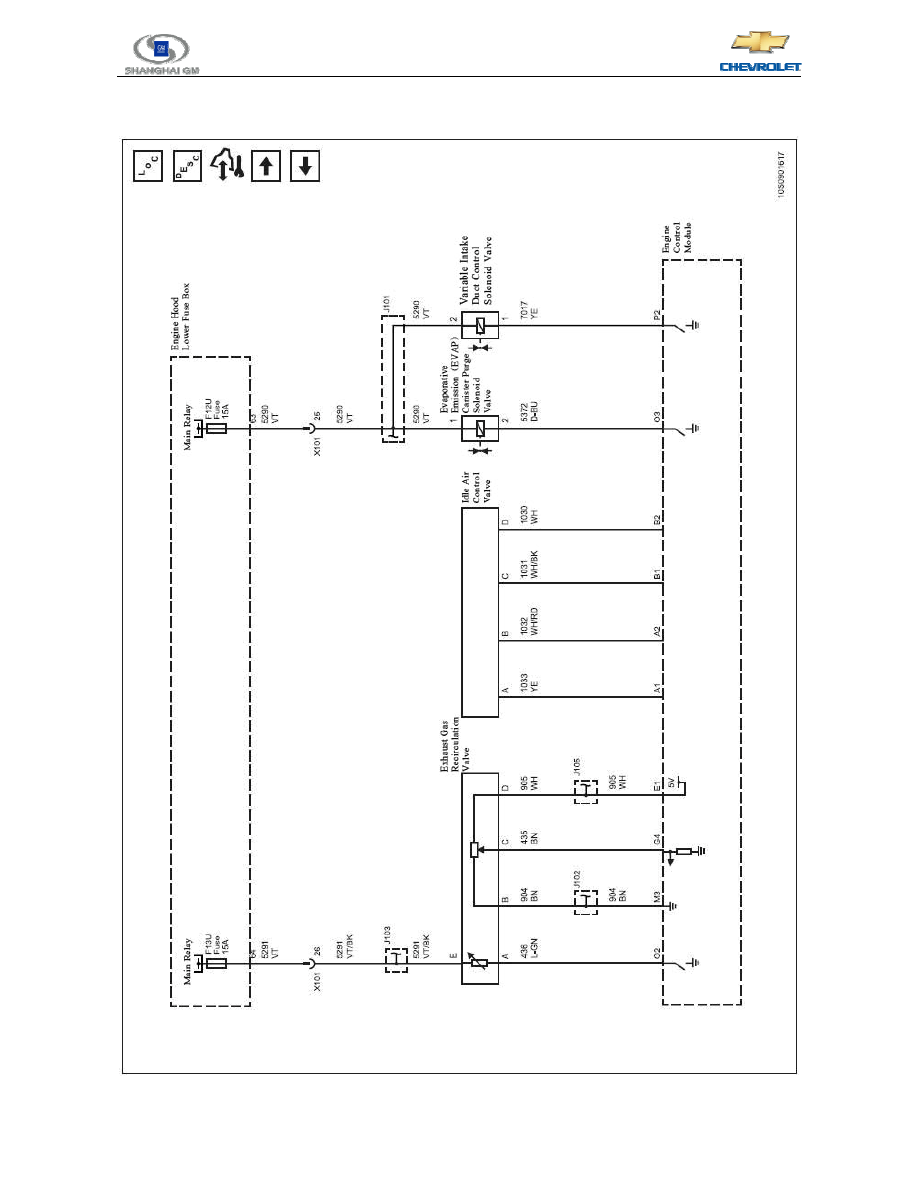

2.6.10  Equipment Control Schematic Diagram

（1.2MT）







38

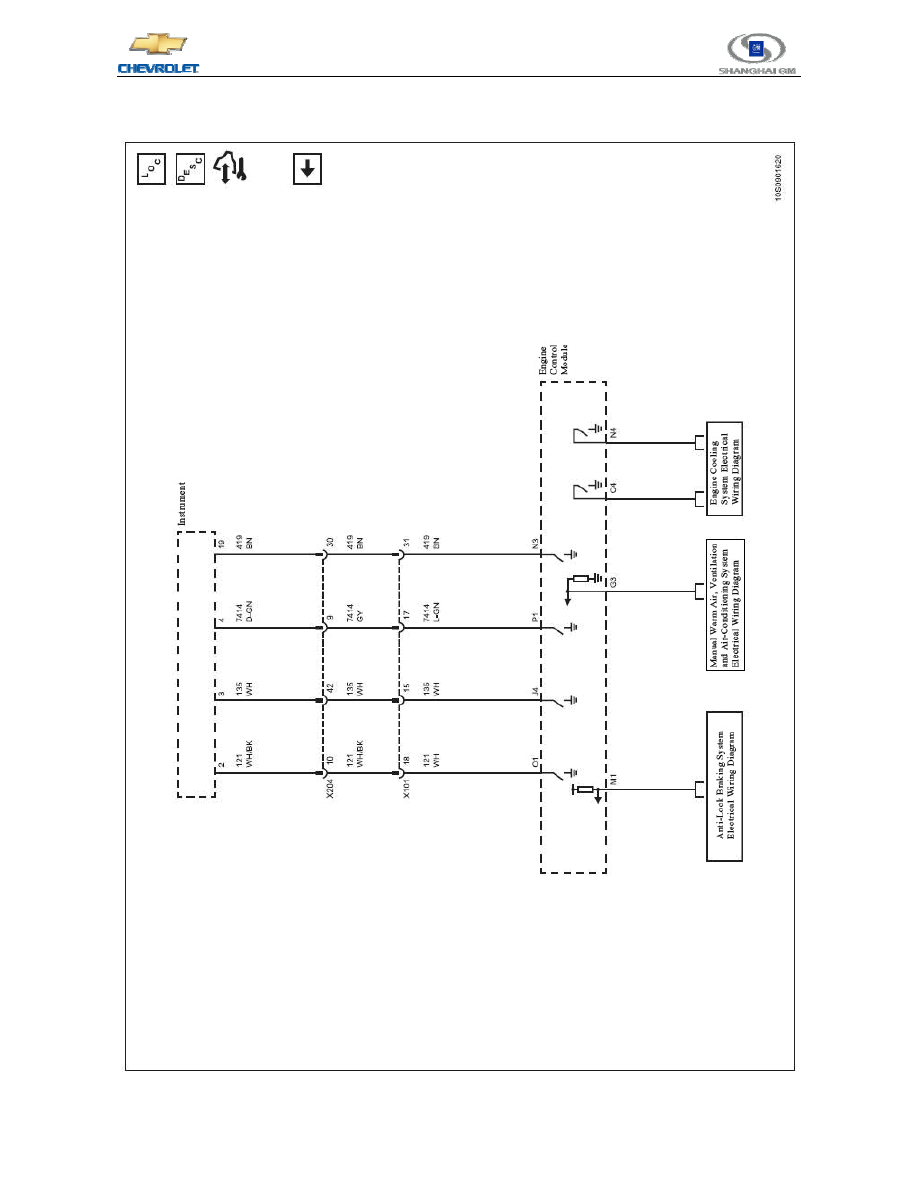

2.6.11  Controlled and Monitored Parts Schematic Diagram

（1.2MT）







39

Chevrolet 2010 New Sail New Technical Training

- Learner's Manual







40

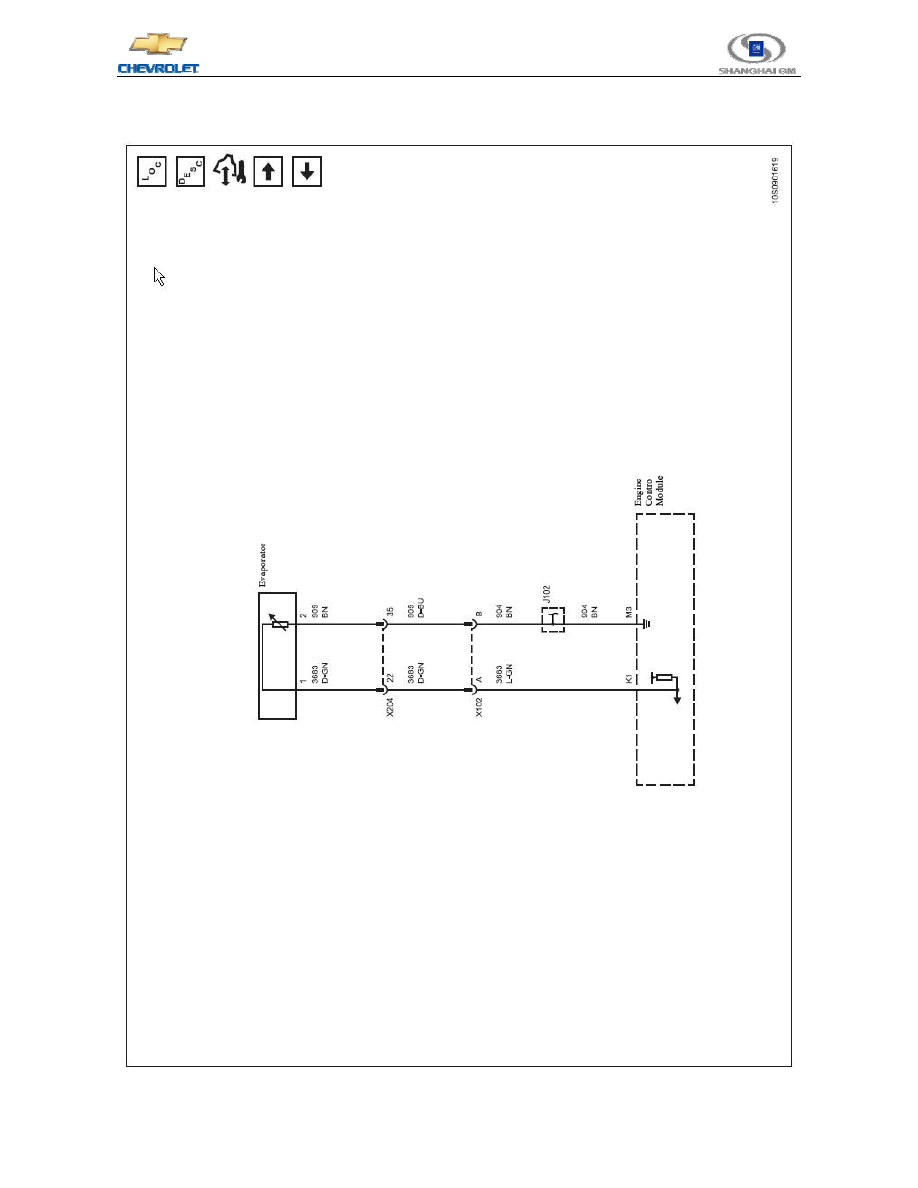

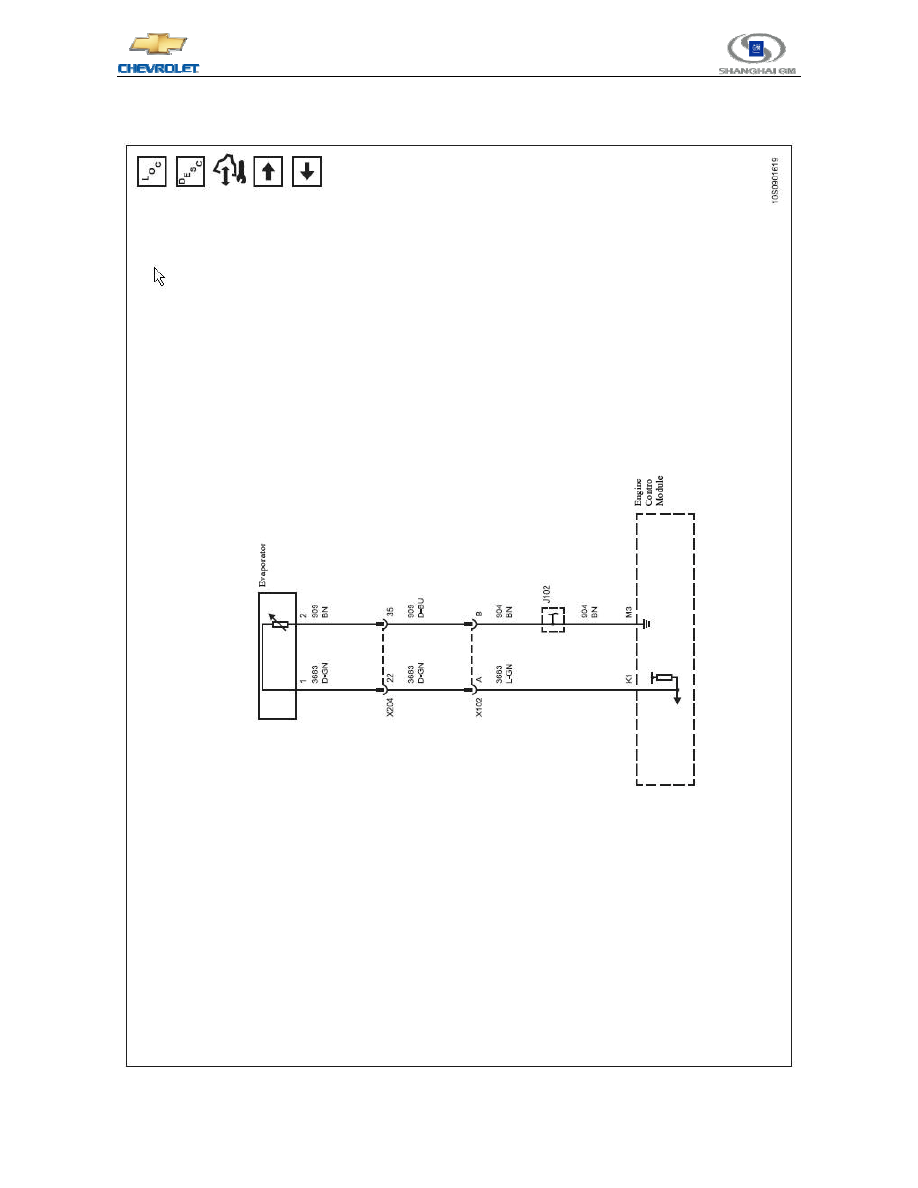

2.6.12  Evaporator Schematic Diagram

（1.2MT）
