33

Chevrolet 2010 New Sail New Technical Training

- Learner's Manual

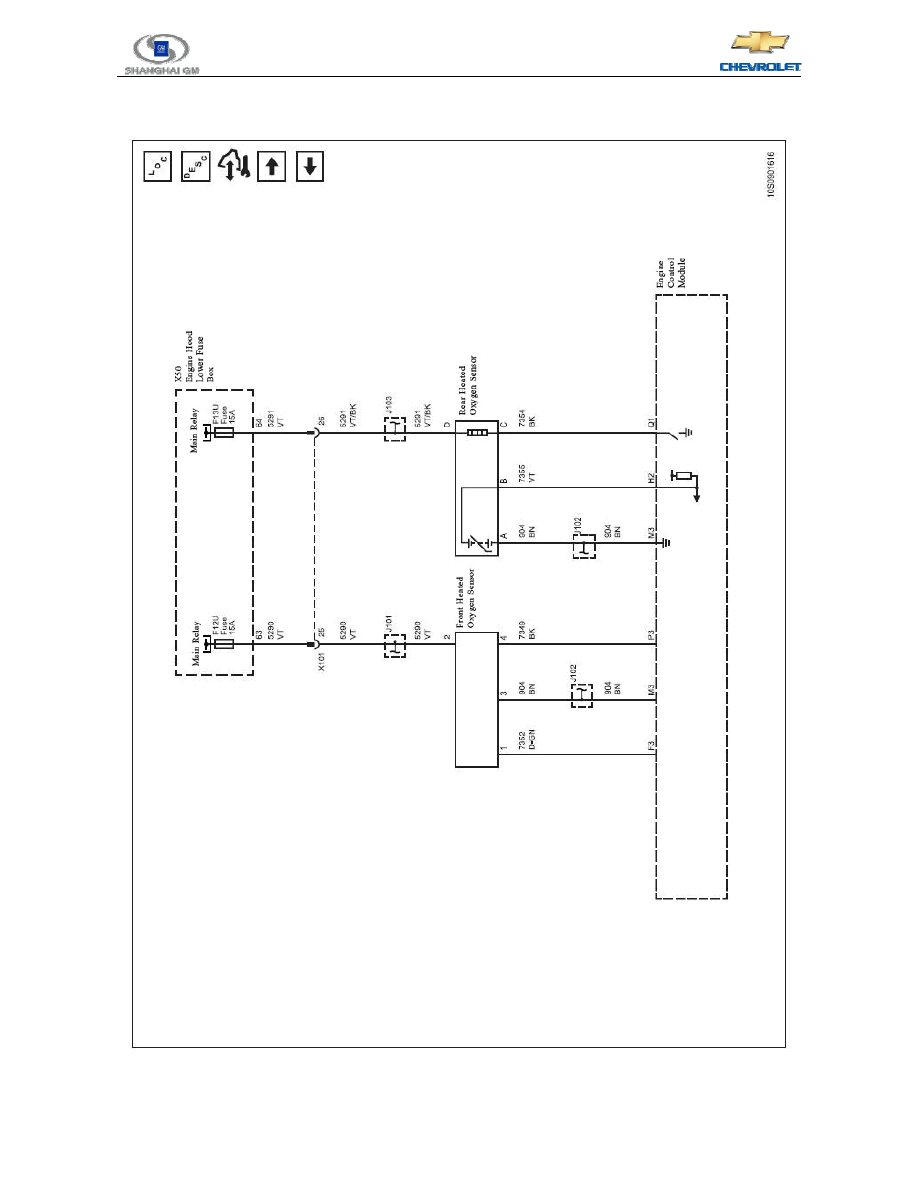

2.6.6  Engine Data Sensor - Oxygen Sensor Schematic Diagram

（1.2MT）







34

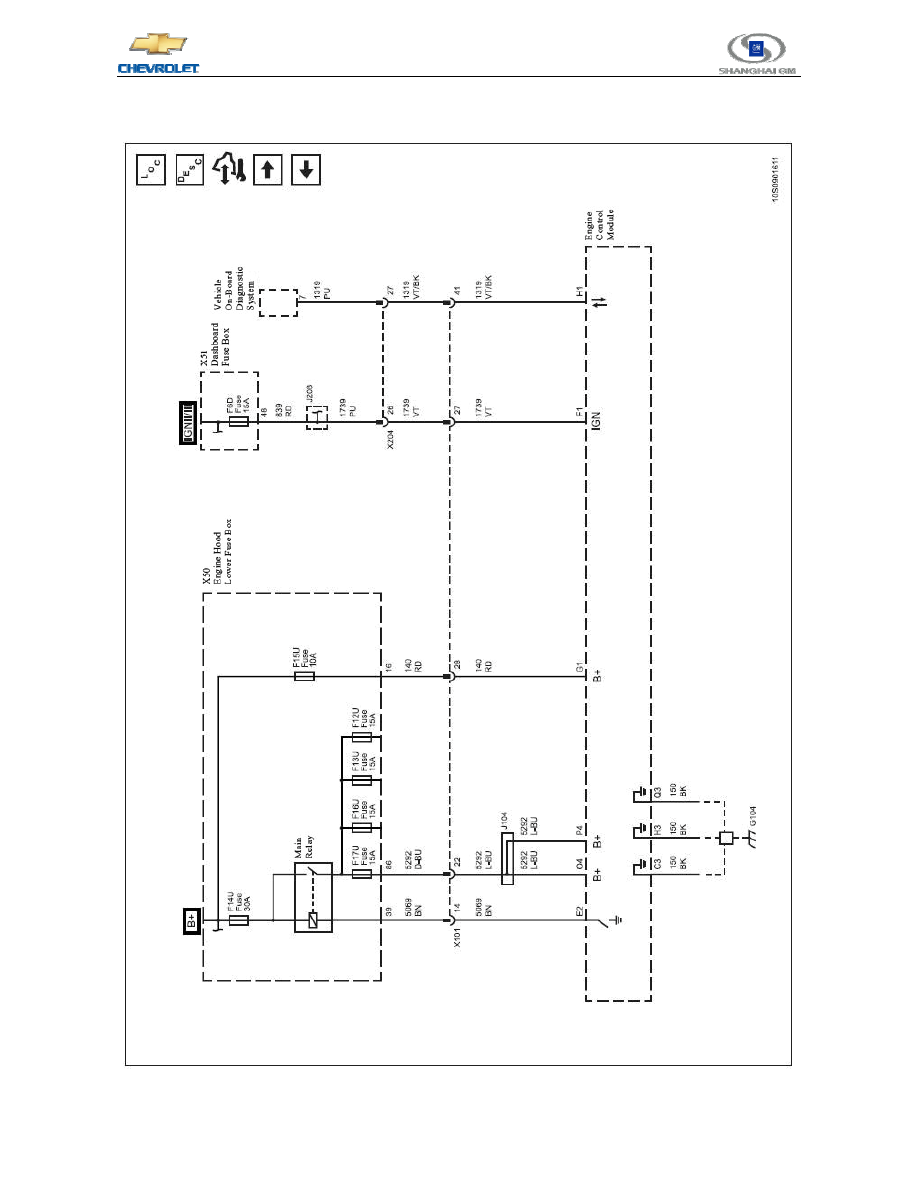

2.6.7  Module Power, Grounding and Serial Data Schematic Diagram

（1.2MT）







35

Chevrolet 2010 New Sail New Technical Training

- Learner's Manual

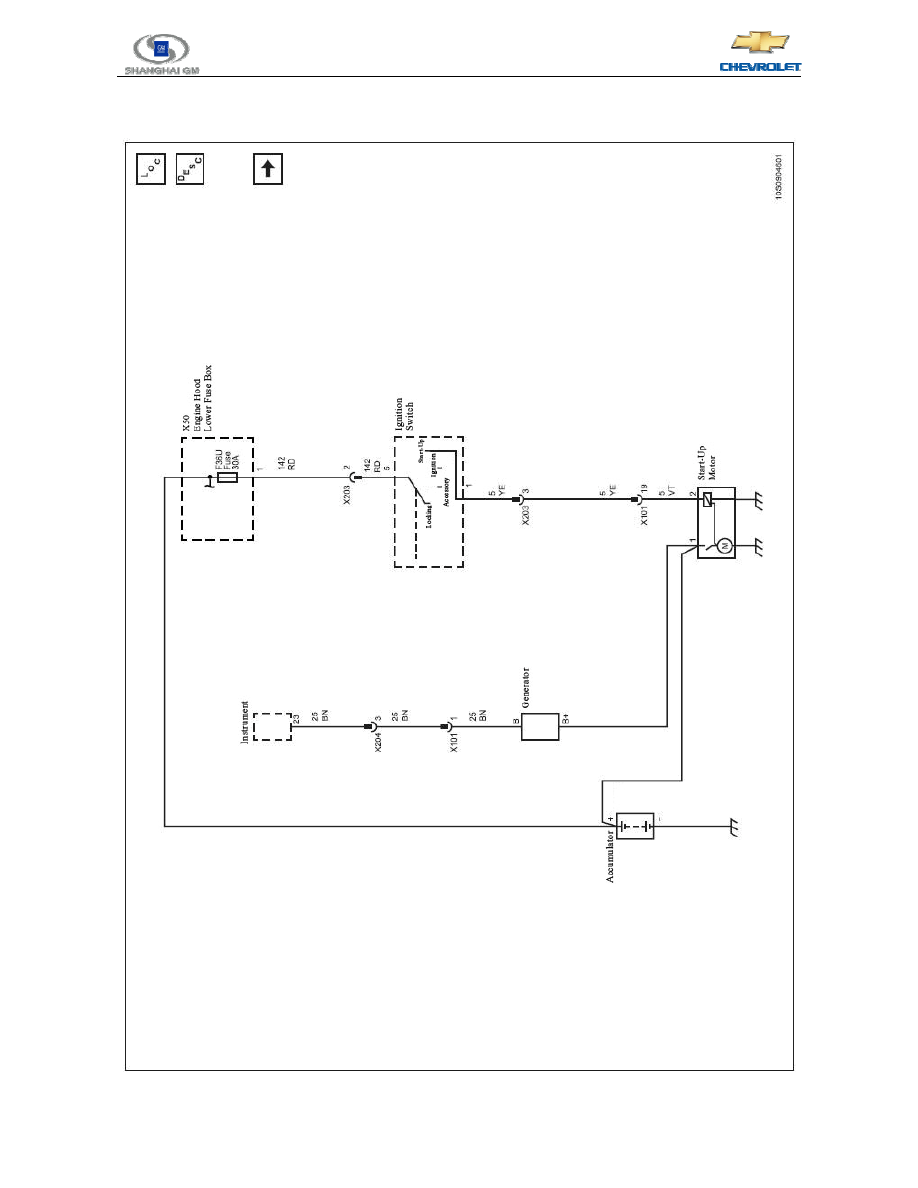

2.6.8  Startup and Charging Schematic Diagram

（1.2MT）







36

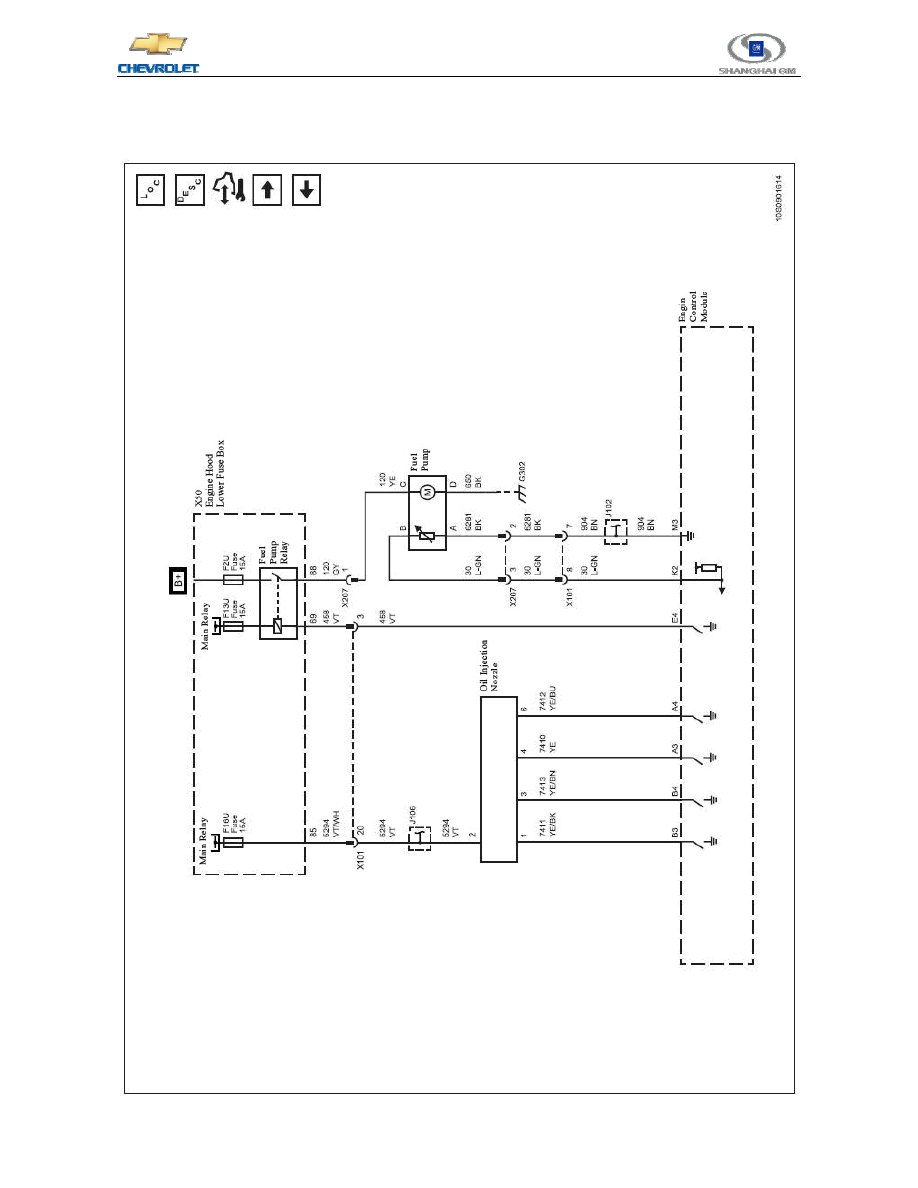

2.6.9  Fuel Control System - Fuel Pump Control System and Oil Injector Schematic Diagram

（1.2MT）
