17

Chevrolet 2010 New Sail New Technical Training

- Learner's Manual



35. Engine Lifting Lug
36. Power Steering Pump Bracket

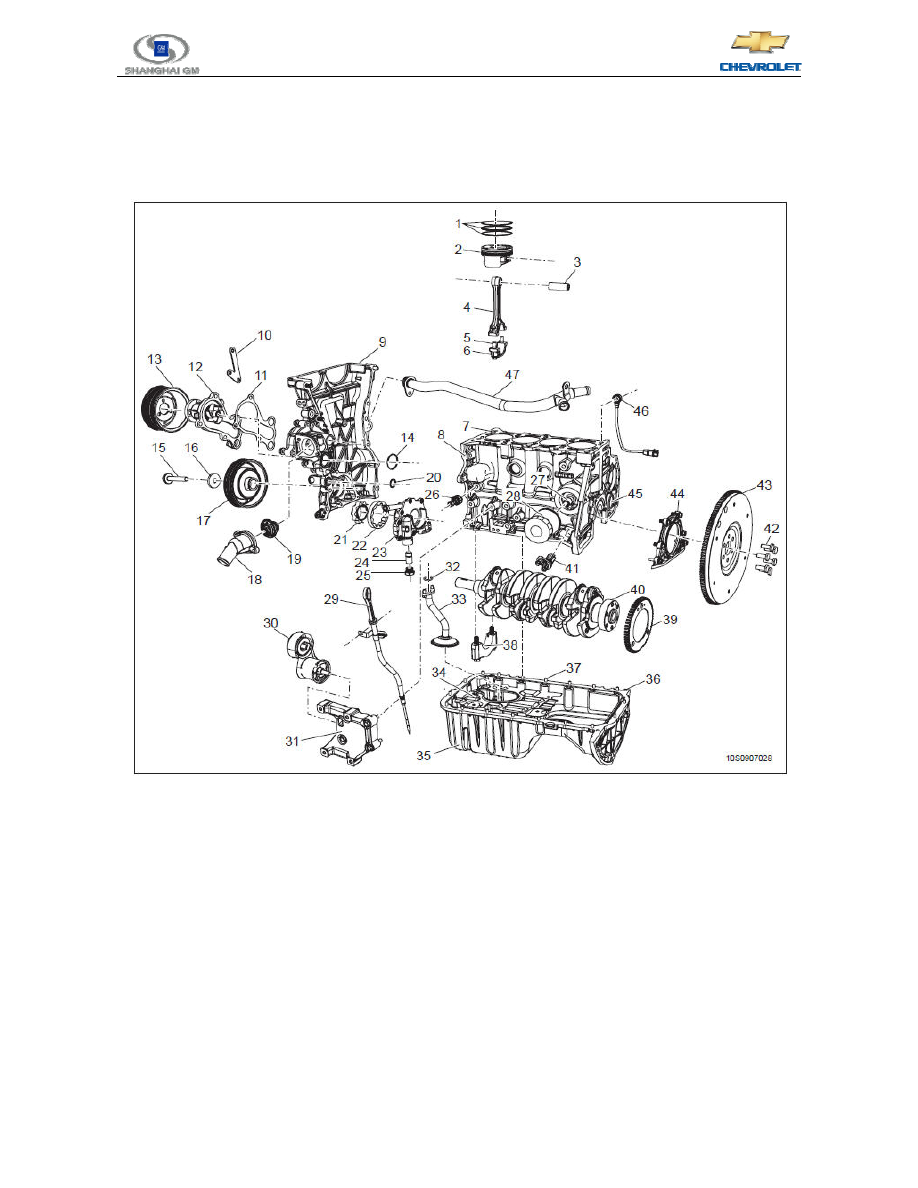

„  Cylinder Block



1. Piston Ring
2. Piston
3. Piston Pin
4. Connecting Rod
5. Connecting Rod Bolt
6. Connecting Rod Cap
7. Alignment Pin
8. Cylinder Block
9. Front Engine Cover
10. Front Support of Power Steering Pump
11. Water Pump Gasket
12. Water Pump
13. Water Pump Belt Pulley
14. Water Pump Sealing Ring
15. Crank Belt Pulley Bolt
16. Crank Belt Pulley Washer

25. Metering Valve Plug Cover
26. Engine Oil Pressure Switch
27. Engine Oil Filter Switch Port
28. Engine Oil Filter
29. Engine Oil Dipstick and Conduit
30. Driving Belt Tensioner
31. Air Conditioning Compressor Bracket
32. Oil Suction Pipe Sealing Ring
33. Oil Suction Pipe

（Equipped with Oil

Suction Filter Screen

）

34. Oil Baffle Plate
35. Oil Pan
36. Oil Pan Alignment Pin
37. Oil Pan Bolt
38. Crankshaft Bearing Cover
39. Crankshaft Position Sensor Magneto



18



17. Crank Belt Pulley
18. Coolant Inlet Pipe

（Equipped with

Thermostat Housing

）

19. Thermostat
20. Oil Pump Sealing Ring
21. Oil Pump inner Gear Rotor
22. Oil Pump External Gear Rotor
23. Oil Pump Housing Cover
24. Metering Valve

resistive Ring

40. Crankshaft
41. Crankshaft Position Sensor
42. Flywheel Bolt
43. Flywheel
44. Rear Crankshaft Oil Seal
45. Cylinder Block Blank Cover
46. Knocking Sensor
47. Heating and Ventilation Return Water Pipe



19

Chevrolet 2010 New Sail New Technical Training

- Learner's Manual

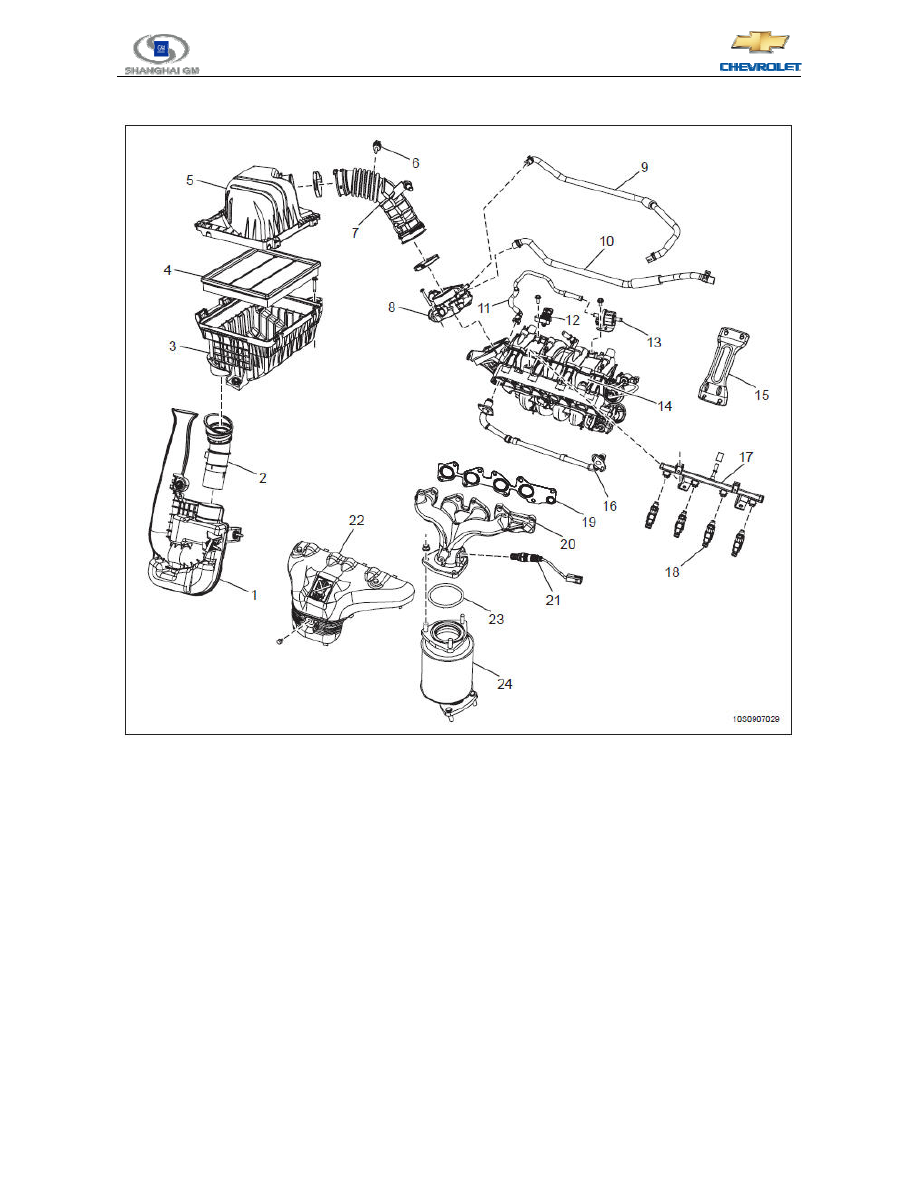

„  Air Intake and Exhaust System



1. Resonator
2. Air Intake Pipe
3. Air Filter Lower Housing
4. Air Filter Cartridge
5. Air Filter Upper Cover
6. Air Temperature Pressure Gauge
7. Air Exhaust Hose
8. Throttle Body
9. Throttle Body Heater Water Inlet Pipe
10. Throttle Body Heater Water Outlet Pipe
11. Fuel Evaporative Emission Solenoid Valve

Vacuum Tube

12. Manifold Absolute Pressure Sensor

13. Fuel Evaporative Emission Solenoid Valve
14. Intake Manifold
15. Intake Manifold Bracket
16. Exhaust Gas Recirculation Tube
17. Fuel Distributing Pipe Support
18. Oil Injector
19. Exhaust Manifold Gasket
20. Exhaust Manifold
21. Front Heating-Type Oxygen Sensor
22. Exhaust Manifold Thermal Shroud
23. Three-way Catalytic Converter Sealing Plate
24. Three-way Catalytic Converter





20

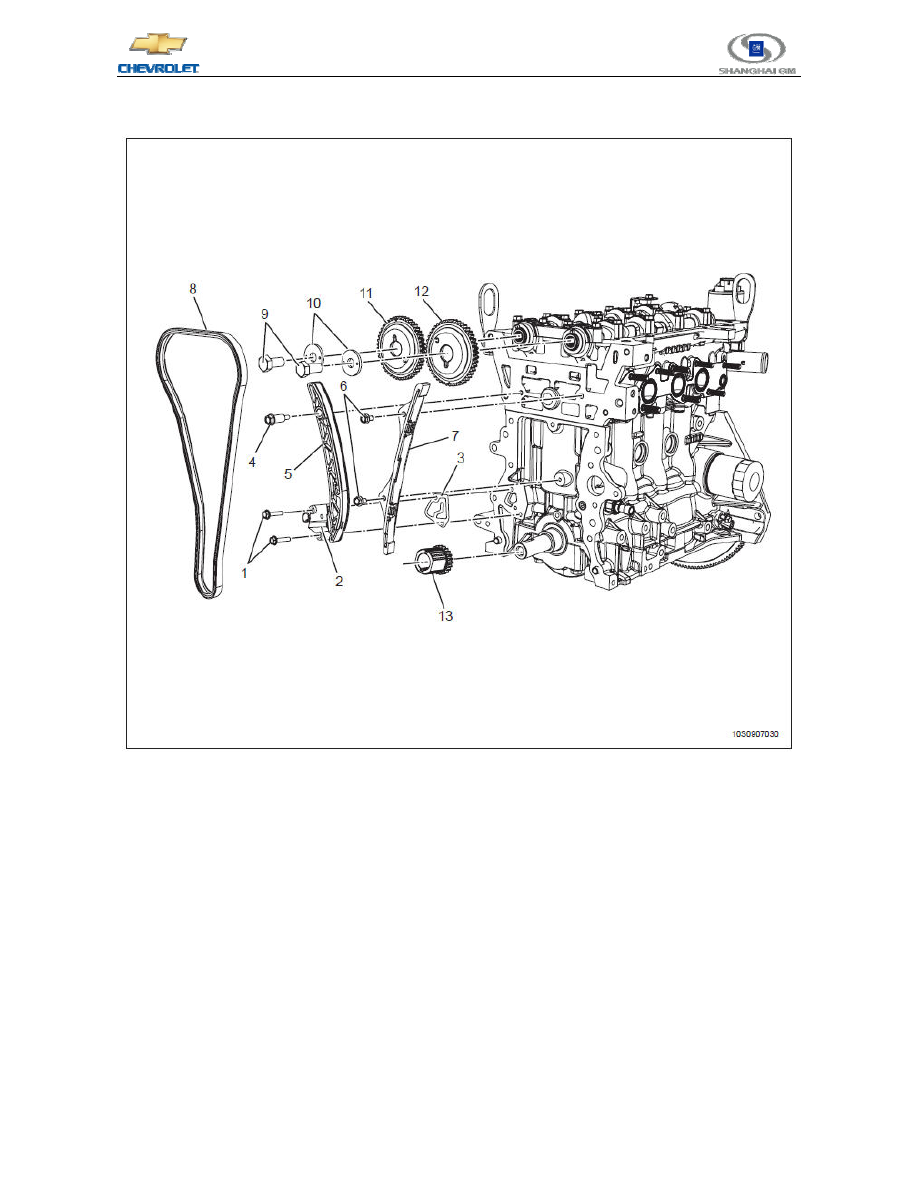

„  Timing System



1. Timing Chain Tensioner Bolt
2. Timing Chain Tensioner
3. Timing Chain Tensioner Gasket
4. Timing Chain Main Guide Plate Bolt
5. Timing Chain Main Guide Plate
6. Timing Chain Guide Plate Bolt



7. Timing Chain Guide Plate
8. Timing Chain
9. Camshaft Timing Sprocket Bolt
10. Camshaft Timing Sprocket Washer
11. Intake Camshaft Timing Chain Wheel
12. Exhaust Camshaft Timing Chain Wheel
13. Crankshaft Timing Sprocket
