Chevrolet 2010 New Sail New Technical Training

- Learner's Manual

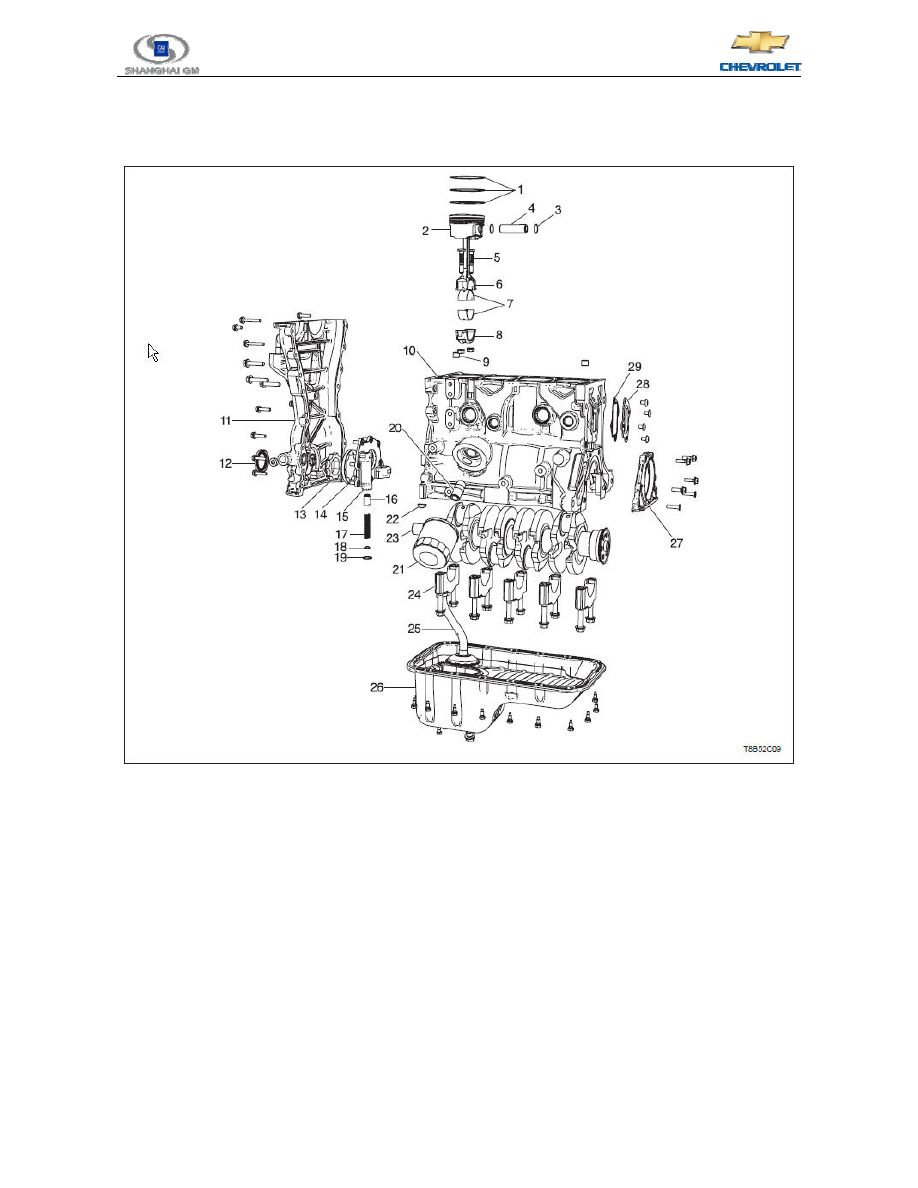

„  Cylinder Block



1. Piston Ring
2. Piston
3. Piston Pin Fixture
4. Piston Pin
5. Connecting Rod Cap Stud
6. Connecting Rod
7. Connecting Rod Bearing
8. Connecting Rod Cap
9. Alignment Pin
10. Cylinder Block
11. Timing Chain Cover
12. Crankshaft Front Oil Seal
13. Oil Pump Inner Rotor
14. Oil Pump Outer Rotor
15. Oil Pump Cover

16. Metering Valve
17. Metering Valve Spring
18. Metering Valve Cap
19. Metering Valve Fixture
20. Oil Cleaner Stud
21. Oil Cleaner
22. Keyway
23. Crankshaft
24. Crankshaft Bearing Cover
25. Engine Oil Filter Screen
26. Oil Pan
27. Rear Crankshaft Oil Seal
28. Cylinder Block Plate Plug
29. Cylinder Block Plate Plug Gasket



14

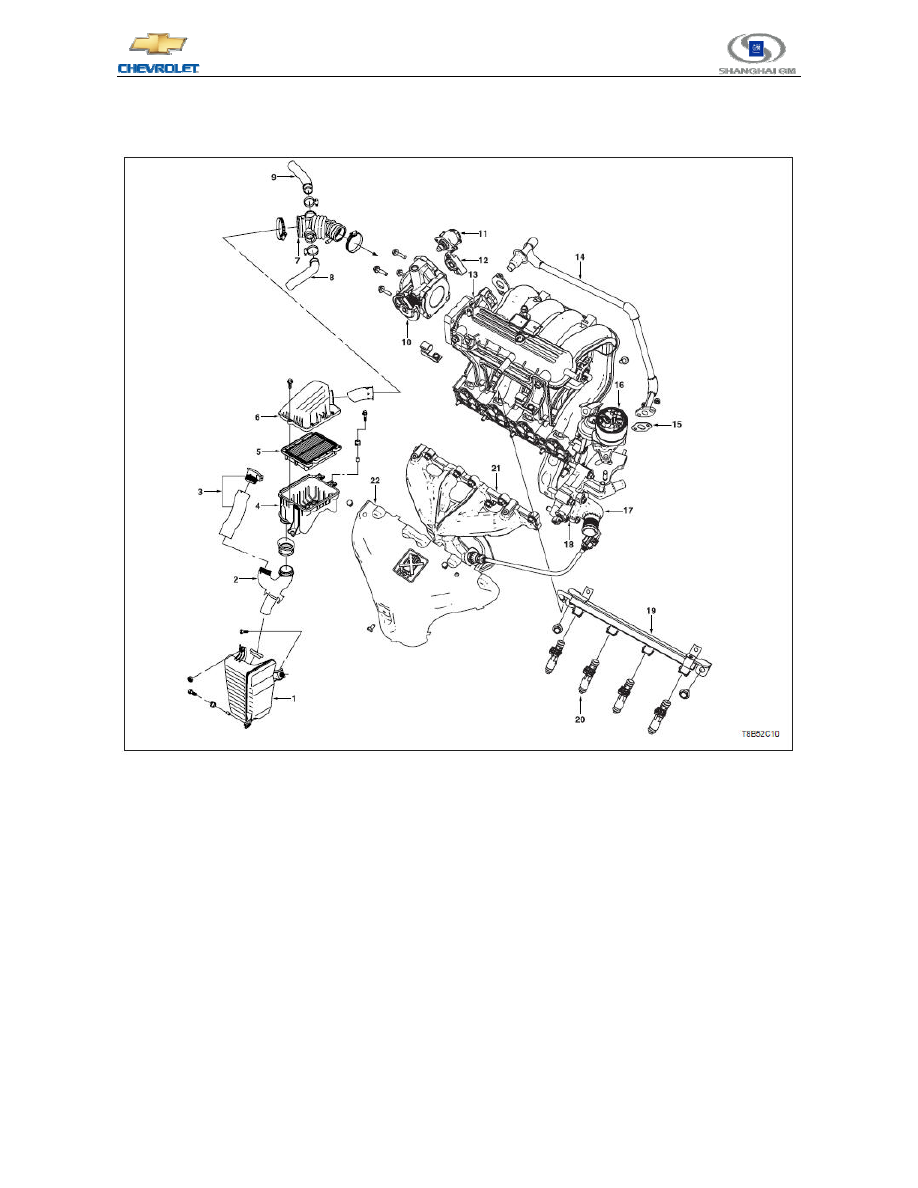

„  Manifold and Air Intake System



1. Resonator
2. Pipeline
3. Air Filter Draft Tube
4. Air Filter Lower Housing
5. Air Filter Cartridge
6. Air Filter Upper Cover
7. Air Exhaust Hose
8. Resonator
9. Resonator
10. Throttle Body

11. Idle Air Control Valve

（IACV）

12. Throttle Position Sensor
13. Intake Manifold
14. Exhaust Gas Recirculation Tube
15. Exhaust Gas Recirculation Tube Gasket
16. Exhaust Gas Recirculation Valve
17. Thermostat Housing
18. Coolant Outlet Housing
19. Fuel Distributing Pipe
20. Oil Injector
21. Exhaust Manifold
22. Exhaust Manifold Thermal Baffle

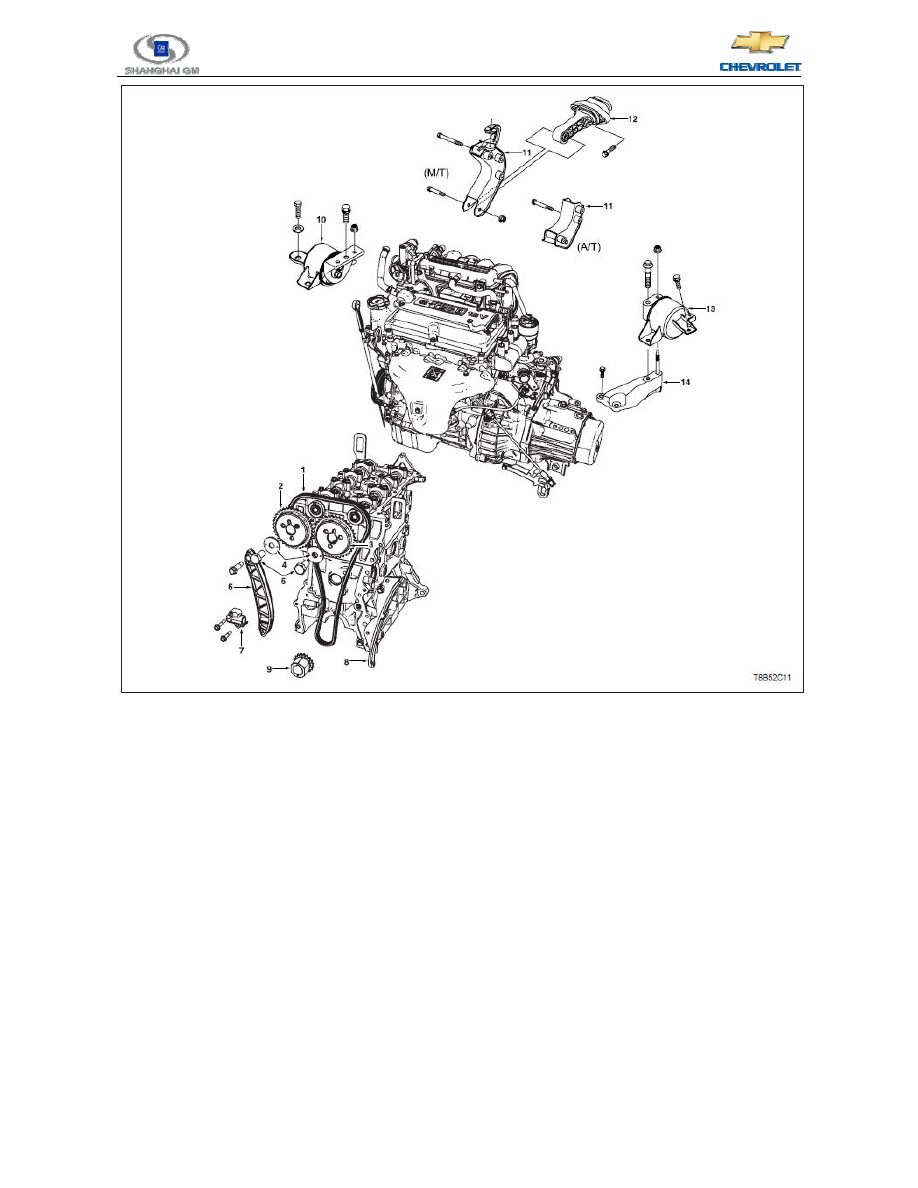

„  Timing System and Support



15

Chevrolet 2010 New Sail New Technical Training

- Learner's Manual





1. Timing Chain

2. Camshaft Sprocket

（Air Intake）

3. Camshaft Sprocket

（Exhaust）

4. Lining
5. Camshaft Sprocket fixing bolt
6. Timing Chain Rod
7. Timing Chain Tensioner

8. Timing Chain Guide Plate
9. Crankshaft Sprocket
10. Engine Support Assembly
11. Rear Support Bracket
12. Transmission Rear Support
13. Transmission Support Assembly
14. Transmission Support Bracket



2.3.2  1.4L LCU

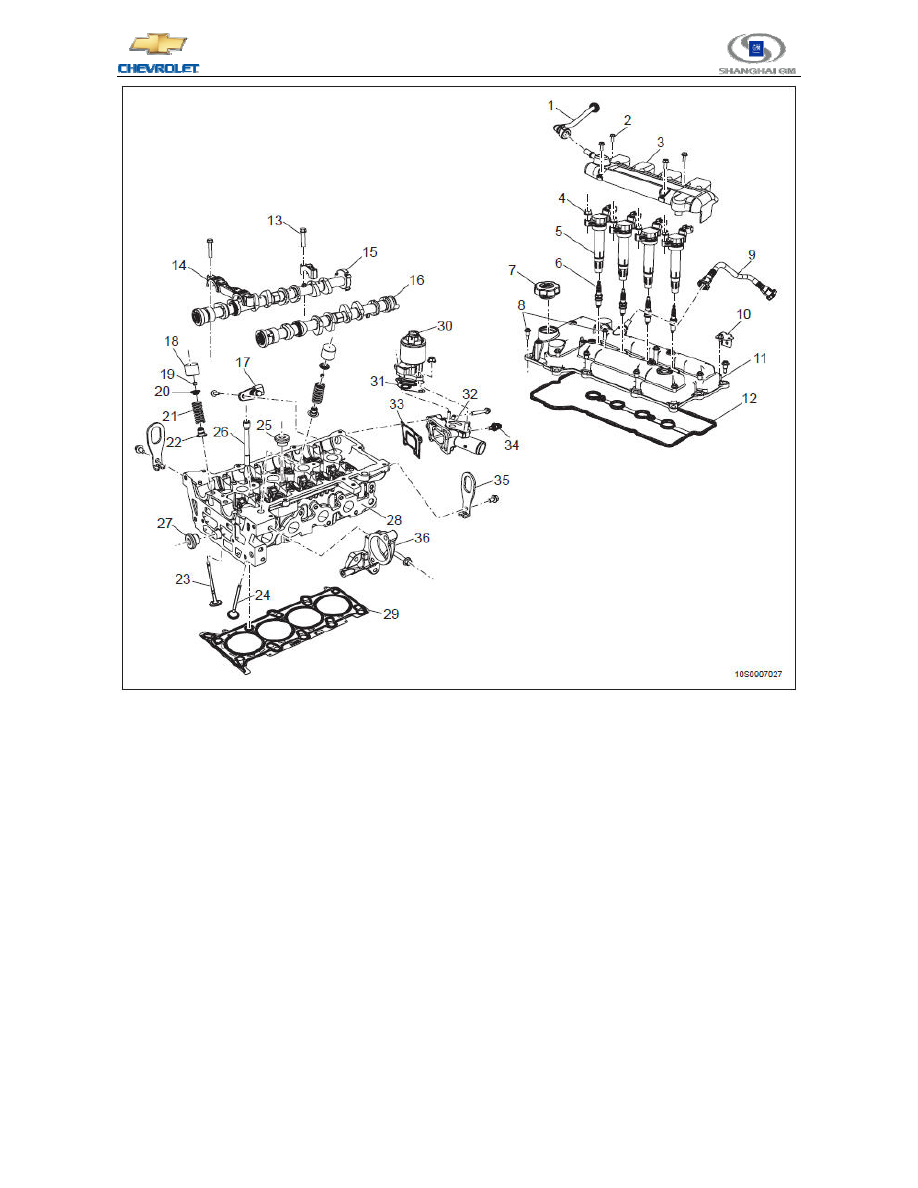

„  Cylinder Head



16





1. Crankshaft Fresh Air Pipe
2. Ignition Coil Cap Bolt
3. Ignition Coil Cap
4. Ignition Coil Bolt
5. Ignition Coil
6. Spark Plug
7. Engine Oil Fill Up Cap
8. Camshaft Cover Bolt
9. Forced Crankshaft Draft Tube
10. Harness Fixing Support
11. Camshaft Cover
12. Camshaft Sealing Gasket
13. Camshaft Cover Bolt
14. Camshaft Cover
15. Air Intake Camshaft
16. Exhaust Camshaft
17. Camshaft Position Sensor
18. Valve Tappet

19. Valve Cotter
20. Valve Spring Snap Ring
21. Valve Spring
22. Valve Tappet Sealing Element

23. Valve Tappet

（Air Intake）

24. Valve Tappet

（Exhaust）

25. Spout Plug
26. Cylinder Cover Bolt
27. Spout Plug
28. Cylinder Head
29. Cylinder Head Sealing Gasket
30. Exhaust Gas Recirculation Valve
31. Exhaust Gas Recirculation Valve Sealing Gasket
32. Coolant Outlet Housing
33. Coolant Outlet Housing Sealing Gasket
34. Coolant Temperature Sensor
