Шевроле Авео. Как читать схемы электрических соединений

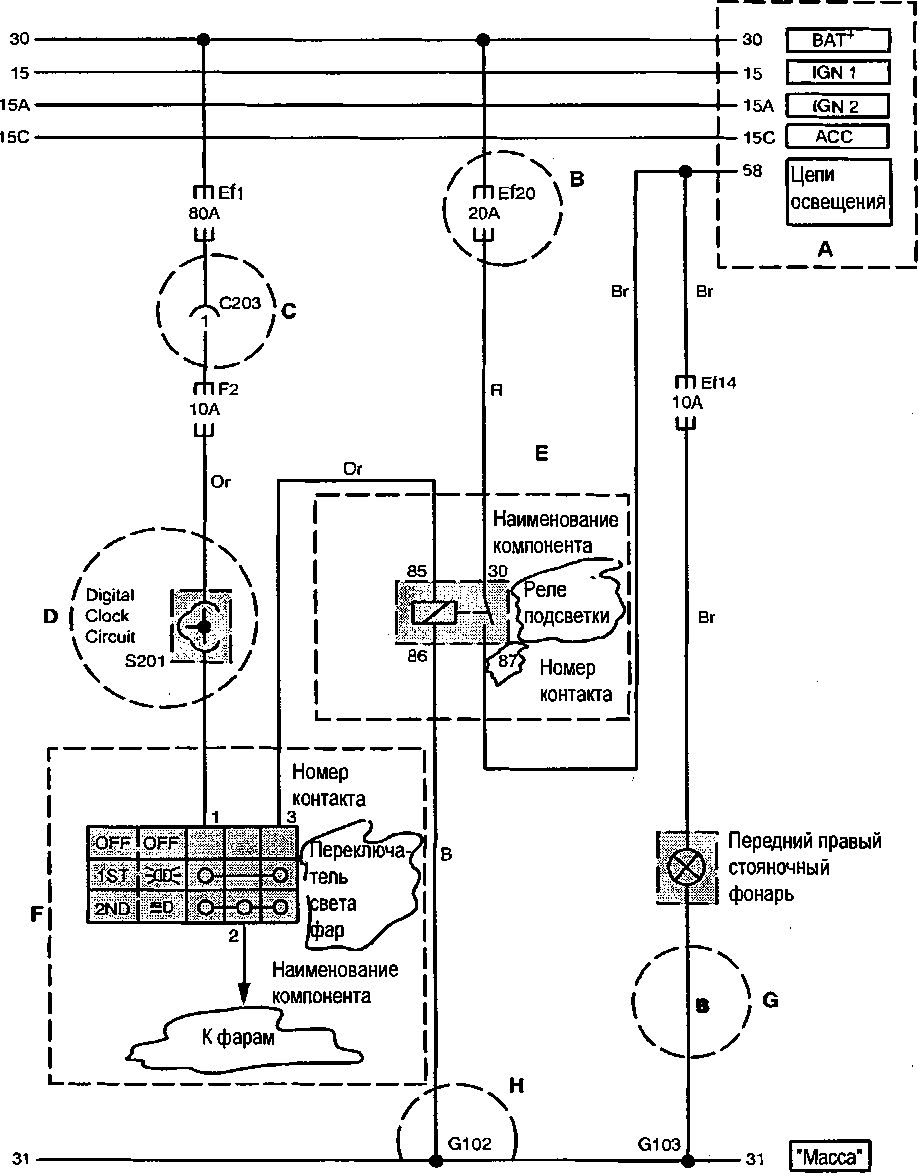

Образец схемы электрических соединений
Содержание схем электрических соединений
На электрических схемах, представленных в данном пособии, приняты условные обозначения, приведенные ниже.
Примечание: наличие в схеме надписи (): HV-Type или Q: MR-Type, или {}: Sirius D4 указывает на то, что в круглых, квадратных или фигурных скобках заключены номера контактов разъемов блоков управления двигателем указанных в примечании типов. Практически, до настоящего времени все автомобили Shevrolel, выпускаемые в Украине оснащались блоками типа HV-240.
А: Верхние горизонтальные линии - линии подачи питания при различных условиях:
Цепь 30 - подача питания непосредственно от АКБ, минуя переключатель замка зажигания.
Цепь 15 - подача питания при включенном зажигании и стартере.
Цепь 15А - подача питания при включенном зажигании и выключенном стартере.
Цепь 15С - подача питания при включенном зажигании и режиме "АСС".
Цепь 58 - подача питания в цепи освещения при 1 и 2 положении переключателя света.
В: Ef20 - предохранитель №20 в блоке предохранителей, расположенном в моторном отсеке. F2 - предохранитель №2 в блоке предохранителей, расположенном в пассажирском салоне.
С: Разъемы (С101 - С902) (см. описание разъемов).
D: Узлы сращивания кабелей (S101 - S303) (см. описание).
Е: Внутренние цепи компонентов схемы (реле) указано наименование компонента и номер контакта в разъеме.
F: Внутренние цепи компонентов схемы (переключатель) указаны наименование компонента, номер контакта в разъеме и цепи внешних соединений.
G: Аббревиатуры, обозначающие цвет изоляции проводов.
Н: Нижняя горизонтальная линия: линия заземления на "массу" (G101 - G401) Обозначение В означает заземление на корпус (body).
Условные обозначения компонентов
С: разъем; D: диод Ef: предохранитель, расположенный в блоке реле и предохранителей, размещенном в моторном отсеке; F: предохранитель, расположенный в блоке реле и предохранителей, размещенном в пассажирском салоне;
G: точки заземления на "массу"; S: узиы сращивания жгутов (Splice Pack).
Обозначение цвета изоляции проводов
Вг: коричневый; G: зеленый; V: фиолетовый; Р: розовый; В: черный;
W: белый; Or: оранжевый; Lg: светло-зеленый; Sb: небесно-голубой;
PLL: пурпурный.
R: красный; L: синий; Y: желтый; Gr: серый;
