1. Отсоедините
батарею от массы. |
|
2. Отсоедините
kick-down-трос и выведите из кронштейна на
всасывающем коллекторе. |
|
3. На
двигателе М10 снимите крышку распределителя. |
|
4. Поднимите
автомобиль. |
|
5. Снимите
выхлопные трубы. |
|
6. Отсоедините
тягу или трос. |
|
7. Снимите
карданный вал (см. подраздел
9.10). |
 |
8. Слейте
трансмиссионную жидкость. Отсоедините трубки
охладителя жидкости и заправочный патрубок. |
 |
9. На
трансмиссии 3НР22 в нижней части картера
гидротрансформатора снимите крышку, а на
других КПП снимите усилительную пластину и
буфер-ограничитель: темными стрелками
указаны болты, которые надо отвернуть. |
 |

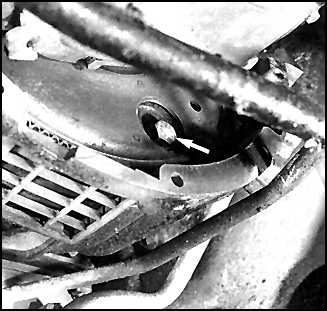

10. Через
окно в картере отверните болты крепления
гидротрансформатора к ведущему диску (3 или
4 болта в зависимости от типа трансмиссии),
проворачивая коленвал. Для того, чтобы
отвернуть все болты, проворачивайте
гидротрансформатор. |
|
11. На
автомобилях с системой впрыска Motronic
снимите датчики вращения и угла поворота
коленвала (см. подраздел
3.3.6.8). |
|
12. На
автомобилях с трансмиссией 4НР22ЕН
отсоедините разъем с левой стороны
трансмиссии. |
|

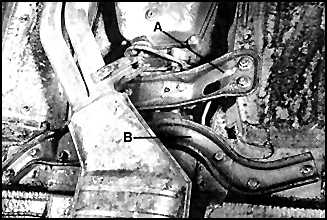

13. Подставьте
под трансмиссию тележку с домкратом,
подоприте поддон через доску и отверните
болты крепления опор и усилительной балки к
кузову. Опустите силовой агрегат на
поперечину передней подвески. |
|
14. Отверните
болты крепления трансмиссии к двигателю. |
 |

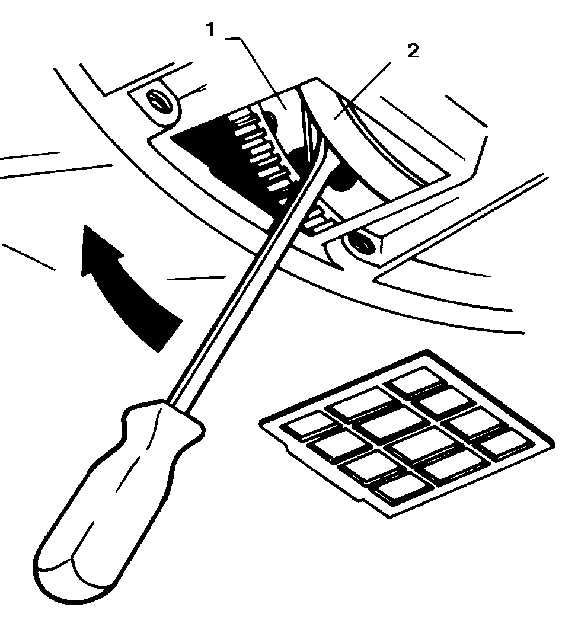

15. Снимите
боковую решетку в картере
гидротрансформатора (2) и отделите
трансмиссию, удерживая гидротрансформатор
так, чтобы он остался на трансмиссии (1 –
ведущий диск). По мере снятия трансмиссии
отверткой прилагайте усилие в направлении
стрелки. |
|
16. Если
трансмиссия меняется, то переставьте
гидротрансформатор на новый агрегат. Для
снятия вверните 2 длинных болта в отверстия
гидротрансформатора и равномерно заворачивая
их. Порядок установки описан ниже. |
|
17.
Установка выполняется в обратном порядке.
Перед сборкой продуйте и промойте чистой
трансмиссионной жидкостью трубки охладителя.
На трансмиссии 4НР22ЕН разъем присоедините
так, чтобы совпали метки. Отрегулируйте все
тросы и тягу селектора. |
