1. Отсоедините
батарею от массы. |
|
Карбюраторные двигатели |
 |
 |
|
2. Отведите
защелки, отверните гайку и снимите крышку. |
 |

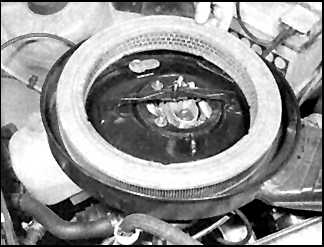

3. Достаньте
фильтрующий элемент и протрите насухо
внутреннюю поверхность корпуса фильтра. |
 |

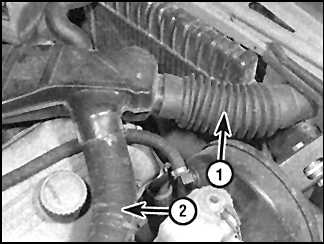

4. Чтобы
снять корпус фильтра отсоедините воздуховод
(1) и патрубок для всасывания теплого
воздуха (2). |
|
5. Отсоедините
от карбюратора вакуумный шланг. |
 |
|
|

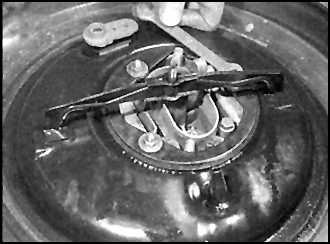

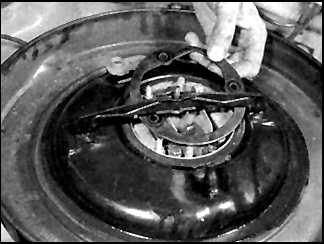

6. Отверните
4 гайки и достаньте металлическое кольцо. |
 |

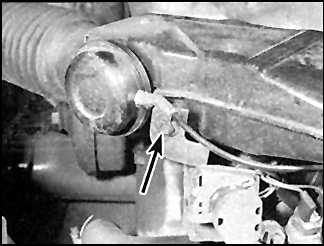

7. Отверните
гайку кронштейна. |
|
 |

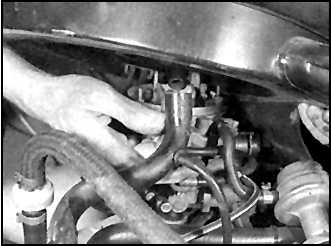

8. Снимите
фильтр, отсоединив шланг вентиляции картера. |
|
 |
9. Установка
выполняется в обратном порядке. При сборке
совместите стрелку на крышке со стрелкой на
всасывающем патрубке. |
|
Воздухоочиститель инжекторных двигателей |
|
10. В
передней части фильтра отсоедините
воздуховод. |
|
11. Отсоедините
воздуховод между дроссельным патрубком и
воздушным фильтром. |
|
12. Снимите
воздухоочиститель. |
|
13. Отсоедините
от измерителя потока разъем проводки. |
|
 |

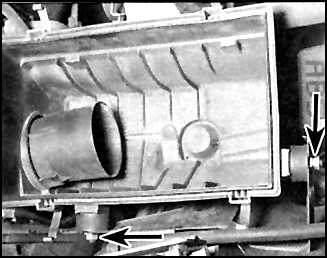

14. Отверните
гайки (стрелки) и достаньте
воздухоочиститель. |
|
15. Установка
выполняется в обратном порядке. Проследите
за герметичностью крепления воздуховодов. |
