284

UNDERSTANDING YOUR INSTRUMENT PANEL

The operator can override the AUTO mode setting to
change airflow distribution by rotating the Mode Control
knob (on the right) to one of the following positions.
• Panel

Air is directed through the outlets in the instrument
panel. These outlets can be adjusted to direct airflow.

NOTE:

The center instrument panel outlets can be aimed

so that they are directed toward the rear seat passengers
for maximum airflow to the rear.
• Bi-Level

Air is directed through the panel and floor outlets.

NOTE:

For all settings, except full cold or full hot, there

is a difference in temperature between the upper and
lower outlets. The warmer air flows to the floor outlets.
This feature gives improved comfort during sunny but
cool conditions.

• Floor

Air is directed through the floor outlets with a
small amount flowing through the defrost and

side window demist outlets.
• Mix

Air is directed through the floor, defrost, and side
window demist outlets. This setting works best in

cold or snowy conditions that require extra heat to the
windshield. This setting is good for maintaining comfort
while reducing moisture on the windshield.
• Defrost

Air is directed through the windshield and side
window demist outlets. Use this mode with maxi-

mum blower and temperature settings for best wind-
shield and side window defrosting.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

285

• Air Conditioner Control

Press this button to turn on the air
conditioning during instruction operation
only. When the air conditioning is
turned on, cool dehumidified air will
flow through the outlets selected with
the Mode control dial. Press this but-
ton a second time to turn OFF the air

conditioning. An LED in the button illuminates when
instruction compressor operation is selected.
• Recirculation Control

The system will automatically control recircu-
lation. However, pressing the Recirculation
Control button will temporarily put the system
in recirculation mode. This can be used when

outside conditions such as smoke, odors, dust, or high
humidity are present. Activating recirculation will cause
the LED in the control button to illuminate.

NOTE:

• When the ignition switch is turned to the LOCK

position, the recirculation feature will be cancelled.

• In cold weather, use of the Recirculation mode may

lead to excessive window fogging. The Recirculation
mode is not allowed in defrost, in order to improve
window clearing. Recirculation will be disabled auto-
matically if Defrost is selected.

• Extended use of recirculation may cause the windows to

fog. If the interior of the windows begins to fog, press the
Recirculation button to return to outside air. Some temp/
humidity conditions will cause captured interior air to
condense on windows and hamper visibility. For this
reason, the system will not allow Recirculation to be
selected while in defrost. Attempting to use the recircu-
lation while in Defrost will cause the LED in the control
button to blink and then turn off.

286

UNDERSTANDING YOUR INSTRUMENT PANEL

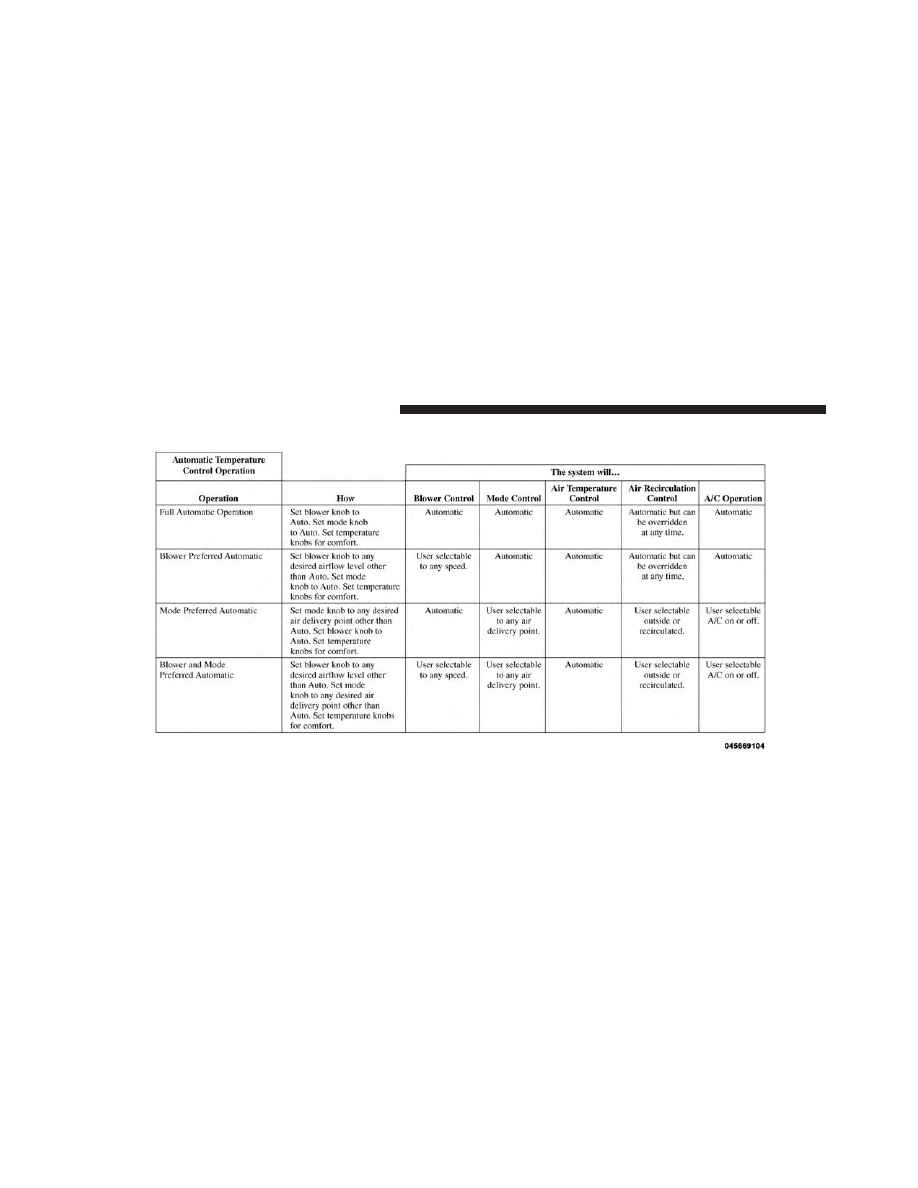

• Most of the time, when in Automatic Operation, you

can temporarily put the system into Recirculation
Mode by pressing the Recirculation button. However,
under certain conditions, while in Automatic Mode,
the system is blowing air out the defrost vents. When
these conditions are present, and the Recirculation
button is pressed, the indicator will flash and then turn
off. This tells you that you are unable to go into
Recirculation Mode at this time. If you would like the
system to go into Recirculation Mode, you must first
move the Mode knob to Panel, Mix and then press the
Recirculation button. This feature reduces the possibil-
ity of window fogging.

Blower Control

For full automatic operation or for
automatic blower operation, turn the
blower knob to the AUTO position. In
instruction mode there are seven blower
speeds that can be individual selected.
In off position the blower will shut off.

Operating Tips

NOTE:

Refer to the chart at the end of this section for

suggested control settings for various weather conditions.

Summer Operation

The engine cooling system must be protected with a
high-quality antifreeze coolant to provide proper corro-
sion protection and to protect against engine overheating.
A solution of 50% OAT (Organic Additive Technology)
coolant that meets the requirements of Chrysler Material

4

UNDERSTANDING YOUR INSTRUMENT PANEL

287

Standard MS-12106 and 50% water is recommended.
Refer to “Maintenance Procedures” in “Maintaining Your
Vehicle” for proper coolant selection.

Winter Operation

Use of the air Recirculation Mode during winter months
is not recommended because it may cause window
fogging.

Vacation Storage

Anytime you store your vehicle, or keep it out of service
(i.e., vacation) for two weeks or more, run the air
conditioning system at idle for about five minutes in the
fresh air and high blower settings. This will ensure
adequate system lubrication to minimize the possibility
of compressor damage when the system is started again.

Window Fogging

Interior fogging on the windshield can be quickly re-
moved by turning the mode selector to Defrost. The Mix
mode can be used to maintain a clear windshield and
provide sufficient heating. If side window fogging be-
comes a problem, increase blower speed. Vehicle win-
dows tend to fog on the inside in mild but rainy or humid
weather.

NOTE:

Recirculate without A/C should not be used for

long periods as fogging may occur.

Side Window Demisters

A side window demister outlet is located at each end of
the instrument panel. These non-adjustable outlets direct
air toward the side windows when the system is in the
FLOOR, MIX, or DEFROST mode. The air is directed at
the area of the windows through which you view the
outside mirrors.

288

UNDERSTANDING YOUR INSTRUMENT PANEL

Outside Air Intake

Make sure the air intake, located directly in front of the
windshield, is free of obstructions such as leaves. Leaves
collected in the air intake may reduce airflow, and if they
enter the plenum, they could plug the water drains. In
winter months, make sure the air intake is clear of ice,
slush, and snow.

A/C Air Filter — If Equipped

The A/C Filter prevents most dust and pollen from entering
the cabin. The filter acts on air coming from outside the
vehicle and recirculated air within the passenger compart-
ment. Refer to “Maintenance Procedures” in “Maintaining
Your Vehicle” for A/C Air Filter service information or see
your authorized dealer for service. Refer to “Maintenance
Schedules” for filter service intervals.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

289

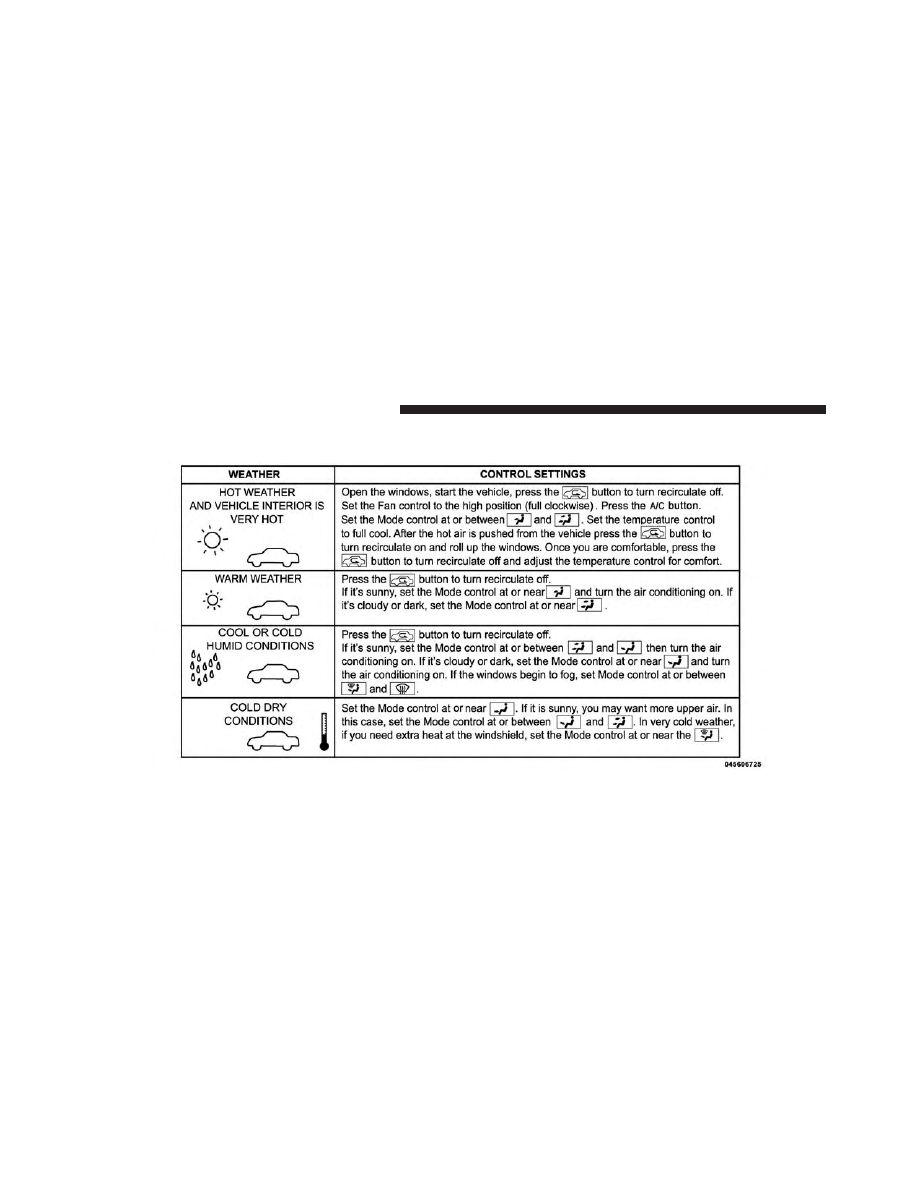

Control Setting Suggestions For Various Weather Conditions
