Ауди А3. Диагностика кондиционера по кодам на дисплее блока его управления

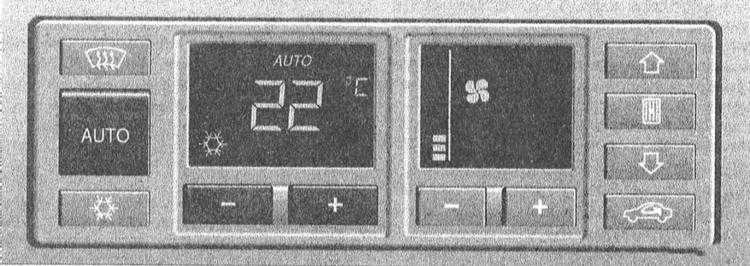

Панель управления автоматическим кондиционером воздуха салона (возможна другая компоновка панели управления)
 |
| ·
Для изменения номера канала вверх или вниз нажмите кнопку
“+” или “–” соответственно. · Для вызова информации в выбранном канале нажмите кнопку режима рециркуляции воздуха. · Для выхода из режима считывания кодов нажмите клавишу AUTO или выключите зажигание. |
6 Предусмотрен 61 канал. При высвечивании диагностической информации К/В продолжает работать в последнем выбранном режиме. |
(Диагностические коды кондиционера воздуха, считываемые сканером с диагностического разъема представлены ниже)
ПОРЯДОК ДИАГНОСТИКИ
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||
|
||||||||||||
| Номер диагностического канала |
Дисплей
|
| 1 | Отказ системы – высвечивается код неисправности (расшифровка кодов представлена ниже) |
| 2 | Показание датчика температуры под потолочной обивкой салона (G86) |
| 3 | Показание датчика температуры в районе приборного щитка (G56) |
| 4 | Показание датчика температуры в воздухозаборнике (G89) |
| 5 | Показание переднего датчика температуры наружного воздуха (G17) |
| 6 | Показание датчика температуры наружного воздуха |
| 7 | Показание датчика температуры нагнетаемого в салон наружного воздуха (G109) |
| 8 | Значение температуры в районе датчика положения электромотора привода регулировочной заслонки (G92) |
| 9 | Значение температуры в районе регулировочной заслонки |
| 10 | Определенная, не изменяемая величина температуры в районе регулировочной заслонки |
| 11 | Показание датчика положения электромотора центральной регулировочной заслонки (G112) |
| 12 | Требуемое значение положения центральной заслонки |
| 13 | Показание датчика положения электромотора привода заслонки переключения направления подачи воздуха (обдув ветрового стекла/подача воздуха в ножные колодцы) (G114) |
| 14 | Требуемое значение положения заслонки переключения направления раздачи воздуха |
| 15 | Показание датчика положения электромотора привода воздушной заслонки (G113) |
| 16 | Требуемое значение положения воздушной заслонки |
| 17 | Скорость движения автомобиля (км/ч) |
| 18 | Действительное напряжение питания вентилятора отопителя (В) |
| 19 | Действительное напряжение питания вентилятора отопителя (В) |
| 20 | Напряжение питания К/В (В) |
| 21 | Количество падений напряжения (без учета кратковременных скачков) |
| 22 | Циклически завышенное показание датчика–выключателя давления хладагента К/В (F118) |
| 23 | Циклы завышенных показаний датчика–выключателя давления хладагента К/В (F118) |
| 24 | Зацикливание датчиков–выключателей (без флуктуаций) |
| 25 | Аналоговая/цифровая форма показаний датчика–выключателя активации режима kickdown |
| 26 | Аналоговая/цифровая форма показания контрольной лампы температуры охлаждающей жидкости |
| 27 | Кодированное значение |
| 28 | Обороты двигателя (мин–1) |
| 29 | Обороты компрессора К/В (об/мин х 1.28) |
| 30 | Версия программного обеспечения |
| 31 | Проверка дисплея (должны высвечиваться все сегменты) |
| 32 | Счетчик отказов датчика положения смесительной заслонки |
| 33 | Счетчик отказов датчика положения центральной заслонки |
| 34 | Счетчик отказов датчика положения заслонки переключения направления раздачи воздуха |
| 35 | Счетчик отказов датчика положения воздушной заслонки |
| 36 | Значение холодного останова датчика положения смесительной заслонки (G92) |
| 37 | Значение горячего останова датчика положения смесительной заслонки (G92) |
| 38 | Значение холодного останова датчика положения центральной заслонки (G112) |
| 39 | Значение горячего останова датчика положения центральной заслонки (G112) |
| 40 | Значение холодного останова датчика положения заслонки переключения направления раздачи воздуха (G114) |
| 41 | Значение горячего останова датчика положения заслонки переключения направления раздачи воздуха (G114) |
| 42 | Значение холодного останова датчика положения перепускной заслонки (G113) |
| 43 | Значение горячего останова датчика положения перепускной заслонки (G113) |
| 44 | Счетчик циклов эксплуатации автомобиля |
| 45 | Вычисляемая температура в салоне автомобиля (в цифрах) |
| 46 | Вычисляемая температура наружного воздуха (фильтрованная) |
| 47 | Температура наружного воздуха (нефильтрованная, °С) |
| 48 | Температура наружного воздуха (нефильтрованная, в цифрах) |
| 49 | Счетчик отказов спидометра/VSS |
| 50 | Время парковки (в H·м нутах) |
| 51 | Температура охлаждающей жидкости двигателя, °С |
| 52 | Графический
канал 1 – обратитесь к расшифровкам кодов неисправностей
ниже ВНИМАНИЕ выборе канала 52, на дисплее сначала высвечивается следующая картина: “__ _”. Электрические выходные сигналы К/В идентифицируются по загоранию определенных сигналов на дисплее. |
| 53 | Графический
канал 2 – обратитесь к расшифровкам кодов неисправностей
ниже ВНИМАНИЕ выборе канала 53, на дисплее сначала высвечивается следующая картина: “__ _”. Электрические выходные сигналы К/В идентифицируются по загоранию определенных сигналов на дисплее. |
| 54 | Контрольные параметры |
| 55 | Температура наружного воздуха в °С или °F в зависимости от выбора головки управления К/В |
| 56 | Показания датчика температуры под потолочной обивкой, °С (G86) |
| 57 | Показания датчика температуры под приборным щитком, °С (G56) |
| 58 | Показания датчика температуры в воздухозаборнике, °С (G89) |
| 59 | Показания переднего датчика температуры наружного воздуха, °С (G17) |
| 60 | Показания датчика температуры вентилятора отопителя, °С (G109) |
| 61 | Версия программного обеспечения (последняя) |
Расшифровка кодов неисправностей по каналам
Диагностический канал 1
| Код неисправности (DTC) |
Возможная причина отказа
|
| 02.1 | Обрыв в цепи датчика температуры под потолочной обивкой G86; значение по умолчанию при отказе датчика: 128 |
| 02.2 | Короткое H·м ыкание в цепи датчика температуры под потолочной обивкой G86; Ю DTC 02.1 |
| 02.3 | Нестабильное нарушение контакта в цепи датчика температуры под потолочной обивкой G86 |
| 02.4 | Нестабильное короткое H·м ыкание в цепи датчика температуры под потолочной обивкой G86 |
| 03.1 | Обрыв в цепи датчика температуры под приборным щитком G56; Ю DTC 02.1 |
| 03.2 | Короткое H·м ыкание в цепи датчика температуры под приборным щитком G56; Ю DTC 02.1 |
| 03.3 | Нестабильное нарушение контакта в цепи датчика температуры под приборным щитком G56 |
| 03.4 | Нестабильное короткое H·м ыкание в цепи датчика температуры под приборным щитком G56 |
| 04.1 | Обрыв в цепи датчика температуры в воздухозаборнике G89; при отказе датчика используется сигнал датчика G17 Ю DTC 04.1 |
| 04.2 | Короткое H·м ыкание в цепи датчика температуры в воздухозаборнике G89; Ю DTC 04.1 |
| 04.3 | Нестабильное нарушение контакта в цепи датчика температуры в воздухозаборнике G89 |
| 04.4 | Нестабильное короткое H·м ыкание в цепи датчика температуры в воздухозаборнике G89 |
| 05.1 | Обрыв в цепи датчика температуры наружного воздуха G17; при отказе датчика используется сигнал датчика G89 Ю DTC 04.1 |
| 05.2 | Короткое H·м ыкание в цепи датчика температуры наружного воздуха G17; Ю DTC 05.1 |
| 05.3 | Нестабильное нарушение контакта в цепи датчика температуры наружного воздуха G17; Значение по умолчанию при отказе обоих датчиков (G89 и G17): 128 |
| 05.4 | Нестабильное короткое H·м ыкание в цепи датчика температуры наружного воздуха G17 |
| 06.1 | Обрыв в цепи датчика температуры охлаждающей жидкости двигателя (К/В) G110; Если датчик неисправен или не установлен, температура охлаждающей жидкости вычисляется; диагностика возможна только при температуре выше 0°С (32°F) |
| 06.2 | Короткое H·м ыкание в цепи датчика температуры охлаждающей жидкости двигателя (К/В) G110; Ю DTC 06.1 |
| 06.3 | Нестабильное нарушение контакта в цепи датчика температуры охлаждающей жидкости двигателя (К/В) G110 |
| 06.4 | Нестабильное короткое H·м ыкание в цепи датчика температуры охлаждающей жидкости двигателя (К/В) G110 |
| 07.1 | Обрыв в цепи
датчика температуры вентилятора отопителя G109;
Запрограммированное правильное значение = 0 |
| 07.2 | Короткое H·м ыкание в цепи датчика температуры вентилятора отопителя G109; Ю DTC 07.1 |
| 07.3 | Нестабильное нарушение контакта в цепи датчика температуры вентилятора отопителя G109 |
| 07.4 | Нестабильное короткое H·м ыкание в цепи датчика температуры вентилятора отопителя G109 |
| 08.1 | Обрыв в цепи датчика положения смесительной заслонки G92; Автоматическое управление функционированием приводного электромотора становится невозможным, требуется ручная регулировка |
| 08.2 | Короткое H·м ыкание в цепи датчика положения смесительной заслонки G92; Ю DTC 08.1 |
| 08.3 | Нестабильное нарушение контакта в цепи датчика положения смесительной заслонки G92 |
| 08.4 | Нестабильное короткое H·м ыкание в цепи датчика положения смесительной заслонки G92 |
| 08.5 | Блокировка датчика положения смесительной заслонки G92; электромотор зациклен, программное обеспечение стремится устранить причину блокировки |
| 08.6 | Отказ датчика положения смесительной заслонки G92 |
| 08.7 | Нестабильная блокировка датчика положения смесительной заслонки G92 |
| 11.1 | Обрыв в цепи датчика положения центральной заслонки G112; Автоматическое управление функционированием приводного электромотора становится невозможным, требуется ручная регулировка |
| 11.2 | Короткое H·м ыкание в цепи датчика положения центральной заслонки G112; Ю DTC 11.1 |
| 11.3 | Нестабильное нарушение контакта в цепи датчика положения центральной заслонки G112 |
| 11.4 | Нестабильное короткое H·м ыкание в цепи датчика положения центральной заслонки G112 |
| 11.5 | Блокировка датчика положения центральной заслонки G112; электромотор зациклен, программное обеспечение стремится устранить причину блокировки |
| 11.6 | Отказ датчика положения центральной заслонки G112 |
| 11.7 | Нестабильная блокировка датчика положения центральной заслонки G112 |
| 13.1 | Обрыв в цепи датчика положения заслонки переключения направления раздачи воздуха G114; Автоматическое управление функционированием приводного электромотора становится невозможным, требуется ручная регулировка |
| 13.2 | Короткое H·м ыкание в цепи датчика положения заслонки переключения направления раздачи воздуха G114; DTC 13.1 |
| 13.3 | Нестабильное нарушение контакта в цепи датчика положения заслонки переключения направления раздачи воздуха G114 |
| 13.4 | Нестабильное короткое H·м ыкание в цепи датчика положения заслонки переключения направления раздачи воздуха G114 |
| 13.5 | Блокировка датчика положения заслонки переключения направления раздачи воздуха G114; электромотор зациклен, программное обеспечение стремится устранить причину блокировки |
| 13.6 | Отказ датчика положения заслонки переключения направления раздачи воздуха G114 |
| 13.7 | Нестабильная блокировка датчика положения заслонки переключения направления раздачи воздуха G114 |
| 15.1 | Обрыв в цепи датчика положения перепускной заслонки G113; При отказе датчика прогграммное обеспечение выставляет аварийное значение |
| 15.2 | Короткое H·м ыкание в цепи датчика положения перепускной заслонки G113; Ю DTC 15.1 |
| 15.3 | Нестабильное нарушение контакта в цепи датчика положения перепускной заслонки G113 |
| 15.4 | Нестабильное короткое H·м ыкание в цепи датчика положения перепускной заслонки G113 |
| 15.5 | Блокировка датчика положения перепускной заслонки G113; электромотор зациклен, программное обеспечение стремится устранить причину блокировки |
| 15.6 | Отказ датчика положения перпускной заслонки G113 |
| 15.7 | Нестабильная блокировка датчика положения перепускной заслонки G113 |
| 17.0 | Отказ датчика скорости автомобиля VSS |
| 18.1 | Постоянное неправильное напряжение питания вентилятора свежего воздуха |
| 18.3 | Периодически неправильное напряжение питания вентилятора свежего воздуха |
| 20.1 | Постоянное неправильное напряжение питания компрессора К/В; Компрессор включается только, если напряжение его питания поддерживается на уровне не ниже 10.8В в течение не менее 25 секунд |
| 20.3 | Периодически неправильное напряжение питания компрессора К/В; Компрессор включается только |
| 22.1 | Обрыв в цепи датчика–выключателя повышенного давления хладагента К/В F118; Компрессор остается выключенным до тех пор, пока датчик–выключатель разомкнут |
| 22.3 | Нестабильное нарушение контакта в цепи датчика–выключателя повышенного давления хладагента К/В F118 |
| 22.5 | Обрыв 120Х в цепи датчика–выключателя повышенного давления хладагента К/В F118; цепь реактивации компрессора, функционирование сканера VAG 1551 |
| 29.1 | Постоянное мягкое проскальзывание ремня |
| 29.2 | Постоянное жесткое проскальзывание ремня |
| 29.3 | Периодическое мягкое проскальзывание ремня |
| 29.4 | Периодическое жесткое проскальзывание ремня |
Графический диагностический канал 52
ВНИМАНИЕ
ниже ситуация возникает при отключении компрессора К/В

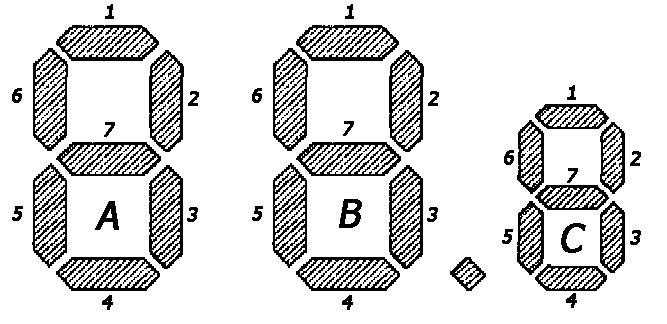

Сегменты дисплея КВ
 |
Группа сегментов С. Горение сегмента обозначает:
| 1 | Пробуксовка или блокировка, отключение 120х датчика– выключателя повышенного давления хладагента |
| 2 | Обороты двигателя упали ниже 200 ё 500 в H·м нуту |
| 3 | – |
| 4 | Обороты двигателя превышают значение 6000 в H·м нуту |
| 5 | – |
| 6 | – |
| 7 | Система функционирует нормально1) |
Группа сегментов В. Горение сегмента обозначает:
| 1 | К/В отключен вручную (функция stand–by отключена) |
| 2 | Чрезмерно низкое напряжение |
| 3 | Датчик–выключатель активации режима kickdown (через TCM, компрессор отключается H·м ксимум на 12 секунд) |
| 4 | Датчик–выключатель контрольной лампы температуры охлаждающей жидкости двигателя |
| 5 | Датчик–выключатель пониженного давления хладагента К/В F73 |
| 6 | Датчик–выключатель повышенного давления хладагента К/В F118 |
| 7 | Система функционирует нормально1) |
1) При исправном функционировании системы сегменты С7, В7 и А7 должны гореть одновременно
Группа сегментов А. Горение сегмента обозначает:
| 1 | Выявлен режим экономичного функционирования (ECON) |
| 2 | Выявлен факт выключения |
| 3 | Чрезмерно низкая температура наружного воздуха |
| 4 | Система управления двигателем (компрессор остается выключенным в течение 3 ё 12 секунд) |
| 5 | Давление остается превышенным в течение более 30 секунд |
| 6 | Датчик температуры воздуха в вентиляторе фиксирует значение менее – 3°С (27°F) |
| 7 | Система
функционирует нормально1) Разделительная точка видна: компрессор включен Разделительная точка не видна: компрессор выключен |
1) При исправном функционировании системы сегменты С7, В7 и А7 должны гореть одновременно
Графический диагностический канал 53
ВНИМАНИЕ
ниже ситуация возникает при отключении компрессора К/В
Группа сегментов С. Горение сегмента обозначает:
| 1 | Вентилятор для датчика температуры в салоне |
| 2 | Заслонка выбора режима рециркуляции закрыта (режим замкнутой циркуляции) |
| 3 | Клапан теплообменника закрыт |
| 4 | Двунаправленный жгут электропроводки |
| 5 | Компрессор К/В включен |
| 6 | Включен первый скоростной режим вентилятора отопителя |
| 7 | Система функционирует нормально1) |
Группа сегментов В. Горение сегмента обозначает:
| 1 | – |
| 2 | Воздушная заслонка открыта |
| 3 | Воздушная заслонка закрыта d2 |
| 4 | – |
| 5 | Заслонка переключения направления раздачи находится в положении подачи воздуха в ножные колодцы |
| 6 | Заслонка переключения направления раздачи находится в положении подачи воздуха на обдув стекла |
| 7 | Система функционирует нормально1) |
Группа сегментов А. Горение сегмента обозначает:
| 1 | – |
| 2 | Центральная заслонка находится в положении подачи воздуха к дефлекторам панели приборов |
| 3 | Центральная заслонка находится в положении подачи воздуха на обдув стекла и в ножные колодцы |
| 4 | – |
| 5 | Смесительная заслонка находится в положении подачи холодного воздуха |
| 6 | Смесительная заслонка находится в положении подачи теплого воздуха |
| 7 | Система функционирует нормально1) |
1) При исправном функционировании системы сегменты С7, В7 и А7 должны гореть одновременно
содержание .. 90 91 92 93 94 95 96 97 98 99 ..
