1. Снимите
привод отопителя. |
 |
2. Отсоедините
опору тяг (А). |
|
3. Отсоедините
тяги (В) у привода отопителя. |
|
4. Снимите
сопло района ног, обратитесь к подразделу Снятие
и установка сопла района ног. |
 |

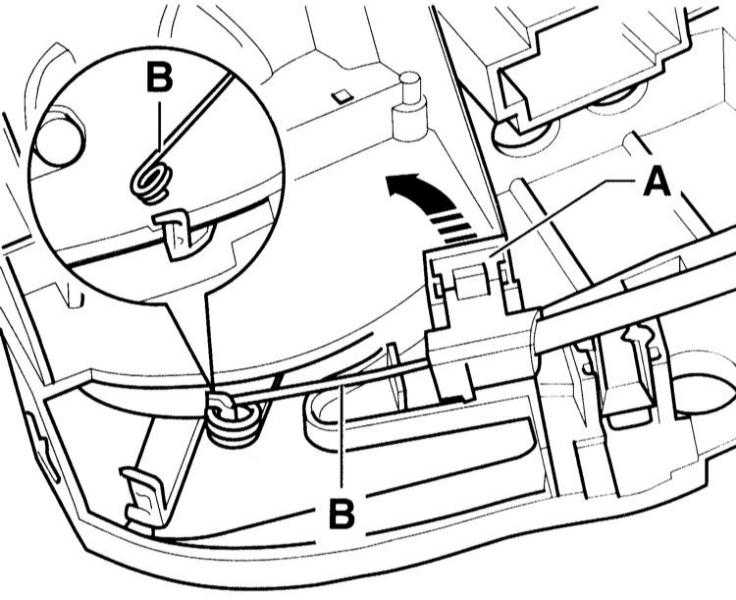

5. Подденьте
отверткой и снимите скобы (А) опоры привода
отопителя на кожухе отопителя. |
|
6. Осторожно
снимите тяги с рычагов (В) и (С). |
|
УСТАНОВКА |
|
7. Перед
установкой проверьте тяги отопителя на легкость
хода. При наличии заеданий или повреждений тяги
замените. |
ВНИМАНИЕ
сборке тяги отопителя закрепите хомутами и
зажимами так, чтобы они не касались подвижных
частей.
|
|
Соединение
тросов с панелью управления отопителя |
|

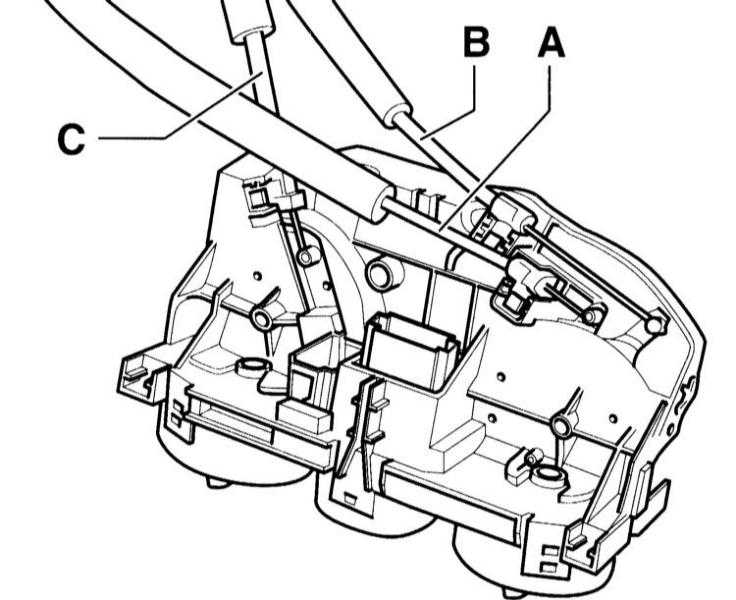

8. Соедините
тросы (В) так, чтобы обмотка была обращена вниз. |
 |
9. Соедините
зеленый трос (А) заслонки сопла размораживания
стекол/района ног с рычагом привода отопителя.
Зафиксируйте опору. |
|
10. Соедините
желтый трос (В) заслонки сопла размораживания
стекол с рычагом привода отопителя. Зафиксируйте
опору. |
|
11. Соедините
коричневый трос (С) заслонки сопла
размораживания стекол с рычагом привода
отопителя. Зафиксируйте опору. |
|
12. Установите
привод отопителя. |
|
Соединение
тросов с корпусом отопителя |
 |

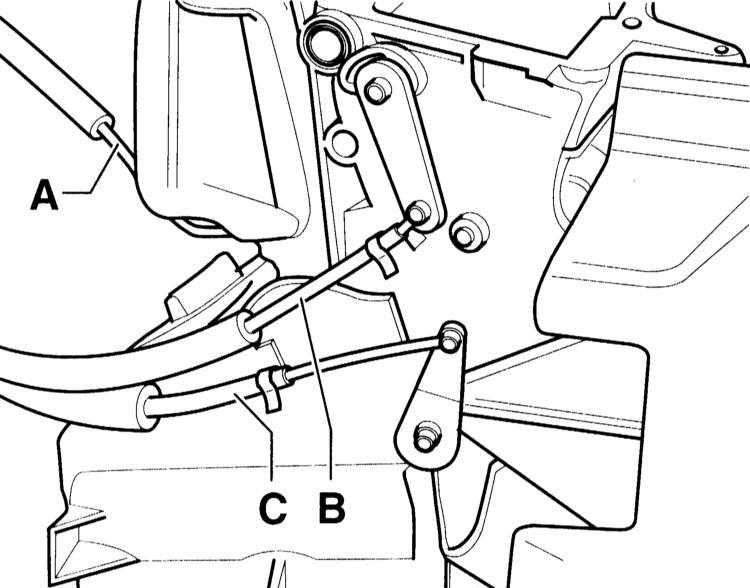

13. Соедините
зеленый трос (А) с рычагом заслонки сопла
размораживания стекол/района ног. Опору пока не
фиксируйте. |
|
14. Соедините
желтый трос (В) с рычагом центральной заслонки. |
|
15. Соедините
коричневый трос (С) с рычагом температурной
заслонки. |
|
Регулировка тяг
отопителя |
|
16. Поверните
ручку выбора температуры до упора в положение «kalt»
(«холодно»). |
|
|

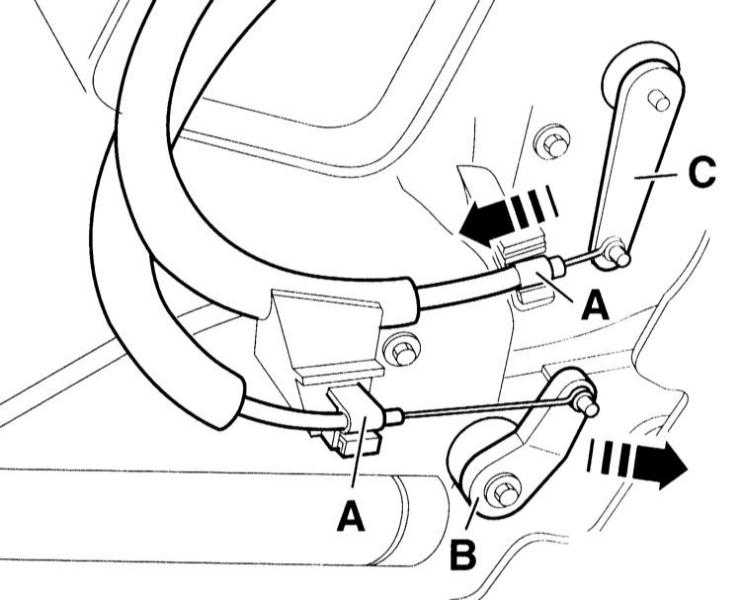

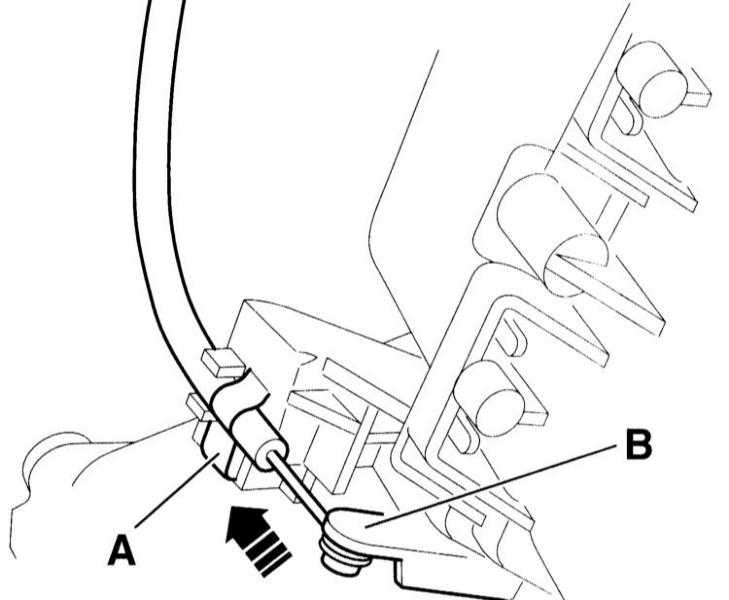

17. Слегка
нажмите рычаг (В) на коробке отопителя в
направлении стрелки. В этом положении закрепите
тягу на опоре скобой (А). |
|
18. Поверните
ручку распределителя воздуха до упора в
положение распределения воздуха к ветровому
стеклу. |
|
19. Слегка
нажмите рычаг (С) центральной заслонки в
направлении стрелки, обратитесь к иллюстрации в
пункте 17. В этом положении закрепите тягу на
опоре скобой (А). |
 |
20. Нажмите
рычаг (В) заслонки размораживания стекол/района
ног в направлении стрелки и закрепите тягу на
опоре скобой (А). |
|
21. Поверните
в разные стороны обе ручки между крайними
упорами, они должны касаться обоих упоров. |
|
22. Снимите
сопло района ног, обратитесь к подразделу Снятие
и установка сопла района ног. |
