Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА ОБИВОК БАГАЖНОГО ОТДЕЛЕНИЯ

Вам потребуются: торцовая головка «на 10», отвертки с плоским и крестооб­разным лезвием.

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.   Снимите низкочастотный динамик (см.

«Снятие и установка динамиков акустической системы», с. 290).

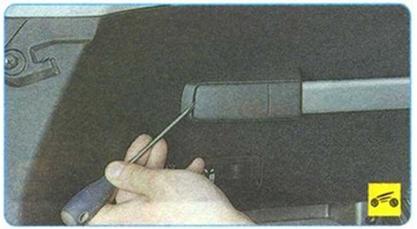

5. Аккуратно поддев отверткой край деко­ративной накладки поручня...

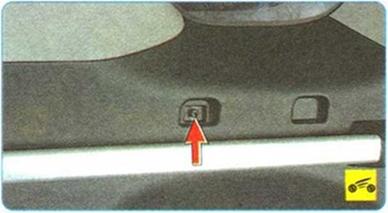

8.   Выверните три винта крепления шторки откидного борта...





9.    ...и, преодолевая сопротивление трех пистонов, снимите шторку откидного борта.

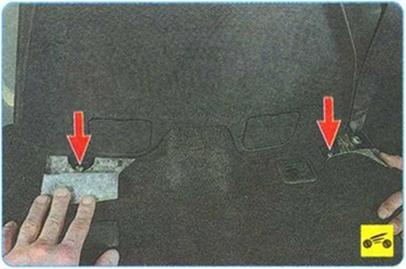

10.  Отогните коврик и выверните два винта нижнего крепления обивки.





11.  Аккуратно подденьте отверткой край обивки багажного отделения, отсоедините обивку от панели кузова, преодолевая усилие ее пластмассовых держателей, и слегка отве­дите обивку в сторону.

ПРИМЕЧАНИЕ





Нижняя обивка багажника (вид с обратной стороны) прикреплена к панели кузова тремя пластмассовыми пистонами.





Поврежденные пистоны замените новыми, вынув их из кронштейнов обивки.

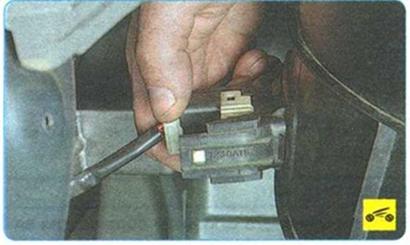

12.   Сожмите фиксатор колодки.





13.  ...отсоедините ее от вывода клавиши электропривода складывания заднего сиде­нья и снимите обивку.





14.  Подденьте отверткой два фиксатора пи­стонов нижнего крепления верхней обивки багажника и извлеките пистоны крепления.

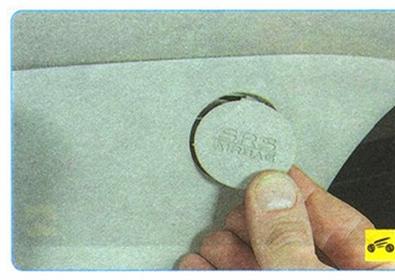

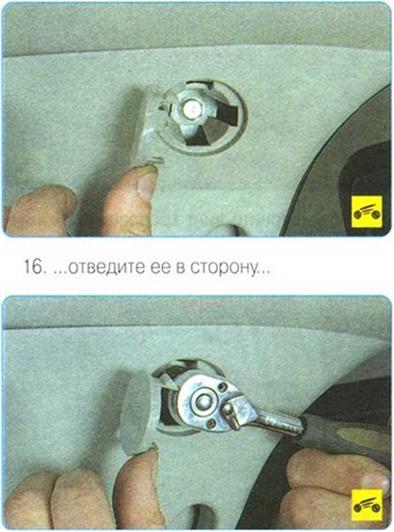

15.  Аккуратно подденьте край декоратив­ной заглушки...





17.  ...и выверните один болт верхнего креп­ления обивки.









18.  Аккуратно поддев отверткой край обив­ки багажного отделения, отсоедините обивку от панели кузова, преодолевая усилие ее пластмассовых держателей, и снимите обивку.



19.  Установите все снятые детали в после­довательности, обратной снятию
