Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА ВОЗВРАТНОГО МЕХАНИЗМА ОТКИДНОГО БОРТА
Вам потребуются: ключи TORX ТЗО и «на 10».
1. Снимите нижнюю обивку багажника (см. «Снятие и установка обивок багажного отделения», с. 325).
|
3. ...и выверните винт крепления наконечника троса возвратного механизма.

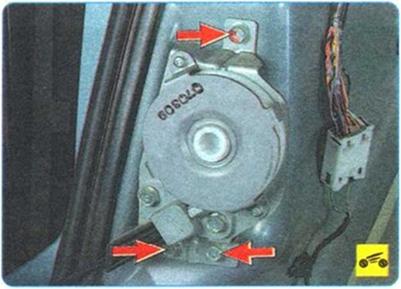

4. Выверните болты крепления. |
|
|
5. ...и снимите возвратный механизм откидного борта.
6. Установите детали в последовательности, обратной снятию.
Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА ОТКИДНОГО БОРТА
Вам потребуются: ключи TORX ТЗО и «на 12».
1. Снимите задний бампер (см -Снятие и установка заднего бампера», с. 304).
|
2. Откиньте борт. |
|

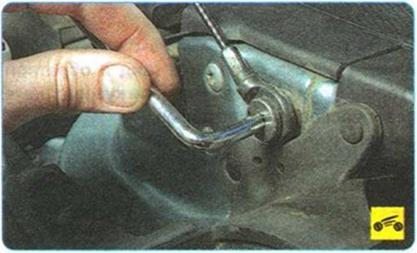

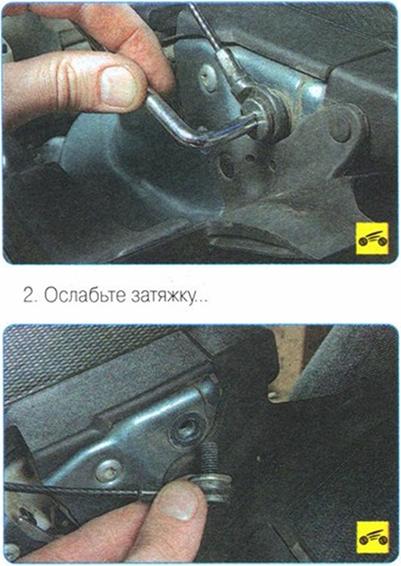

3. Ослабьте затяжку.. |
4. ...и выверните винт крепления наконечника троса возвратного механизма.
ПРИМЕЧАНИЕ
Если вы снимаете откидной борт не для замены, пометьте фломастером его положение относительно петель.
|
|
5. Придерживая откидной борт (лучше всего, если это будет делать помощник), выверните по два болта крепления откидного борта клевой и правой петле...
|
|
6. ...и снимите откидной борт в сборе.
7. Установите откидной борт в порядке, обратном снятию
