Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА СПОЙЛЕРА И ДЕКОРАТИВНОЙ НАКЛАДКИ ДВЕРИ ЗАДКА
Вам потребуются: торцовая головка «на 10», отвертки с плоским и крестообразным лезвием.
Для снятия спойлера двери задка выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите верхнюю и боковые части обивки двери задка (см. «Снятие и установка обивки двери задка», с. 320).
|
|
3. Сожмите фиксатор колодки проводов дополнительного стоп-сигнала...
|
4 ...и разъедините колодку. |
|
|
5. Подденьте отверткой и извлеките заглушки из отверстий, расположенных по краям в панели двери, через которые открывается доступ к болтам крепления спойлера.
6. Выверните два боковых болта крепления спойлера к панели двери задка...
|
|
7. ...два центральных болта крепления спойлера...
|
|
8. ...и, преодолевая сопротивление пластмассовых фиксаторов, снимите спойлер
|
ПРИМЕЧАНИЕ

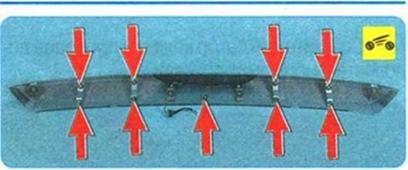

Спойлер (вид с обратной стороны) прикреплен к панели двери девятью пластмассовыми фиксаторами. Поврежденные фиксаторы замените новыми, вынув их из кронштейнов спойлера. |
9. Установите спойлер двери задка и все детали в порядке, обратном снятию Для снятия декоративной накладки двери задка выполните следующие операции.
1. Снимите нижнюю часть обивки двери задка (см. «Снятие и установка обивки двери задка», с. 320).

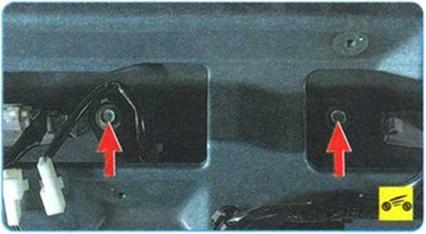

3. ...и одну гайку с левой стороны крепления нижней наружной накладки двери задка.
|
|
4. Выверните два болта крепления наружной ручки двери задка к панели двери (для наглядности показано при снятом редукторе очистителя окна двери задка).
|
|
5. Снимите нижнюю накладку двери задка.
6. Установите детали в последовательности, обратной снятию
