Mitsubishi Outlander XL. ДВЕРЬ ЗАДКА

ЗАМЕНА УПОРОВ ДВЕРИ ЗАДКА

Вам потребуется отвертка с плоским лезвием.

1.   Откройте дверь задка и зафиксируйте ее в открытом положении (например, деревян­ным бруском подходящей длины) или попро­сите помощника поддержать дверь.





2.   Поддев отверткой, сдвиньте наружу фик­сатор верхнего шарнира упора...





3.   ...и отсоедините шарнир от опоры на

двери.





4.   Таким же образом отсоедините нижний шарнир упора от опоры на кузове...





5.   ...и снимите упор.

6.   Аналогично снимите второй упор.





7.   Установите упоры двери задка в порядке, обратном снятию

СНЯТИЕ И УСТАНОВКА ОБИВКИ ДВЕРИ ЗАДКА

Обивка двери задка состоит из четырех ча­стей: верхней, нижней и боковых - правой и левой.

Верхнюю часть обивки можно снять без применения инструмента, для снятия нижней и боковых частей обивки потре­буются отвертки с плоским и крестооб­разным лезвием.

1.  Потяните на себя верхнюю часть обив­ки двери задка...



2.   ...и, преодолевая сопротивление фиксаторов, снимите обивку с внутренней панели двери.

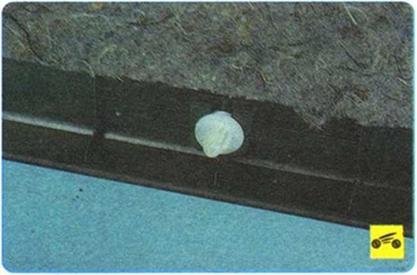

Панель (вид с обратной стороны) прикрепле­на к панели двери четырьмя пластмассовыми пистонами. Поврежденные пистоны замените новыми, вынув их из кронштейнов обивки.





3.   Для снятия боковой части обивки двери задка выверните фиксатор пистона верхнего крепления боковой части обивки деери задка...









5.   Потяните боковую часть обивки на себя

и,    преодолевая сопротивление фиксаторов, снимите обивку с внутренней панели двери. Аналогично снимите вторую боковую часть обивки.

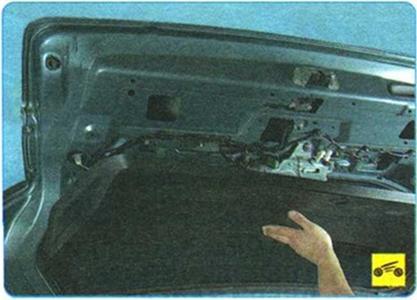

6.   Аккуратно поддев край нижней части обивки двери задка...

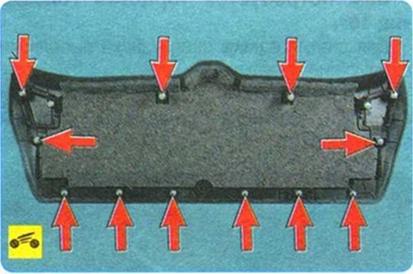

7.     ...отсоедините, преодолевая сопротив­ление пластмассовых пистонов, и снимите обивку.

ПРИМЕЧАНИЕ









8.   Установите обивки двери задка в поряд­ке, обратном снятию
