Mitsubishi Outlander XL. ЗАМЕНА ЗАМКА И НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ

Вам потребуются: отвертка с плоским лезвием, ключи «на 10», TORXT25, ТЗО, Т40.

1.      Поднимите стекло и снимите обивку пе­редней двери и влагозащитную пленку (см. «Снятие и установка обивки передней двери»,

с. 309).

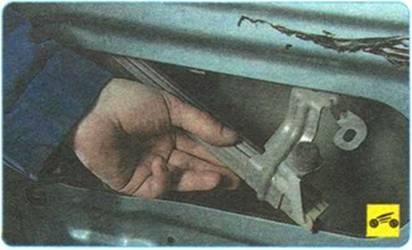

3.       ...и снимите направляющую стекла пе­редней двери.





4.       Отожмите фиксатор тяги привода наруж­ной ручки и отсоедините тягу от рычага замка.









6.       ...и извлеките заглушку из отверстия в па­нели двери, через которое открывается до­ступ к винту крепления наружной ручки замка.





7.        Выверните винт крепления цилиндра замка наружной ручки двери...





8.       ...отведите ручку от двери, потяните на себя цилиндр замка...









10.      Поддев отверткой фиксатор, снимите крышку цилиндра замка.





11.    Отведите ручку назад и снимите ее с двери.





13.       Выверните болт переднего крепления замка двери.





14.   Сжав фиксаторы, протолкните основа­ние ручки внутрь двери...





15.     ...и снимите основание наружной ручки, вынув его из монтажного проема внутренней панели передней двери.

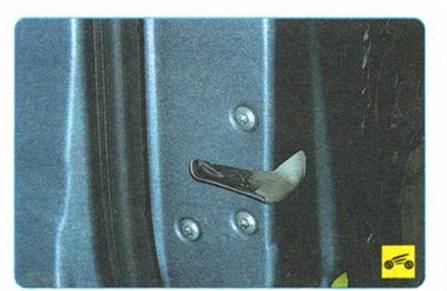

16.Выверните три винта крепления замка к торцу передней двери...

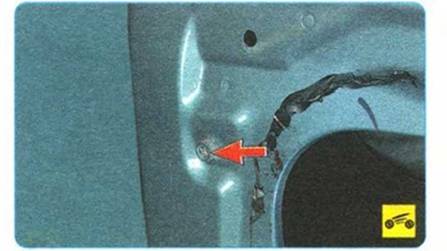

17....и один болт крепления к внутренней панели двери.





18.     Выведя замок в технологическое отвер­стие в панели двери, отожмите фиксатор...

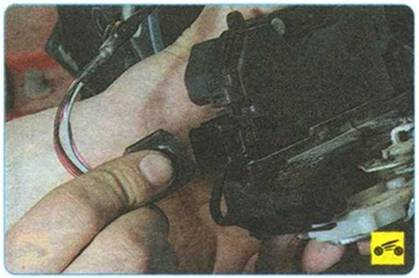

19.    ...и отсоедините колодку жгута прово­дов от разьема привода блокировки замка.

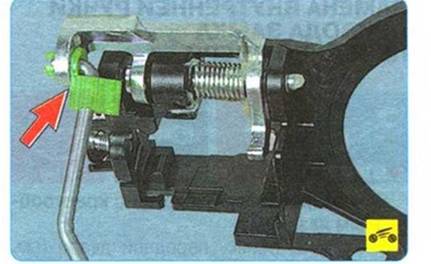

21.      Отжав фиксатор, отсоедините от рычага механизма наружной ручки тягу привода зам­ка передней двери.





22.      Отсоедините от замка двери тяги рыча­гов внутренней ручки.

23.      При необходимости замены замка уста­новите снятые тяги на новый замок.

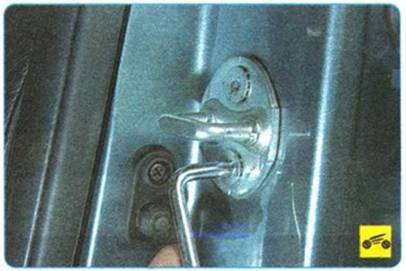

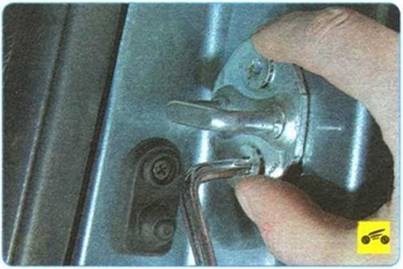

24.       Для снятия защелки замка двери вывер­ните два винта ее крепления к стойке двери.

ПРИМЕЧАНИЕ

Винты крепления защелки затянуты боль­шим моментом, поэтому для их выворачива­ния воспользуйтесь ударной отверткой.

25.       Установите замок передней двери и все снятые детали в порядке, обратной снятию.

ПРИМЕЧАНИЕ
