ДВЕРИ

Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА ОБИВКИ ПЕРЕДНЕЙ ДВЕРИ

Вам потребуются: отвертки с плоским и крестообразным лезвием.

1.      Отсоедините провод от клеммы «минус» аккумуляторной батареи.

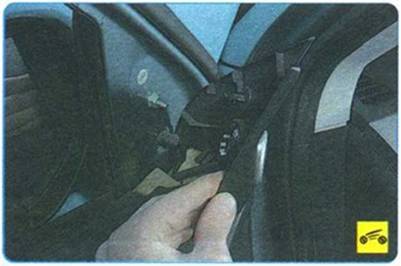

2.      Аккуратно подденьте край накладки опоры наружного зеркала заднего вида...





3.        ...преодолевая усилие пластмассового держателя, осторожно отсоедините накладку и отведите ее в сторону.

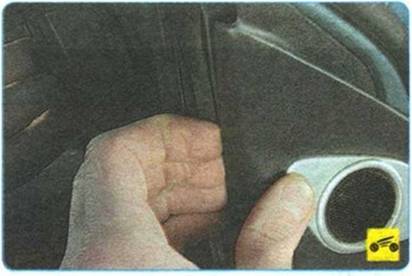

4.       Отсоедините колодку проводов от ди­намика, встроенного в накладку, и снимите накладку

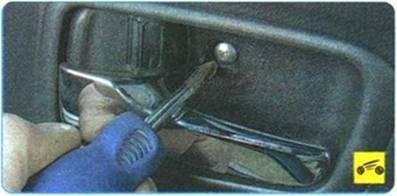

5.       Поддев отверткой, снимите декоратив­ную заглушку винта крепления обивки двери, расположенного под облицовкой внутренней ручки замка двери...

ПОЛЕЗНЫЙ СОВЕТ

Для того чтобы не поцарапать детали, обер­ните лезвие отвертки изоляционной лентой.

6. ...и выверните винт крепления.





7. Подденьте отверткой...

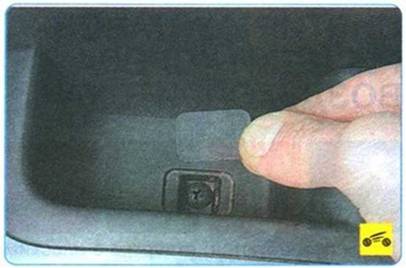

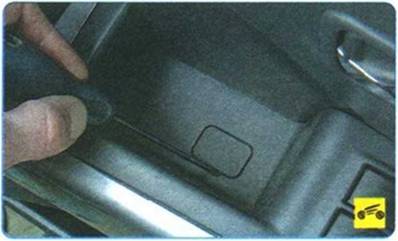

8.   ...снимите декоративную заглушку винта крепления обивки в подлокотнике...

9. ...и выверните винт.

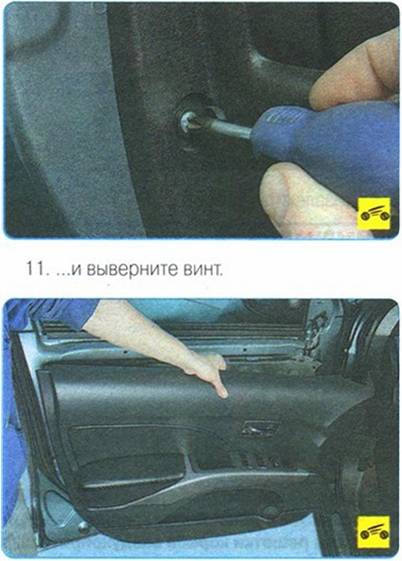

10.      Поддев отверткой, откиньте декоратив­ную заглушку винта крепления обивки двери...

ПРИМЕЧАНИЕ

Заглушка соединена с обивкой перемычкой и полностью не снимается.










12.     Аккуратно поддев отверткой край обивки двери, отсоедините обивку от панели двери, преодолевая усилие ее пластмассовых держа­телей, и слегка отведите от двери обивку.

ПРИМЕЧАНИЕ

Обивка прикреплена к панели двери десятью пластмассовыми пистонами.

Поврежденные пистоны замените новыми, вынув их из кронштейнов обивки.

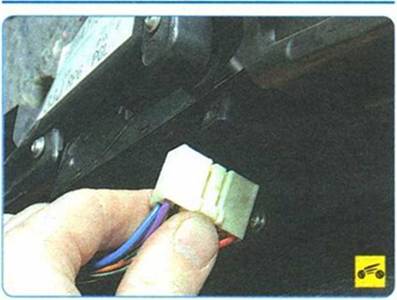

13.     Отсоедините с внутренней стороны обивки колодки жгутов проводов от блока уп­равления стеклоподъемниками...

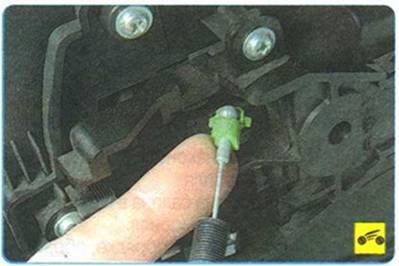

15.      Выведите из держателя наконечник оболочки троса на корпусе привода внутрен­ней ручки.

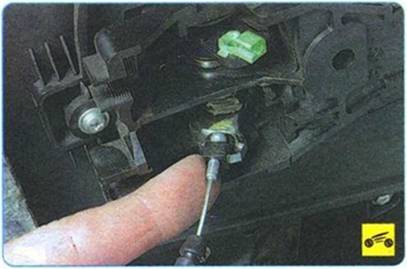

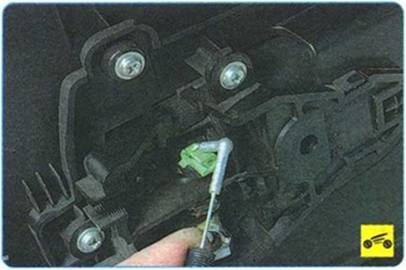

16. Отжав держатель наконечника тяги.









17. ...отсоедините тягу от рычага ручки.





18.    Аналогично отсоедините от ручки тягу блокировки замка двери и снимите обивку пе­редней двери.

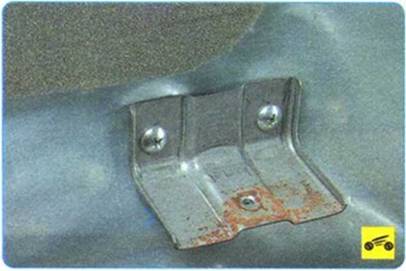

19.    Выверните два винта крепления крон­штейна к внутренней панели передней двери и снимите кронштейн.





20.       Отклейте от панели двери влагозащит­ную пленку.





21.         Для получения доступа к узлам армату­ры внутри двери выверните четыре винта

крепления...





22.         ...и снимите шумоизоляционную панель.

23.         Установите обивку передней двери и все снятые детали в порядке, обратном снятию
