1.        Установите автомобиль на смотровую канаву.

2.        Ослабьте затяжку болтов крепления пе­редних колес.

3.        Поднимите домкратом и установите на опоры переднюю часть автомобиля.

4.        Снимите передние колеса.

5.        Установите рулевое колесо в положение прямолинейного движения автомобиля.

6.        Слейте рабочую жидкость из системы ги­дроусилителя рулевого управления ICM. За­мена рабочей жидкости и прокачка системы гидроусилителя рулевого управления», с. 211).

7.        Отсоедините провод от клеммы «минус» аккумуляторной батареи.





8.        В салоне автомобиля под панелью при­боров ослабьте гайку клеммового соедине­ния рулевого вала с валом рулевого механиз­ма и разъедините валы (см Снятие и уста­новка рулевой колонки, с. 206).

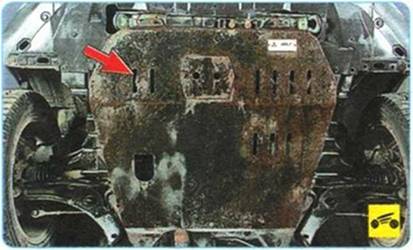

9 Снимите защиту картера двигателя (см

Снятие и установка брызговика и защиты картера двигателя», с. 79).

10. Нажмите на фиксатор...



Рис. 7.4 Замена подшипника ступицы переднего колеса:

1 - поворотный кулак; 2 - подшипник ступицы переднего ко­леса; 3 - стопорное кольцо; 4 - щит тормозного механизма переднего колеса; 5 - ступица переднего колеса

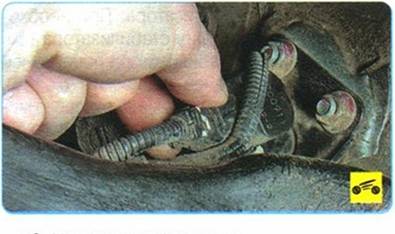

11.        ...и отсоедините колодку жгута прово­дов от датчика системы коррекции света фар.

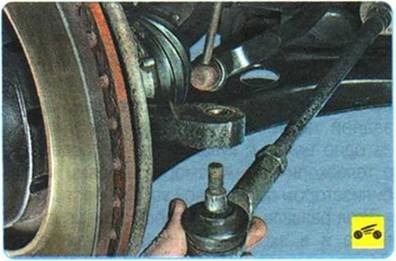

12.        Выпрессуйте из поворотных кулаков пальцы шарниров наружных наконечников ру­левых тяг (см. «Замена наружного наконечни­ка рулевой тяги», с. 209).





13.       Выпрессуйте из поворотных кулаков пальцы шаровых опор (см -Замена шаровой опоры», с. 184).





14. Отвсриитс гайку крепления пальца стойки стабилизатора и отсоедините от штан­ги стабилизатора палец шарнира стойки ста­билизатора (см. «Замена деталей стабилиза-

тора поперечной устойчивости передней под­вески», с. 186).





15. Отверните гайку крепления рычага сис­темы коррекции света фар к кронштейну ры­чага передней подвески...









17.       Снимите приемную трубу системы вы­пуска отработавших газов (см. «Снятие и ус­тановка приемной трубы», с. 128).

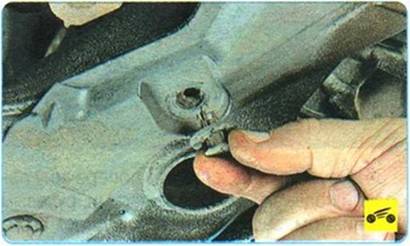

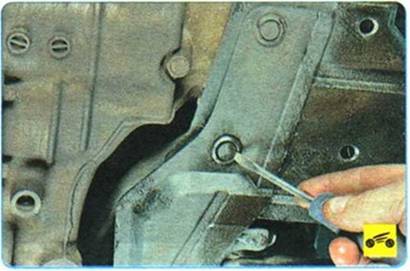

18.      Поддев отверткой фиксаторы, сдвиньте их вниз...





19.         ...и извлеките пистоны крепления щит­ков днища и снимите щитки с левой и правой стороны.

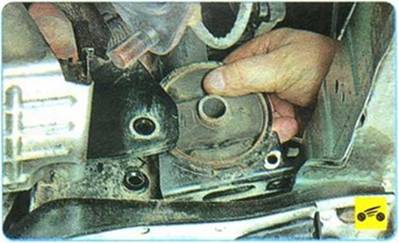

20.         Снимите переднюю опору подвески с автомобиля (см. «Замена передней опоры подвески силового агрегата», с. 81).





22. ...и один задний болт крепления усили теля поперечины передней подвески...





24.        Сжав пассатижами хомут, сдвиньте его по шлангу...





25.         ...и отсоедините от трубки рулевого ме­ханизма.

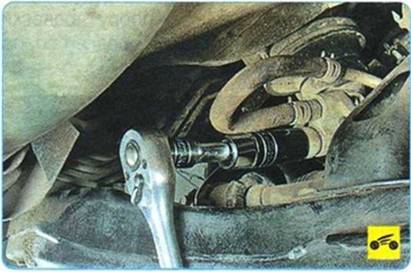

26.           Выверните болт-штуцер крепления трубки рулевого механизма...













28.        Выверните болт крепления кронштейна шланга рулевого механизма...





29.          ...и отведите шланг с кронштейном в сторону.

30.          Установите опору под поперечину пе­редней подвески.

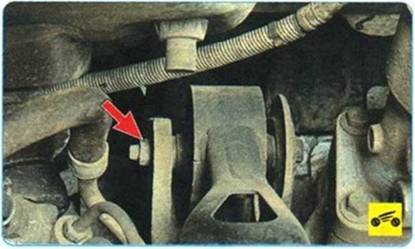

31.          Отверните гайку и извлеките болт креп­ления задней опоры к кронштейну двигателя

(см. «Замена задней опоры подвески силово­го агрегата», с. 82).





32.        Выверните два задних (по одному с ле­вой и правой стороны)...





33.             ...и два передних (по одному с левой и правой стороны) болта крепления попере­чины передней подвески.
