Mitsubishi Outlander XL. ЗАМЕНА СЕЛЕКТОРА УПРАВЛЕНИЯ АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ (ВАРИАТОРОМ)







2.   В салоне автомобиля, преодолевая со­противление фиксаторов, поднимите вверх верхнюю часть облицовки тоннеля пола с бло­ком подстаканников и переключателем режи­мов работы трансмиссии...





3.    ...отсоедините колодку жгута проводов от переключателя и снимите верхнюю часть об­лицовки тоннеля пола.





4.   Снимите заднюю часть облицовки тонне­ля пола с подлокотником (см «Снятие и уста­новка облицовки тоннеля пола», с. 330).





5.  Выверните винт крепления... ПРИМЕЧАНИЕ









6.   ...подденьте отверткой фиксатор пистона и извлеките пистон крепления в отверстия боковины передней части облицовки тоннеля пола.

7.    Снимите боковину передней части обли­цовки тоннеля пола.

8.    Аналогично снимите боковину перед­ней части облицовки тоннеля пола с другой стороны.





9.      Выверните пять винтов крепления деко­ративной накладки передней части облицовки тоннеля пола.

10. Аналогично выверните винты крепления декоративной накладки с другой стороны.





11. Преодолевая сопротивление фиксато­ров, поднимите вверх накладку передней час­ти облицовки тоннеля пола с пепельницей

и прикуривателем...

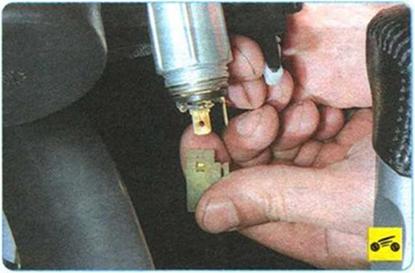

12.  ...отсоедините колодку жгута проводов от прикуривателя и снимите накладку.





13.  Выверните два винта крепления деко­ративной накладки рычага селектора выбора передач.





14. Отсоедините декоративную накладку передней части облицовки тоннеля пола от накладки рычага селектора выбора передач...





15. ...и снимите декоративную накладку.

16. Аналогично снимите декоративную на­кладку с другой стороны.

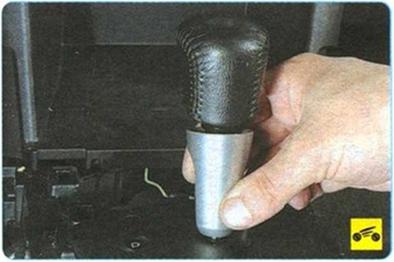

17. Опустите вниз декоративную накладку рукоятки селектора выбора передач АКП (вариатора)...









20. ...и снимите декоративную накладку.









21.   Снимите декоративную накладку селек­тора выбора передач.





22.   Выверните два винта крепления верх­ней части кожуха селектора выбора АКП (вариатора)...

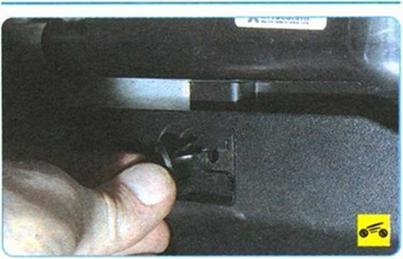

24.   Подденьте отверткой фиксатор обивки тоннеля пола...





25.   ...и отведите обивку в сторону Аналогич­но отведите в сторону обивку с другой стороны.

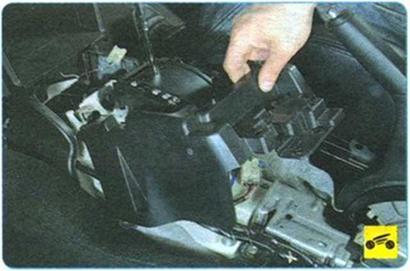

26.   Выверните два винта (по одному с каж­дой стороны) переднего крепления ни­жней части кожуха селектора управления АКП (вариатора)...

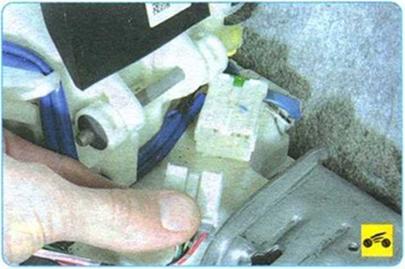

?9 Нажмите на фиксатор колодки жгу­та проводов блока управления системой блокировки селектора и датчика положения селектора...









31.   Отсоедините фиксатор жгута проводов от кронштейна селектора управления АКП (вариатором) и отведите жгут в сторону от ме­ста проведения работ.

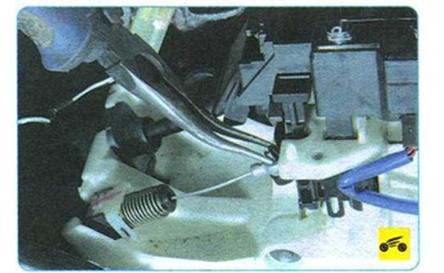

32.   Сожмите пассатижами фиксатор нако­нечника троса привода блокировки клоча в замке зажигания...





33.   ...и отсоедините наконечник троса от рычага.





34.   Отсоедините наконечник оболочки тро­са от кронштейна селектора выбора АКП [ва­риатором) и отведите трос в сторону.

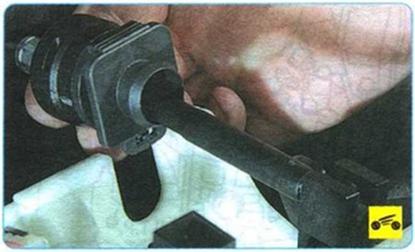

35.   Отсоедините наконечник ’роса управ­ления АКП (вариатором) от рычага селектора и наконечник оболочки троса от кронштейна.

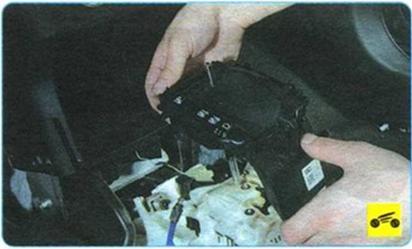

36.   Преодолевая сопротивление фиксато­ров, снимите верхнюю панель рычага селек­тора выбора передач.

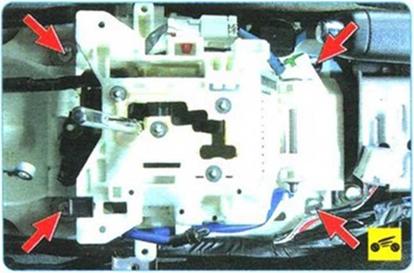

37.    Выверните четыре болта крепления кронштейна селектора выбора АКП (вариато­ра) к кузову и снимите селектор.

38.    Установите селектор выбора автомати­ческой коробкой передач (вариатором) и все детали в порядке, обратном снятию.
