Mitsubishi Outlander XL. ЗАМЕНА ТЕПЛООБМЕННИКА РАБОЧЕЙ ЖИДКОСТИ ВАРИАТОРА И АКП

1. Установите автомобиль на подъемник или смотровую канаву.

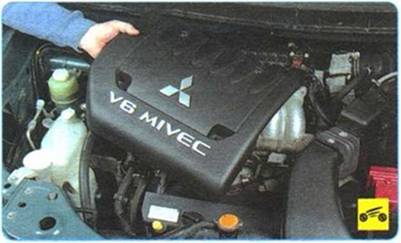

2. Снимите декоративный кожух двигателя

(см. «Снятие и установка декоративного кожуха двигателя», с. 77).

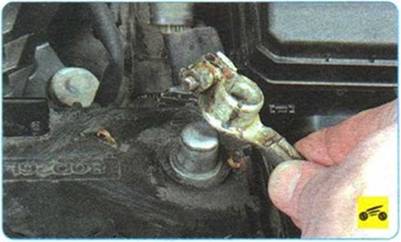

3. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Снимите воздушный фильтр (см «Снятие- и установка воздушного фильтра», с. 135).

5. Вывернув четыре болта, снимите защиту картера двигателя...

6. ...и брызговик двигателя (см «Снятие и установка брызговика и защиты картера двигателя», с. 79).

7. Слейте рабочую жидкость из вариатора или автоматической коробки передач (в зависимости от двигателя), см. «Проверка уровня, доливка и замена рабочей жидкости в вариаторе (CVT)». с 154; «Проверка уровня, доливка и замена рабочей жидкости в автоматической коробке передач», с. 154.

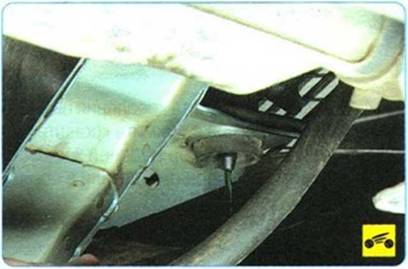

8. Слейте охлаждающую жидкость см. Замена охлаждающей жидкости», с. 119).

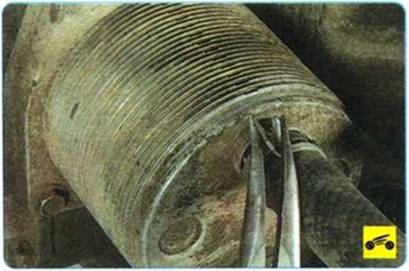

9. Сожмите пассатижами ушки хомута крепления шланга теплообменника АКП (вариатора) к верхней трубке системы охлаждения, сдвиньте хомут по шлангу...

10. ...и отсоедините шланг от патрубка теплообменника.

11. Сожмите пассатижами ушки хомута крепления шланга теплообменника АКП (вариатора) к нижней трубке системы охлаждения, сдвиньте хомут по шлангу...

12. ...и отсоедините шланг от патрубка трубопровода.

13. Выверните четыре болта крепления теплообменника к картеру АКП (вариатора)...

Последующие операции по снятию теплообменника для наглядности показаны на снятом двигателе.

15. Извлеките прокладку из паза в корпусе теплообменника.

16. ...и обязательно замените прокладку новой.

17. Установите теплообменник АКП (вариатора) и все снятые детали в порядке, обратном снятию. Болты крепления теплообменника затяните моментом 4 Н м.

18. Залейте в АКП (вариатор) рабочую жидкость, см «Проверка уровня и замена рабочей жидкости в вариаторе (CVT)», с. 154; «Проверка уровня, доливка и замена рабочей жидкости в автоматической коробке передач», с. 154.

19. Залейте охлаждающую жидкость в систему охлаждения двигателя (см Замена охлаждающей жидкости», с. 119).

20. Пустите двигатель, проверьте герметичность системы охлаждения двигателя и охлаждения рабочей жидкости АКП (вариатора).
