Mitsubishi Outlander XL. СНЯТИЕ И УСТАНОВКА ТОПЛИВНОЙ РАМПЫ ДВИГАТЕЛЯ 4В12, 6В31, 4HN

Топливную рампу снимают для замены при повреждении (поломка штуцеров), для заме­ны форсунок или получения доступа к другим узлам.

ПРИМЕЧАНИЯ
Операции по снятию и установке топливной рампы показаны на примере автомобиля с V-образным двигателем мод. 6В31, на кото­ром расположены две топливные рампы. По­казана работа по снятию и установке топлив­ной рампы левой головки блока цилиндров




.

Перед началом работы по снятию топлив­ной рампы правой головки блока цилинд­ров необходимо снять впускной коллектор, остальные операции аналогичны описан­ным ниже.





Вам потребуется ключ «на 12»

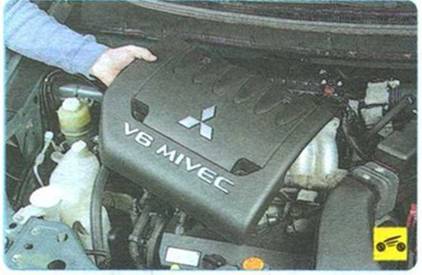

1 Снимите декоративный кожух двигателя










2.   Снизьте давление в системе питания

(см. «Снижение давления топлива в системе питания», с. 134).





3.   Снимите воздушный фильтр







4.   Нажимая на фиксаторы крепления коло­док жгута проводов к форсункам двигателя...





5.   ...отсоедините колодки от разъемов форсунок.



6. Поддев отверткой...

7.   ...сдвиньте фиксатор наконечника топ­ливного шланга...








8.   ...и отсоедините наконечник топливного шланга от штуцера топливной рампы.

ПРИМЕЧАНИЕ

При снятии шланга может вытечь немного топлива. Вытрите его ветошью.





9.   Выверните два верхних болта крепления топливной рампы...

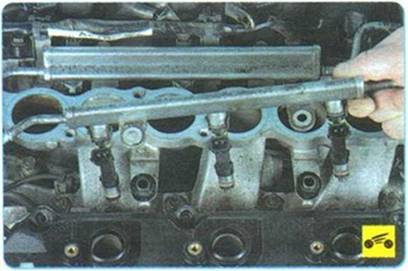

10.   ...выньте форсунки из отверстий впуск­ного коллектора, преодолевая сопротивле­ние уплотнительных колец, и снимите топлив­ную рампу левой головки блока цилиндров.

ПРЕДУПРЕЖДЕНИЕ

Если при снятии рампы какая-либо форсунка останется во впускном коллекторе, обяза­тельно замените фиксатор этой форсунки.

11.   При необходимости снимите с рампы форсунки (см. «Снятие, проверка и установка форсунок», с. 141).

ПРИМЕЧАНИЕ

Уплотнительные кольца форсунок заменяйте новыми при каждом снятии или разборке топливной рампы.

12.   Установите топливную рампу в после­довательности, обратной снятию, смазав уп­лотнительные кольца форсунок моторным маслом.

13.   Подсоединив топливный шланг к рампе, пустите двигатель и проверьте герметичность соединения шланга с рампой и уплотнений форсунок.
