Mitsubishi Outlander XL. СНЯТИЕ, РАЗБОРКА И УСТАНОВКА ТОПЛИВНОГО МОДУЛЯ ДВИГАТЕЛЯ 4В12, 6В31, 4HN
Если падает мощность двигателя, возник повышенный шум или периодически
слышны подвывания при работе топливного насоса, скорее всего, вышел из
строя топливный насос.
Предварительно проверьте давление в системе подачи топлива
Если давление в
системе меньше 324 кПа (3,24 кгс/см2), необходимо заменить топливный
насос, фильтр, регулятор давления топлива или модуль топливного насоса
в сборе. Для этого необходимо снять с автомобиля модуль топливного
насоса.
Вам потребуются: торцовая головка «на 8», отвертка с плоским лезвием,
пассатижи, емкость для слива топлива из модуля топливного насоса.
1. Снизьте давление в системе питания (см. «Снижение давления топлива в
системе
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
.
3. Снимите топливный
|

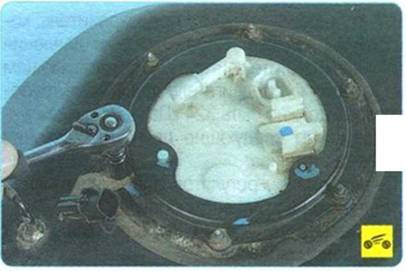

4. Отверните шесть гаек крепления... |
|
|
5. ...снимите со шпильки кронштейн колодки жгута проводов...
|
6. ...и снимите прижимное кольцо. |
|
|
7. Запомнив расположение модуля топлив- ного насоса относительно топливного бака (чтобы облегчить его установку при обратном монтаже), аккуратно извлеките модуль.
|
8 Ослабьте хомут крепления. |
|
|
9 ...отсоедините шланг подкачки топлива от штуцера топливного модуля, снимите топливный модуль и полностью слейте из него топливо в заранее подготовленную емкость.
|
10. Снимите уплотнительное кольцо. |
|
|
11. ...и осмотрите его. Обязательно замените кольцо, если оно надорвано или сильно обжато.
|

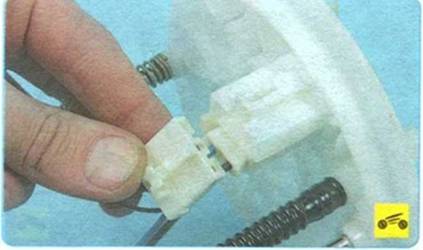

12. Сожмите фиксатор. |
|
|
13. ...и отсоедините колодку проводов датчика уровня топлива от выводов в крышке топливного модуля.
|
|

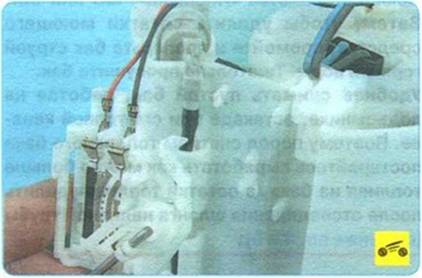

14. Аккуратно подденьте фиксатор крепления...
|
|
15. ...снимите датчик уровня топлива с корпуса топливного модуля.
|

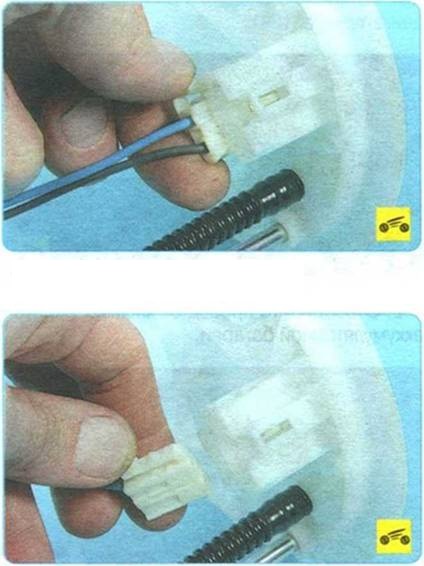

16 Сожмите фиксатор |
17. ...и отсоедините колодку проводов топливного насоса от выводов в крышке топливного модуля.

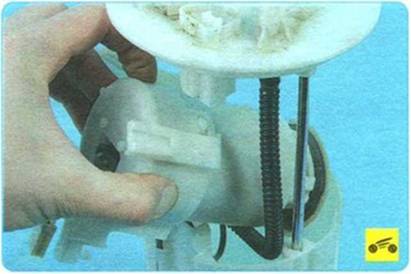

18 Подденьте фиксаторы крепления топливного фильтра...
|
|
19. ...и извлеките его из корпуса топливного модуля в сборе с топливным насосом, регулятором давления и фильтром грубой очистки топлива.
20. Отсоедините шланг от корпуса фильтра тонкой очистки топлива.
|
|

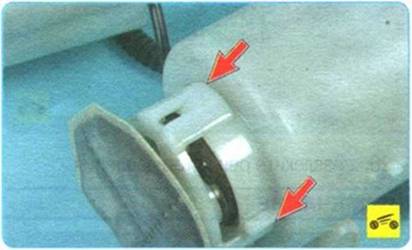

21. Отожмите фиксаторы крепления фильтра грубой очистки топлива от корпуса фильтра тонкой очистки...
22. ...корпуса регулятора давления.
23. ...и снимите фильтр грубой очистки топлива.
|
|
24. Осмотрите фильтр. Сильно загрязненный фильтр промойте или замените.
|
|
25. Аккуратно поддев отверткой...
|
|
26. ...извлеките регулятор давления. ПРИМЕЧАНИЕ
|
|
При каждом снятии и установке регулятора давления топлива заменяйте его уплотнительные кольца.
|
|
27. Выведите провода из держателя на корпусе топливного фильтра и отсоедините колодку от насоса.
28. Аккуратно надавив на топливный насос, извлеките его из корпуса фильтра тонкой очистки топлива.
29. Установите детали в порядке, обратном снятию.
30. После установки топливного модуля пустите двигатель и проверьте герметичность подсоединения топливопроводов к модулю.
