Поршень 1-го цилиндра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия для того, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась ус­тановка фаз газораспределения. При нару­шении фаз газораспределения двигатель не будет нормально работать.

Выставляйте ВМТ по меткам на зубчатых шкивах распределительных валов и на задней крышке привода газораспределительного ме­ханизма (при установке по меткам на шкиве ко­ленчатого вала в этом положении может нахо­диться поршень либо 1 -го, либо 4-го цилинд­ра). После этого обязательно убедитесь в совпадении меток на шкиве коленчатого вала и нижней части крышки ремня привода газо­распределительного механизма. Если метки на шкиве коленчатого вала и нижней части крышки ремня привода газораспределительного меха­низма не совпадают, значит, нарушена установ­ка фаз газораспределения (поршень 1 -го ци­линдра не установлен в положение ВМТ). В этом случае необходимо снять ремень при­вода газораспределительного механизма и по­вернуть коленчатый вал до совпадения меток.

Вам потребуются: все инструменты для снятия крышки головки блока цилин­дров, а также ключ «на 10».

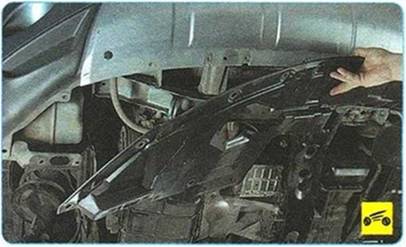

1.  Снимите правое переднее колесо и под­крылок колеса (см. «Снятие и установка брыз­говиков колес и подкрылков», с. 302).





2.  Снимите брызговик и защиту картера двигателя (см. «Снятие и установка брызгови­ка и защиты картера двигателя», с. 79).





3.   Снимите декоративный кожух двигателя

(см. «Снятие и установка декоративного кожу­ха двигателя», с. 77).

ПРИМЕЧАНИЕ________________________________

Далее установка поршня 1 -го цилиндра в по­ложение ВМТ для наглядности показано на снятом двигателе.

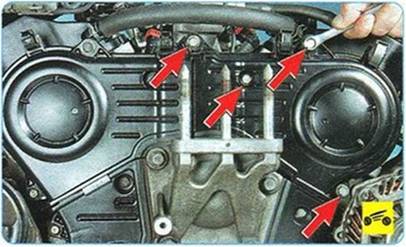

4.   Выверните четыре болта крепления пра­вой части крышки ремня привода газораспре­делительного механизма...

ПРИМЕЧАНИЕ





5.   ...и снимите ее.





6.  Снимите левую часть крышки ремня при­вода газораспределительного механизма, вывернув три болта ее крепления.

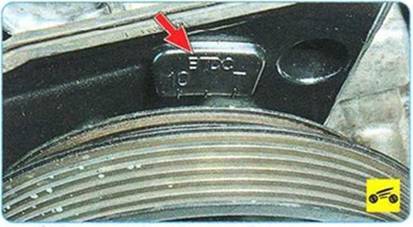

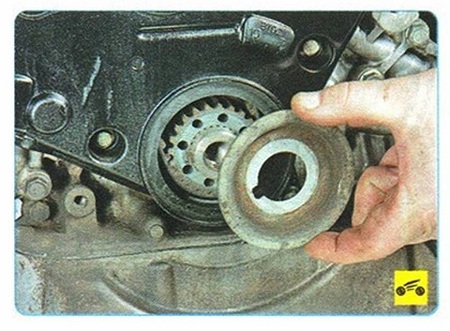

7.   Проверните коленчатый вал до совпаде­ния метки на шкиве привода вспомогатель­ных агрегатов с меткой на нижней части крышки ремня привода газораспределитель­ного механизма.. .





8.   ...при этом метки на зубчатых шкивах распределительных валов должны совпасть с метками на задней крышке газораспредели­тельного механизма.

Если метки совпали, то поршень 1-го ци­линдра находится в ВМТ такта сжатия и на­чальная установка фаз газораспределения соответствует норме.

Если метки не совпали (смещены фазы га­зораспределения), повторите установку рем­ня привода газораспределительного механиз­ма (см. «Проверка и замена ремня привода газораспределительного механизма», с. 84).

9.   Установите снятые детали в порядке, об­ратном снятию.
