Руководство | Хендай Туссан. Замена главного цилиндра привода выключения сцепления

Вам потребуются: все инструменты, необходимые для снятия педали сцепления (см. «Снятие и установка педали сцепления»), а также ключи «на 10», «на 11», «на 17», пассатижи.

1. Снимите пробку бачка главного тормозного цилиндра и откачайте, например, большим медицинским шприцем тормозную жидкость из секции бачка главного тормозного цилиндра, питающей гидропривод выключения сцепления.

Примечание
Бачок, общий для главных цилиндров привода тормозов и выключения сцепления, состоит из трех отдельных секций: двух для раздельных контуров гидропривода тормозов и одной для гидропривода выключения сцепления.

2. Сожмите отогнутые усики хомута крепления шланга подачи жидкости в главный цилиндр привода выключения сцепления, сдвиньте хомут по шлангу...

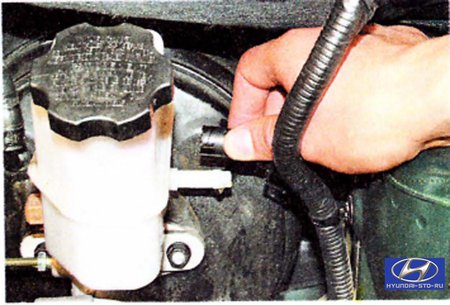

3. ...и отсоедините шланг от бачка главного тормозного цилиндра.

4. Аналогично сожмите отогнутые усики хомута крепления шланга к главному цилиндру привода выключения сцепления, сдвиньте хомут по шлангу...

5. ...и снимите шланг.

6. Отверните гайку крепления трубки к главному цилиндру привода выключения сцепления, удерживая штуцер от проворачивания вторым ключом...

7. ...и отсоедините трубку от главного цилиндра.

8. Снимите педаль сцепления в сборе с кронштейном и главным цилиндром привода выключения сцепления (см. «Снятие и установка педали сцепления»).

9. Извлеките шплинт крепления наконечника штока главного цилиндра привода выключения сцепления к пальцу педали...

10. ...и снимите с пальца плоскую пластмассовую шайбу.

11. Выверните два болта крепления главного цилиндра к кронштейну педали сцепления...

12. ...и снимите главный цилиндр...

13. ...снимая наконечник его штока с пальца педали.
14. Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода (см. «Прокачка гидропривода выключения сцепления»).
