Признаком необходимости замены подшипника выключения сцепления является повышенный шум в момент нажатия на педаль сцепления.

Примечание
При замене подшипника выключения сцепления по причине шума проверьте состояние лепестков диафрагменной пружины нажимного диска. При сильном износе концов лепестков в местах контакта с подшипником замените нажимной диск в сборе.

Подшипник 1 выключения сцепления в сборе с муфтой установлен на направляющей втулке и соединен с вилкой 2 выключения сцепления. Вилка своими цапфами вставлена в заплечики муфты подшипника и поворачивается в двух пластмассовых втулках, установленных в отверстиях картера сцепления.
Вам потребуются: ключ «на 14», отвертка с плоским лезвием.
1. Снимите коробку передач (см. «Снятие и установка коробки передач»), если она не была снята для ремонта сцепления.

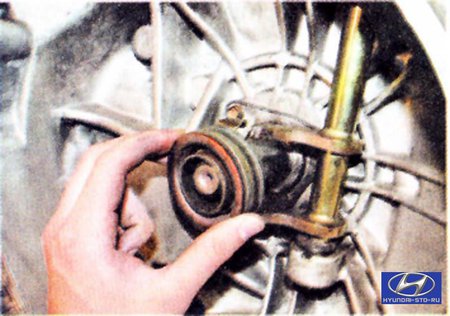

2. Перемещая подшипник выключения сцепления вперед по направляющей, выведите вилку из заплечиков его муфты и снимите подшипник.
3. Установите подшипник выключения сцепления в порядке, обратном снятию.

Примечание

Перед установкой нового подшипника нанесите на заплечики его муфты...

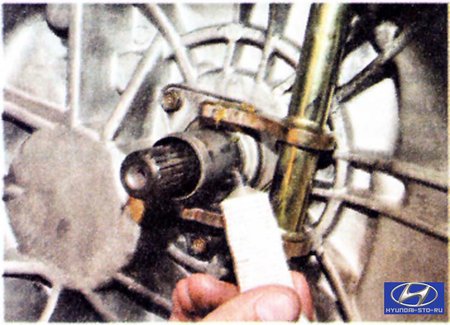

...и на поверхность направляющей втулки консистентную тугоплавкую смазку.

Для снятия вилки выключения сцепления выполните следующее.
1. Снимите подшипник выключения сцепления (см. выше в данном подразделе).

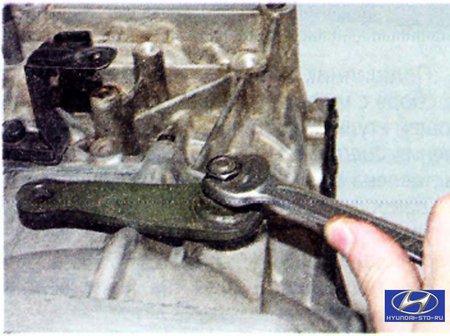

2. Отверните гайку крепления рычага к вилке...

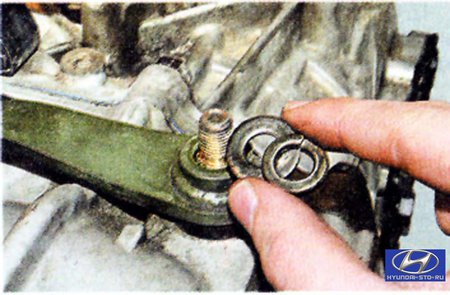

3. ...снимите пружинную и плоскую шайбы...

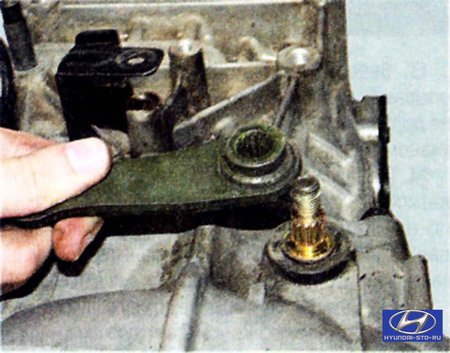

4. ...а затем снимите рычаг со шлицевого хвостовика вала вилки.

Предупреждение
Перед снятием рычага с хвостовика вала вилки выключения сцепления пометьте любым способом взаимное расположение рычага и вала, чтобы при обратной сборке установить рычаг в прежнее положение. Если установить рычаг с угловым смещением, не удастся добиться нормальной работы привода выключения сцепления.

5. Подденьте отверткой край верхней втулки вала вилки...

6. ...и извлеките втулку из отверстия картера сцепления.

7. Приподнимите вилку вверх настолько, чтобы нижняя цапфа вала вилки вышла из нижней втулки, наклоните вилку вбок...

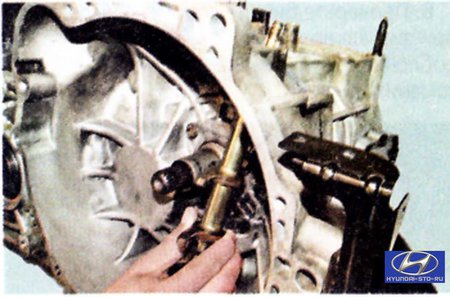

8. ...и извлеките ее из картера сцепления.

9. Снимите с нижней цапфы вала вилки уплотнительное войлочное кольцо.

10. При необходимости извлеките из картера сцепления нижнюю втулку вала выключения сцепления.
11. Установите детали в порядке, обратном снятию.

Примечания

При установке пластмассовых втулок вала выключения сцепления обратите внимание на то, чтобы выступ (показан на фото стрелкой) на втулке попал в паз на приливе картера.
Смажьте консистентной смазкой втулки...

...и цапфы вилки.
