Fiat Albea. ЗАМЕНА ПОДШИПНИКА И ВИЛКИ ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ





Признаком необходимости заме­ны подшипника выключения сцеп­ления является повышенный шум в момент нажатия на педаль сцеп­ления.

Вам потребуются: отвертка с плоским лезвием...



Рис 6.3. Схема затяжки болтов крепления сцепления





...разжимной съемник стопор­ных колец.

ПРИМЕЧАНИЕ

При замене подшипника выключения сцепления по причине шума проверьте состояние лепестков нажимной пружи­ны нажимного диска. При сильном из­носе концов лепестков в местах контак­та с подшипником замените нажимной диск в сборе.

1.       Снимите коробку передач (см. «Снятие и установка коробки пере­дач», с. 165).





2.       Преодолевая сопротивление фиксаторов крепления подшипни­ка к вилке выключения сцепления, отсоедините подшипник от вилки...

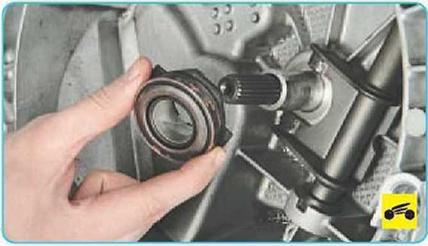

3.       ...снимите его с направляющей втулки и первичного вала коробки передач.

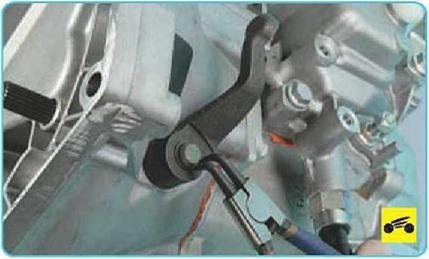

4.      Съемником разожмите сто­порное кольцо...





5. ...и снимите кольцо, выведя его из проточки вала выключения сцепления.

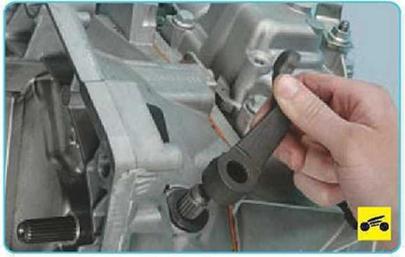

7.      ...и верхнюю втулку вала вилки выключения сцепления.

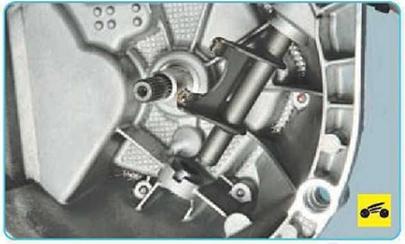

9.     ...поднимите вверх до полного извлечения нижней части вала из нижней втулки...

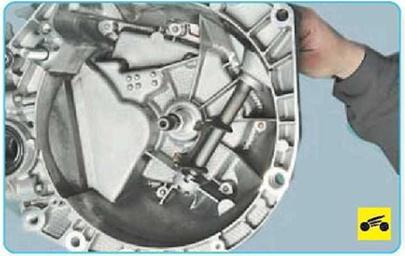

10.       ...и снимите вилку с валом, выведя верхнюю часть вала из от­верстия в картере сцепления.

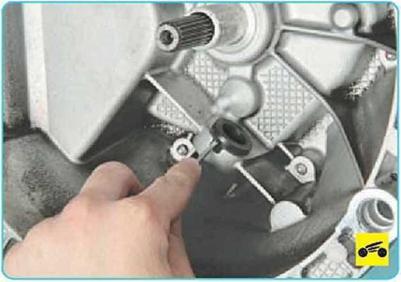

11.       При необходимости поддень­те отверткой и извлеките из карте­ра сцепления нижнюю втулку вала.

12.       Замените неисправные де­тали.

13.       Установите детали в поряд­ке, обратном снятию. Смажьте втулки консистентной смазкой. Перед установкой подшипника выключения сцепления смажьте наружную поверхность направля­ющей втулки тонким слоем конси­стентной смазки.
