Fiat Albea. СНЯТИЕ И УСТАНОВКА ТОПЛИВНОЙ РАМПЫ ДВИГАТЕЛЯ 350А1000 (1.4 Л)
Топливную рампу снимают для замены при повреждении (поломка штуцеров), для замены форсунок или получения доступа к другим узлам.
Вам потребуется ключ TORX T30.
1. Снизьте давление в системе питания (см. «Снижение давления в системе питания двигателя», с. 142).
2. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра», с. 143).
|
|
3. Отожмите фиксатор колодки жгута проводов форсунок...
4 и разъедините колодку.
|
|

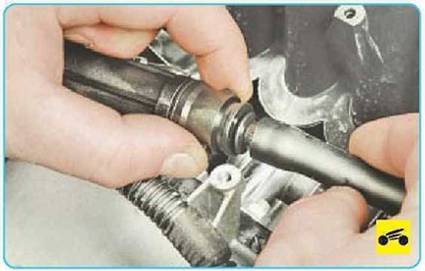

5. Нажмите на фиксаторы наконечника топливного шланга...
|
|
6. ...и отсоедините топливный шланг от штуцера топливной рампы.
|
|
7. Выверните два болта крепления топливной рампы к впускной трубе...
ПРИМЕЧАНИЕ
|
|
Так расположены болты крепления топливной рампы.
|
|
8. ...и снимите топливную рампу в сборе с форсунками, преодолевая сопротивление резиновых уплотнителей.
Если при снятии рампы какая-либо форсунка осталась во впускной трубе, обязательно замените фиксатор этой форсунки.
9. При необходимости снимите с рампы форсунки (см. «Снятие, проверка и установка форсунок», с. 148).
ПРИМЕЧАНИЕ
Уплотнительные кольца форсунок заменяйте новыми при каждом снятии или разборке топливной рампы.
10. Установите топливную рампу в последовательности, обратной разборке и снятию, смазав уплотнительные кольца форсунок моторным маслом.
11. Подсоединив топливный шланг к рампе, пустите двигатель и проверьте герметичность уплотнений форсунок и соединения шланга с рампой.
