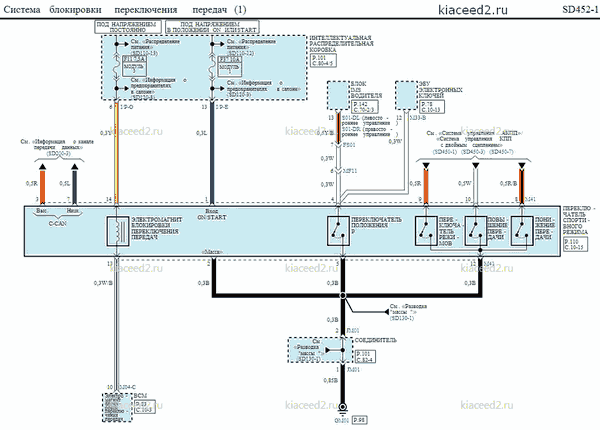

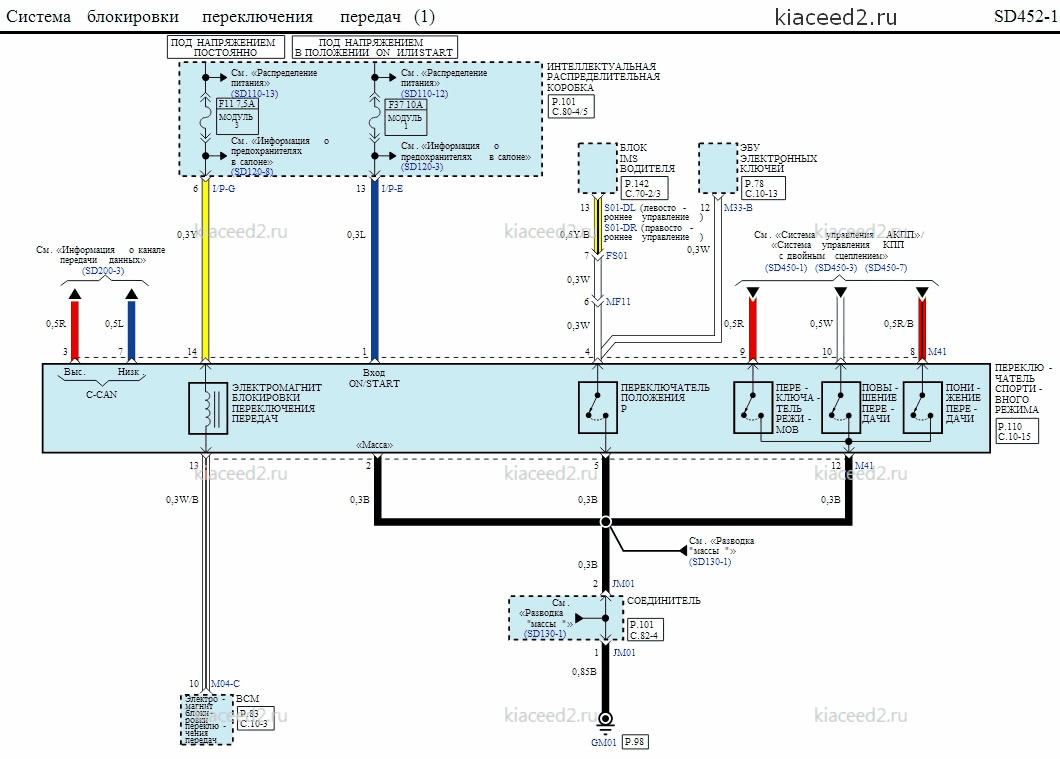

Kia Ceed. Электросхема - Система блокировки переключения передач





схема блокировки переключения передач

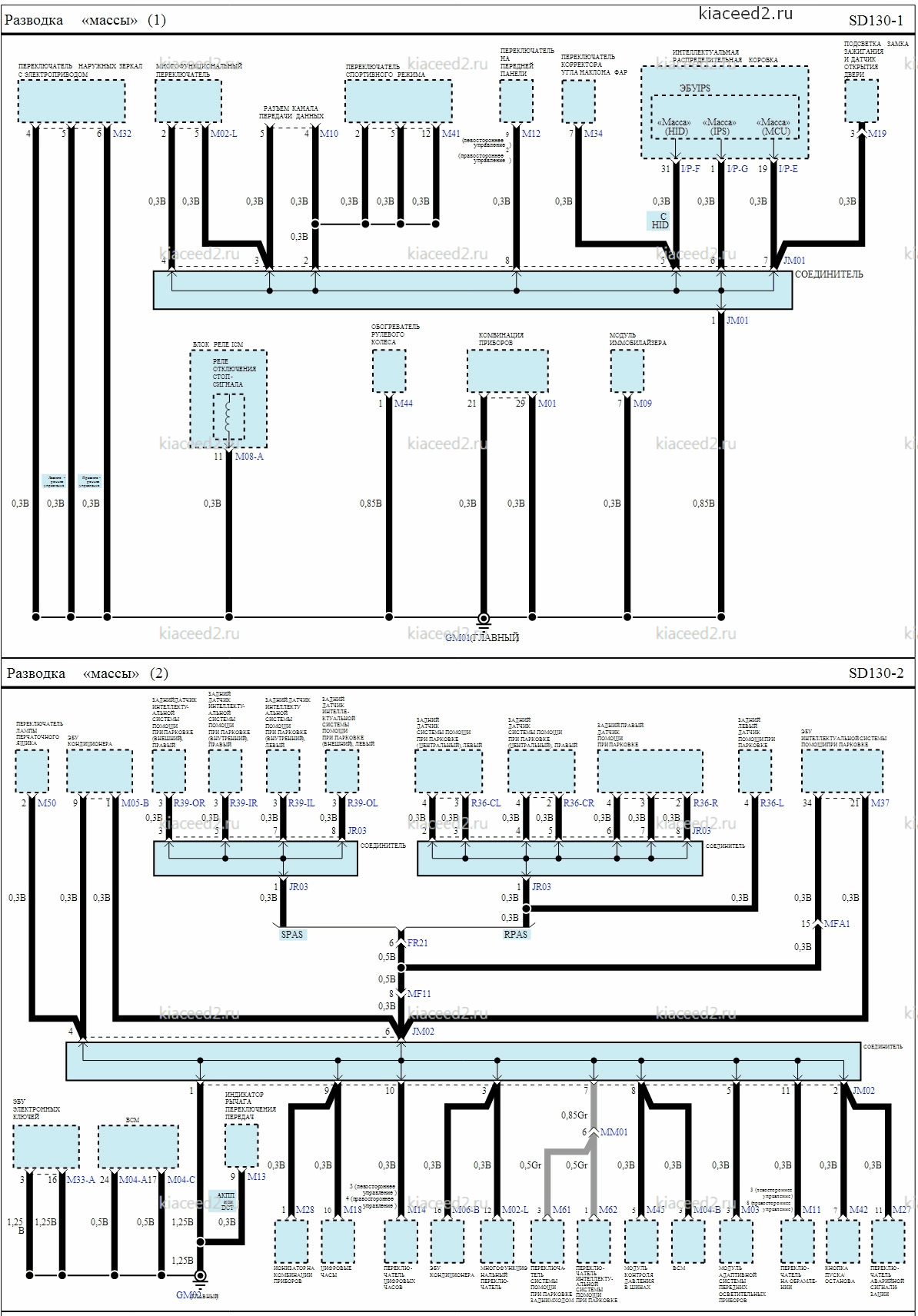

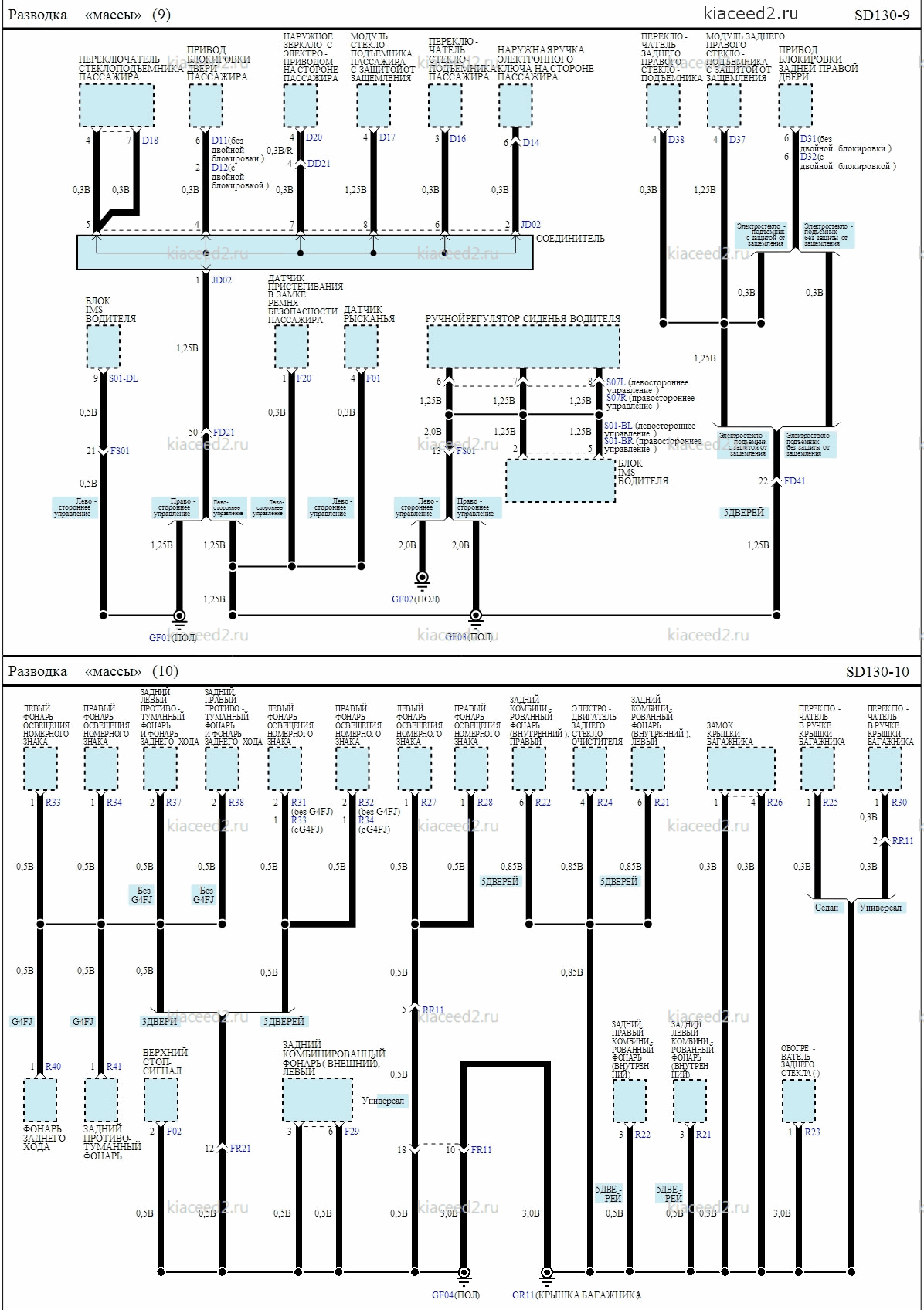

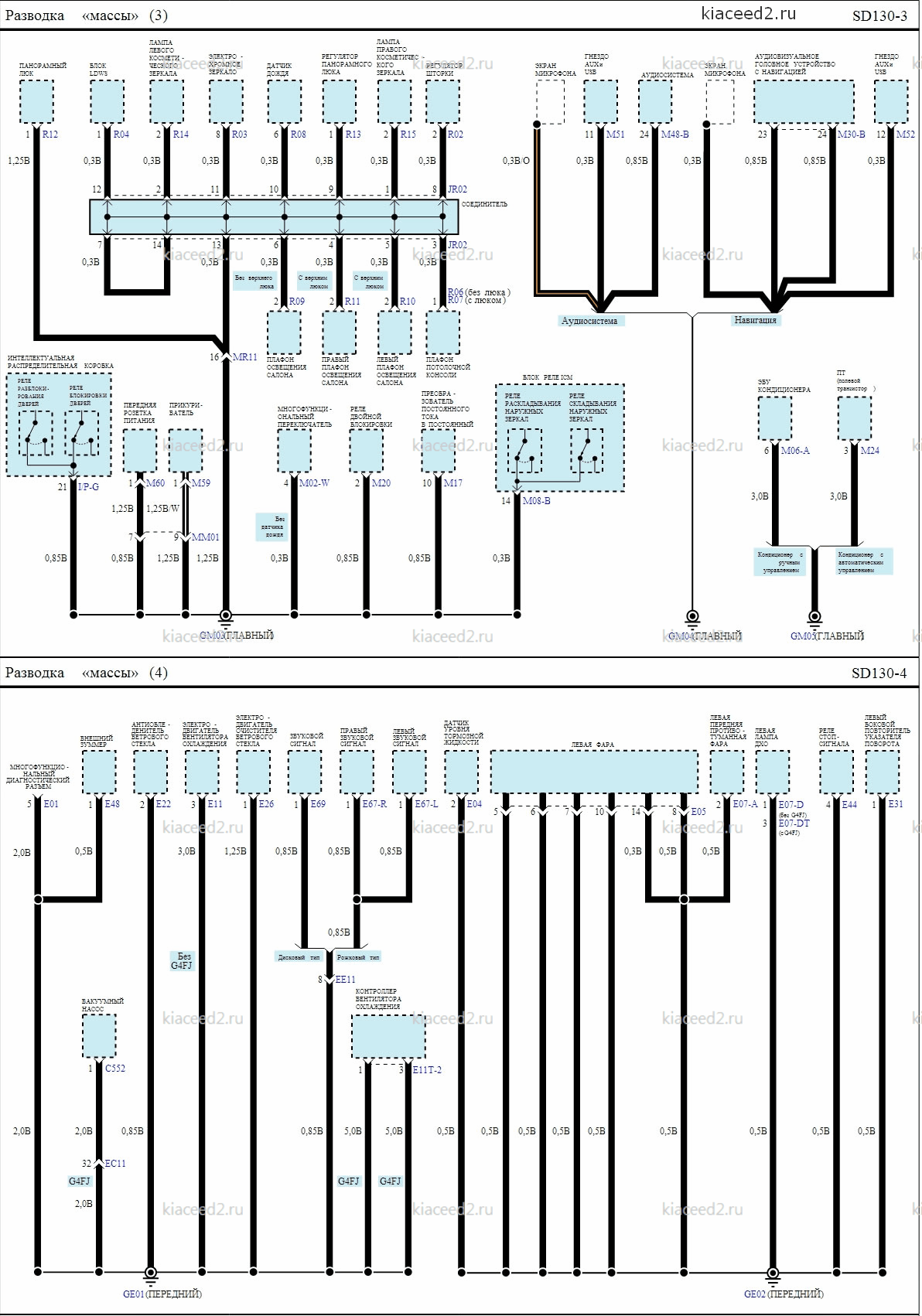

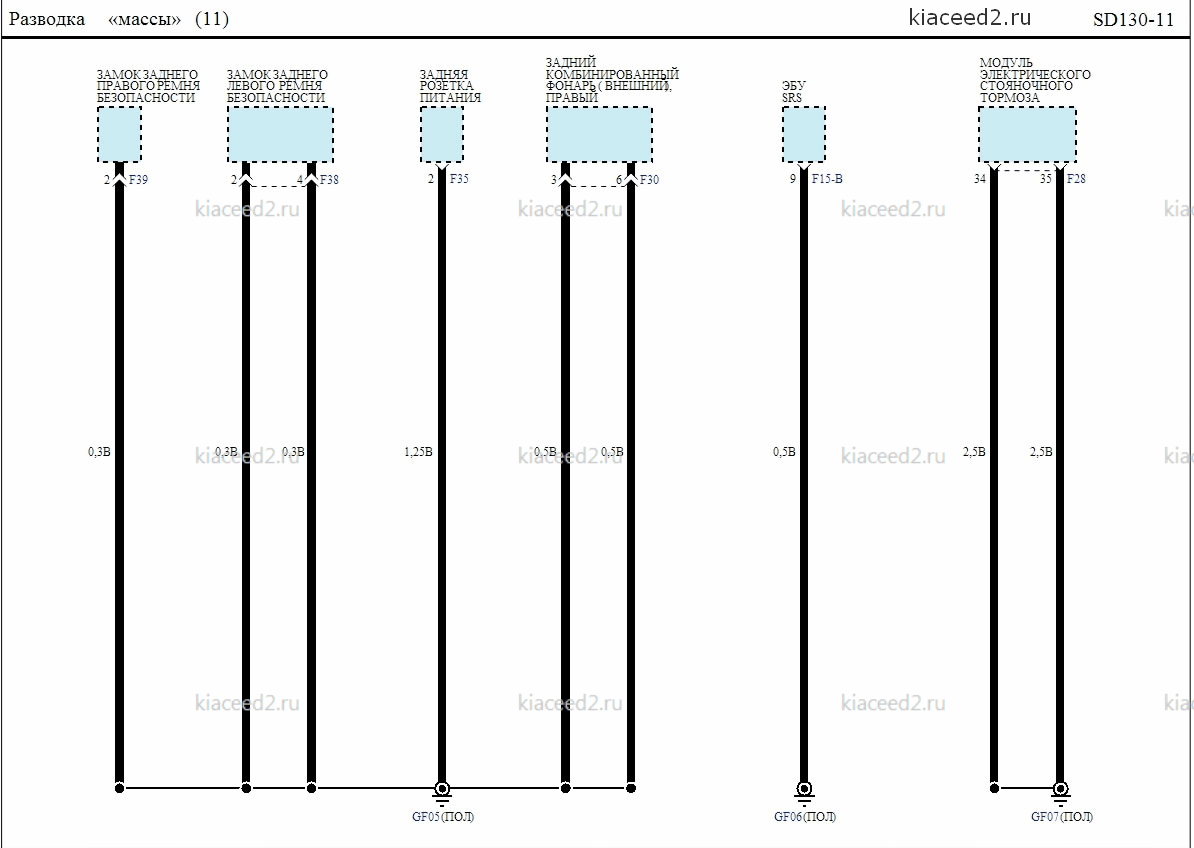

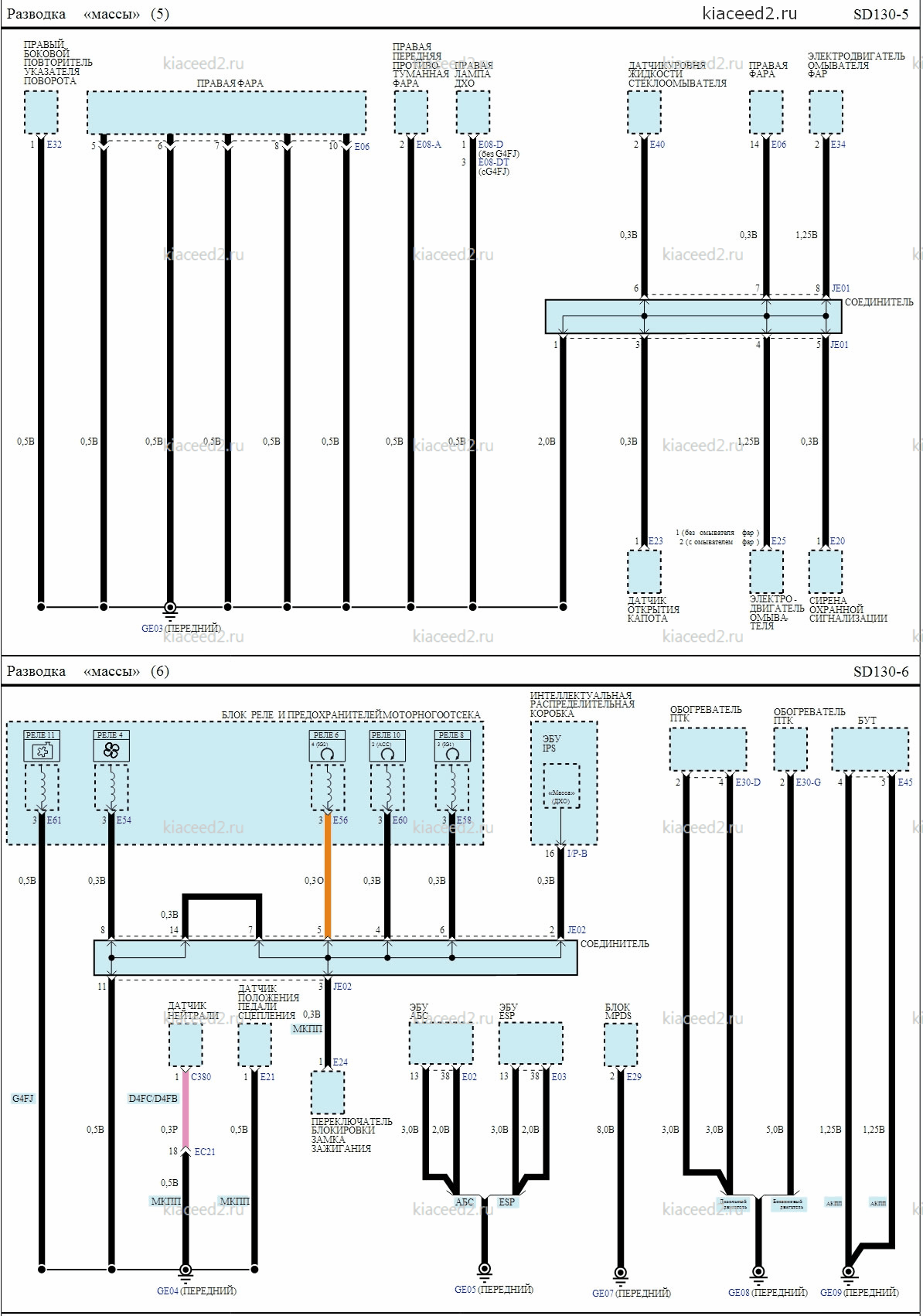

Kia Ceed. Электросхема - Разводка «массы»

схема разводки массы

электросхемма проводки массы

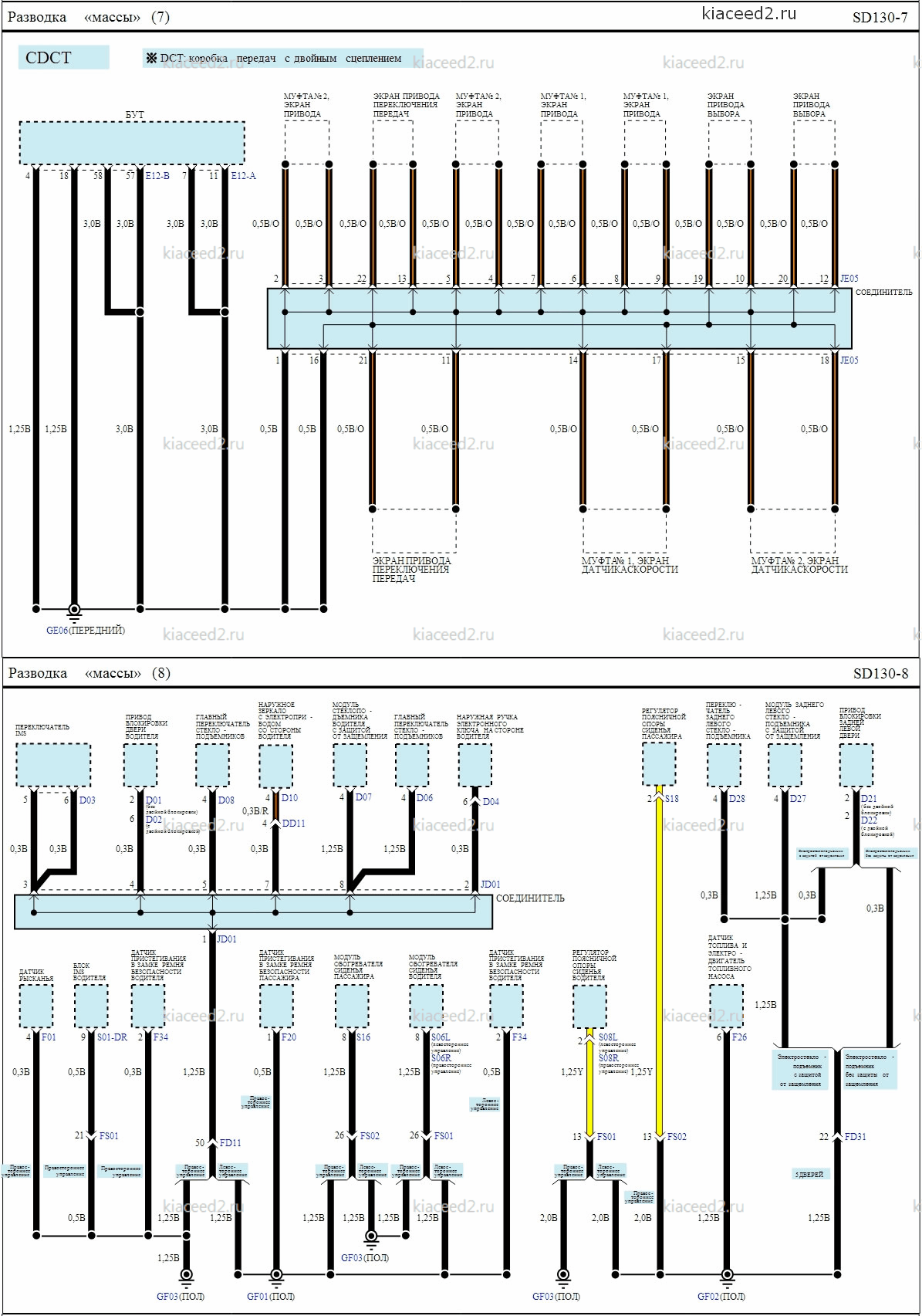

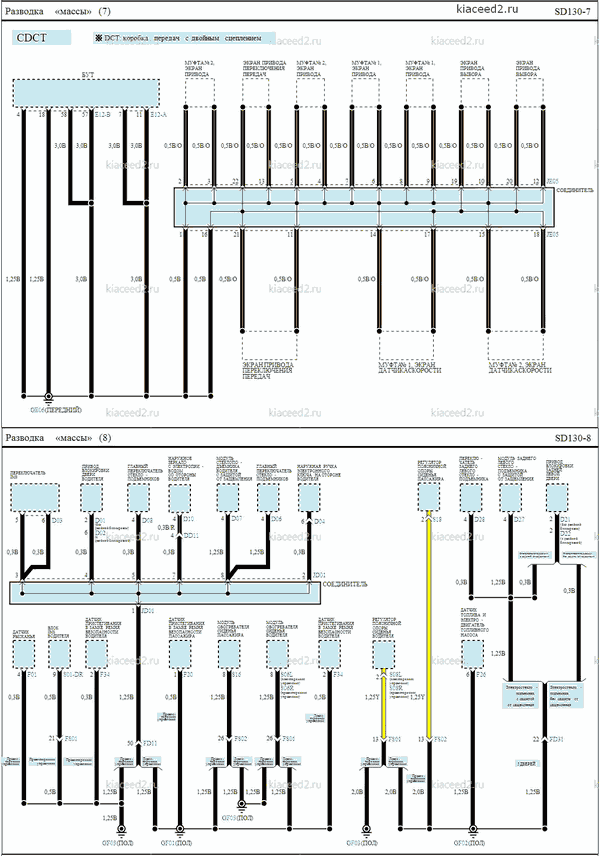

СDCT      DCT: коробка передач с двойным сцеплением

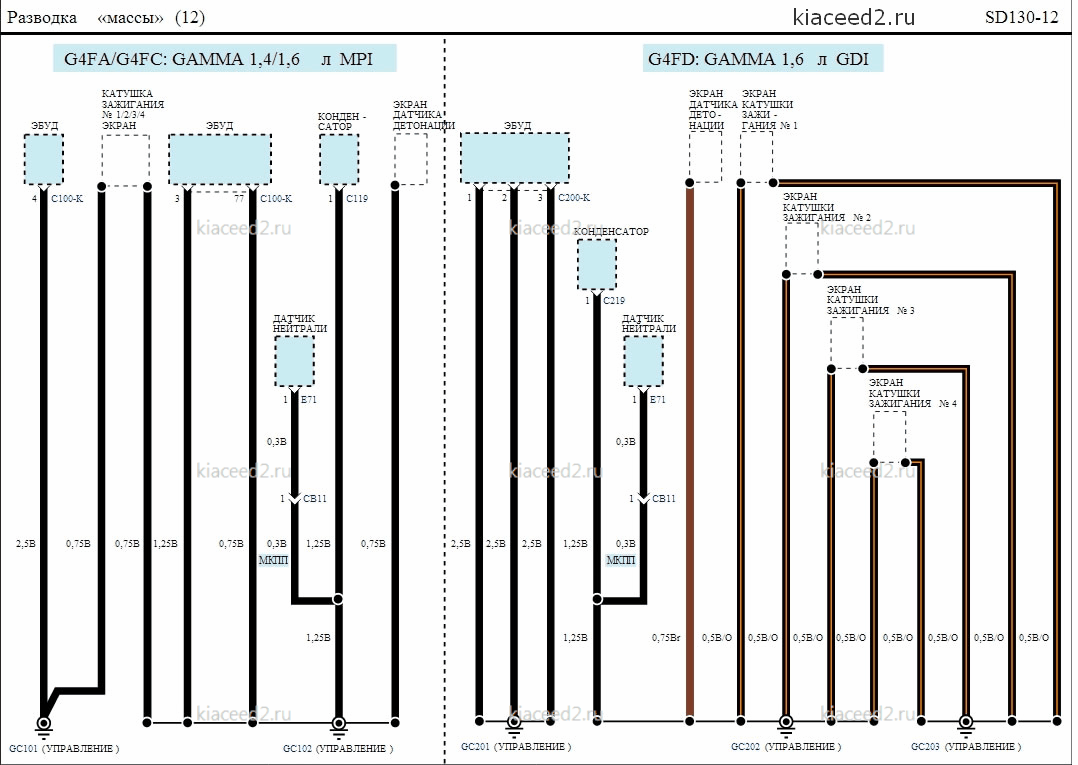

G4FA/G4FC: GAMMA 1,4/1,6л MPI
G4FD: GAMMA 1,6л GDI

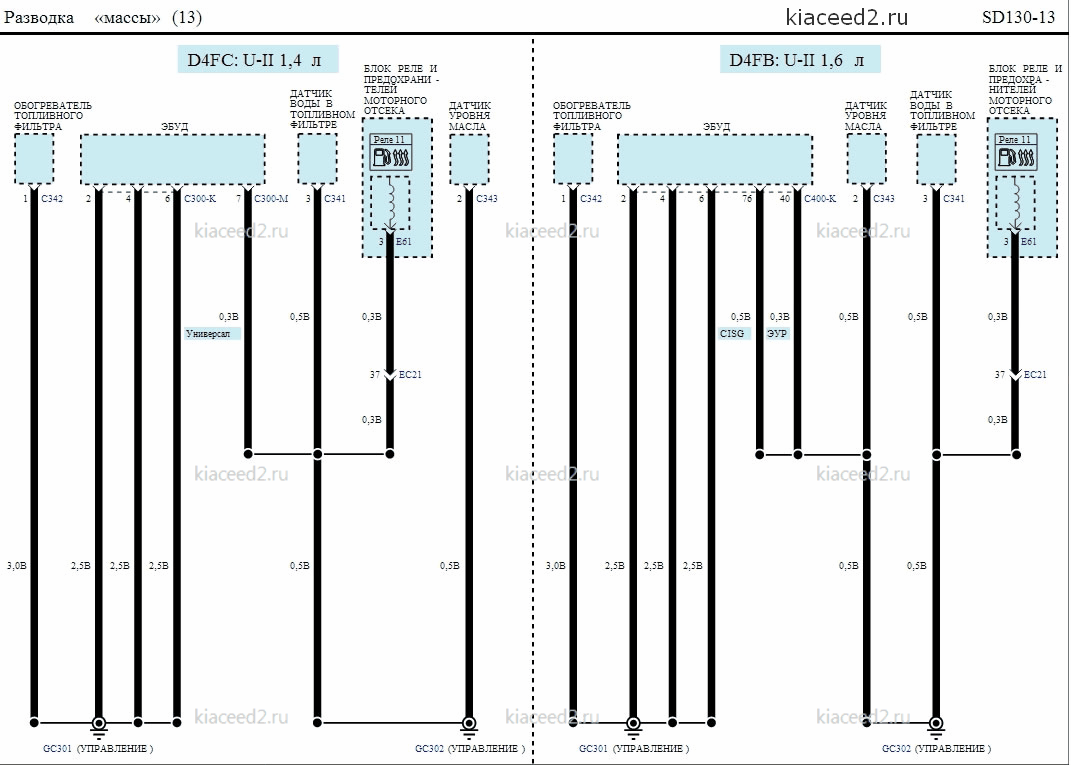

D4FC: U-II 1,4 л
D4FB: U-II 1,6 л

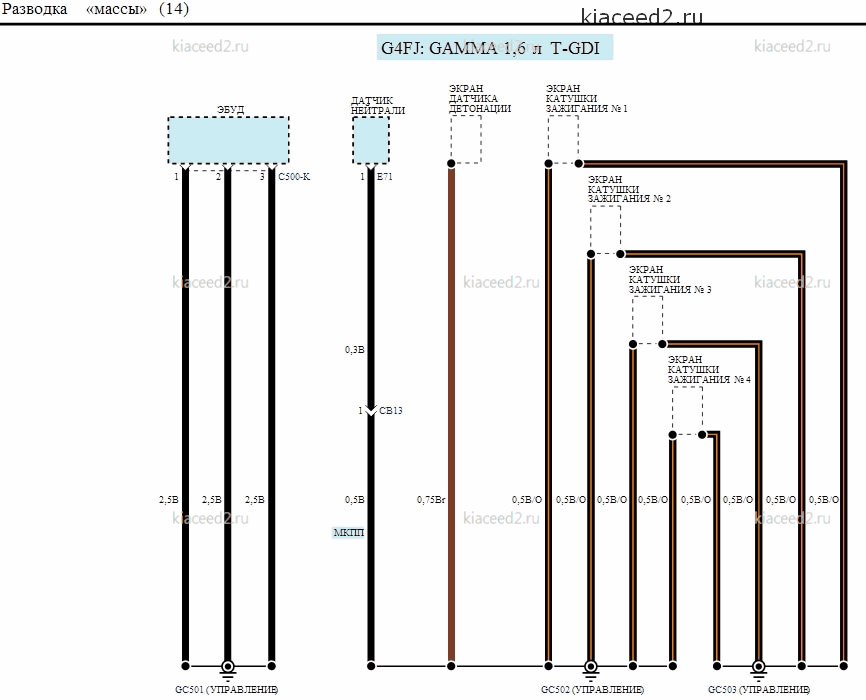

G4FJ: GAMMA 1,6л T-GDI
