Kia Ceed. Электросхема - Система управления АКПП

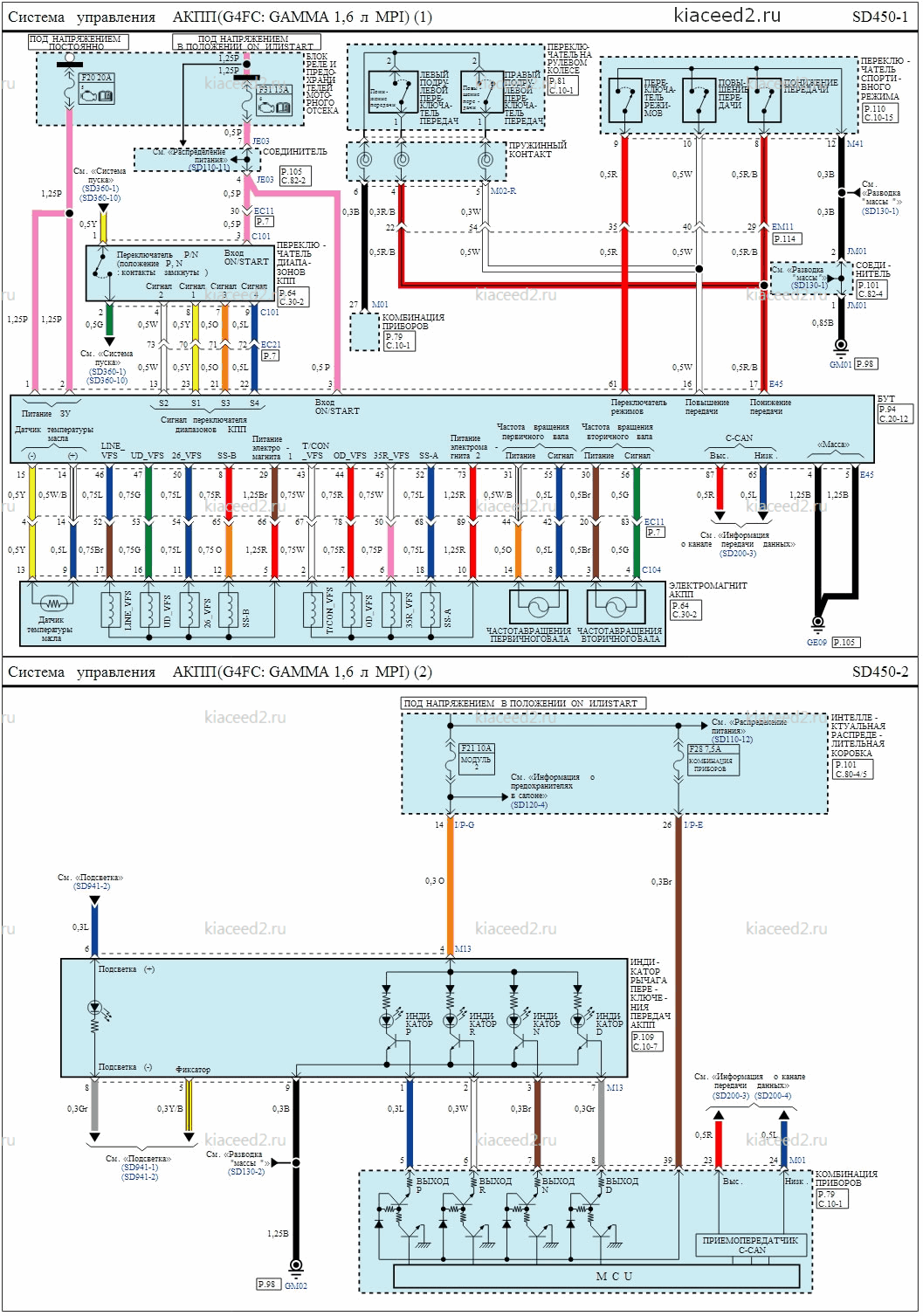

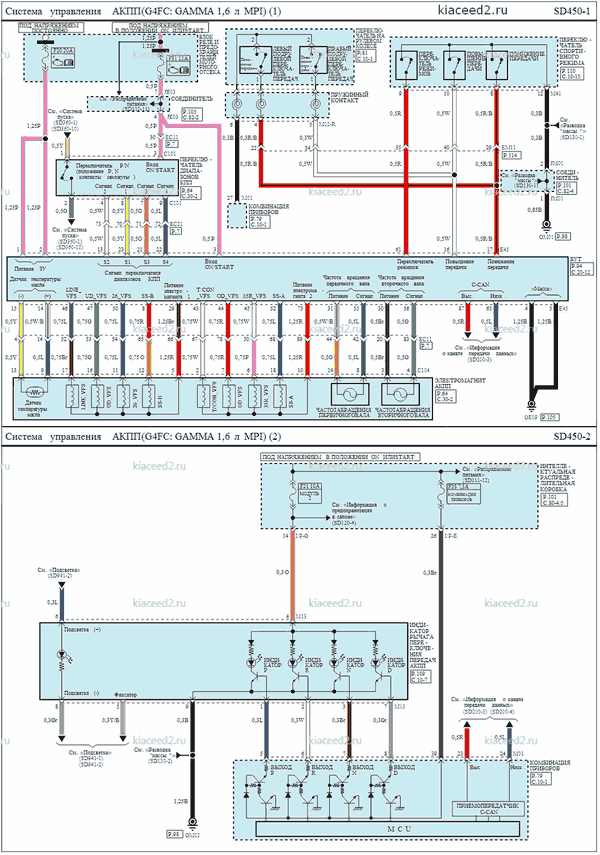

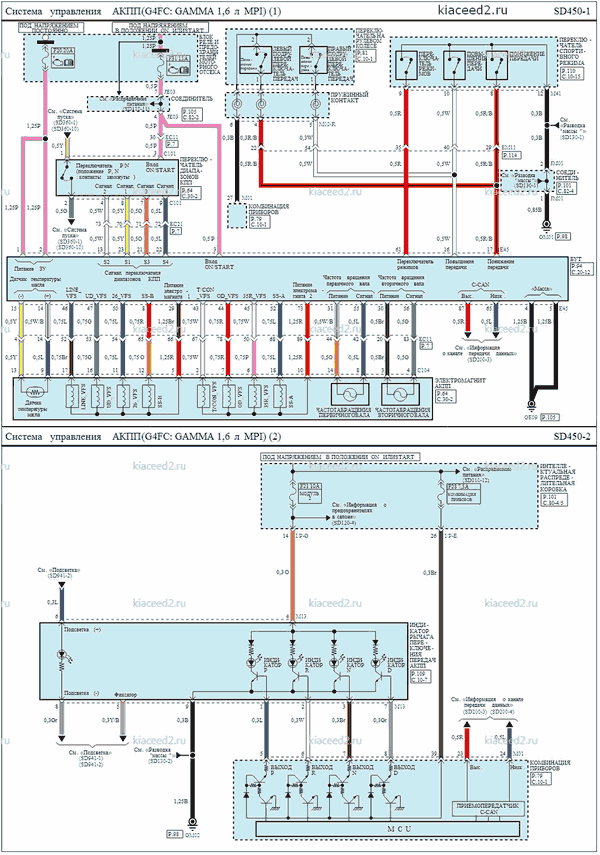

схема управления автоматической коробкой передач

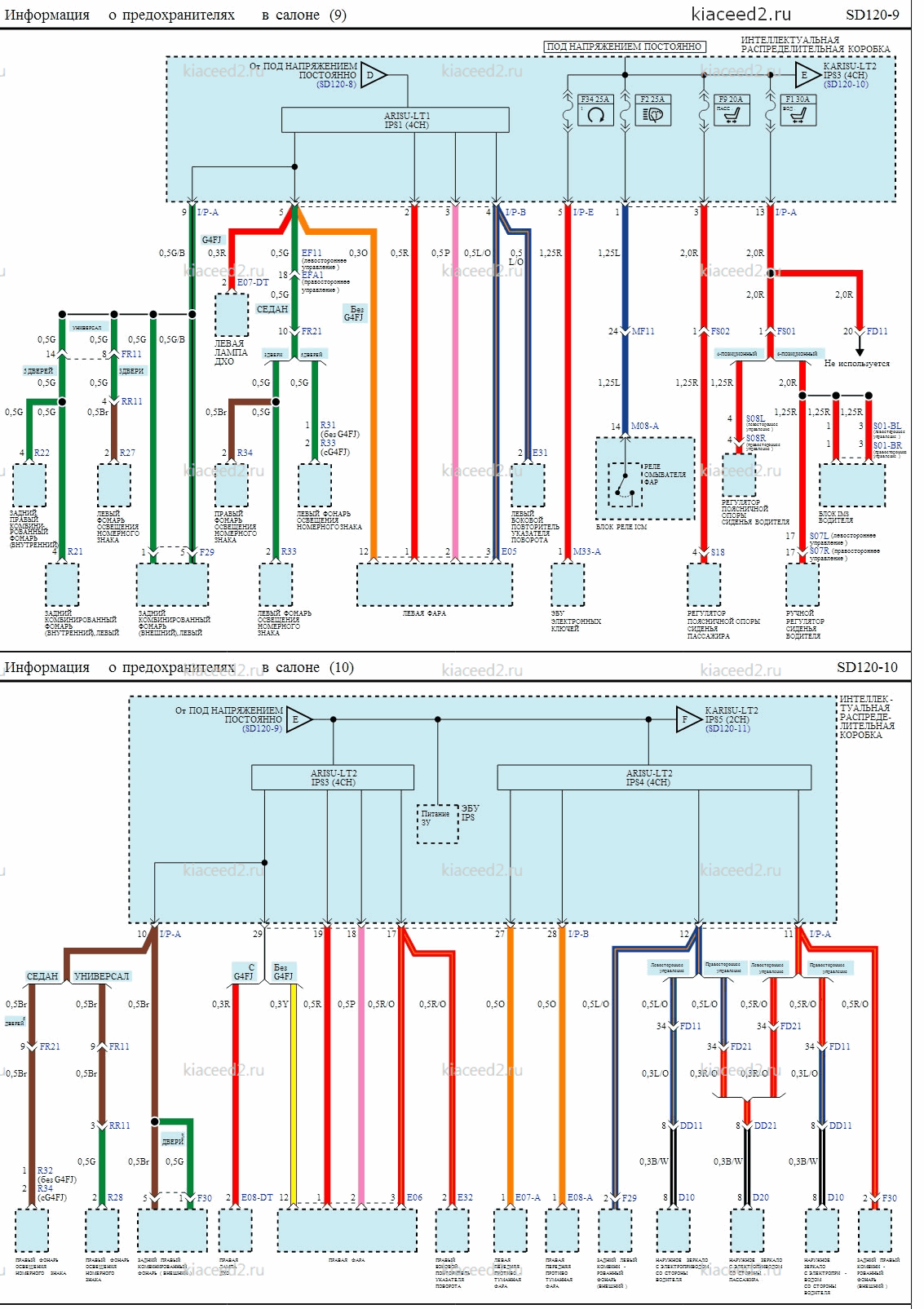

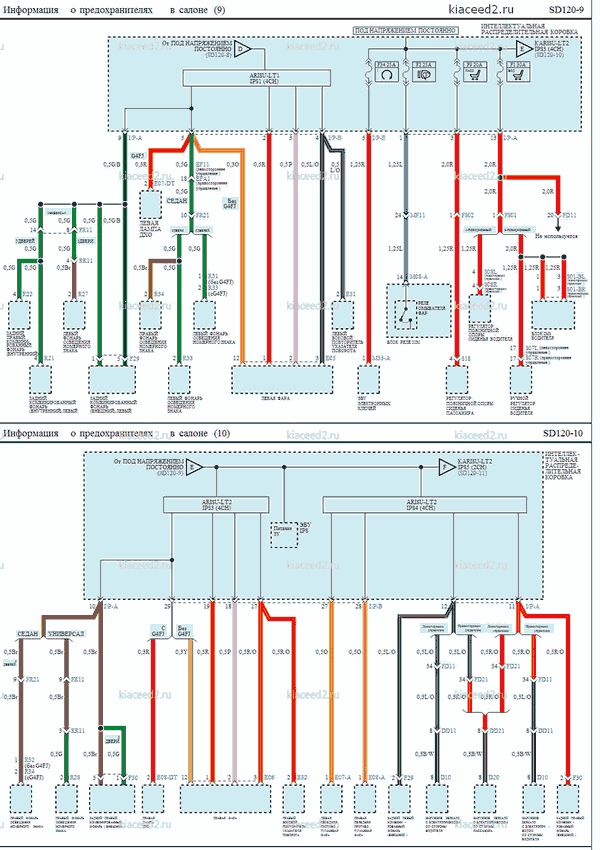

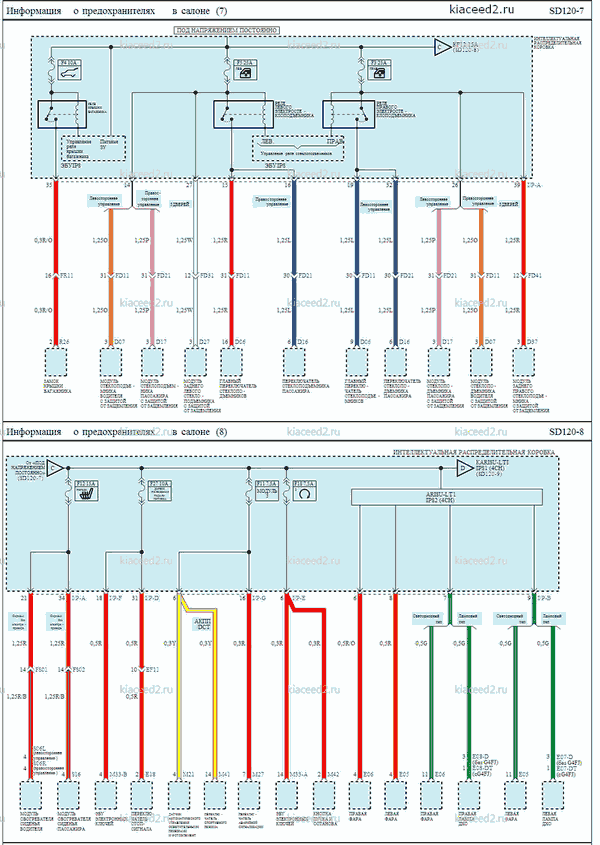

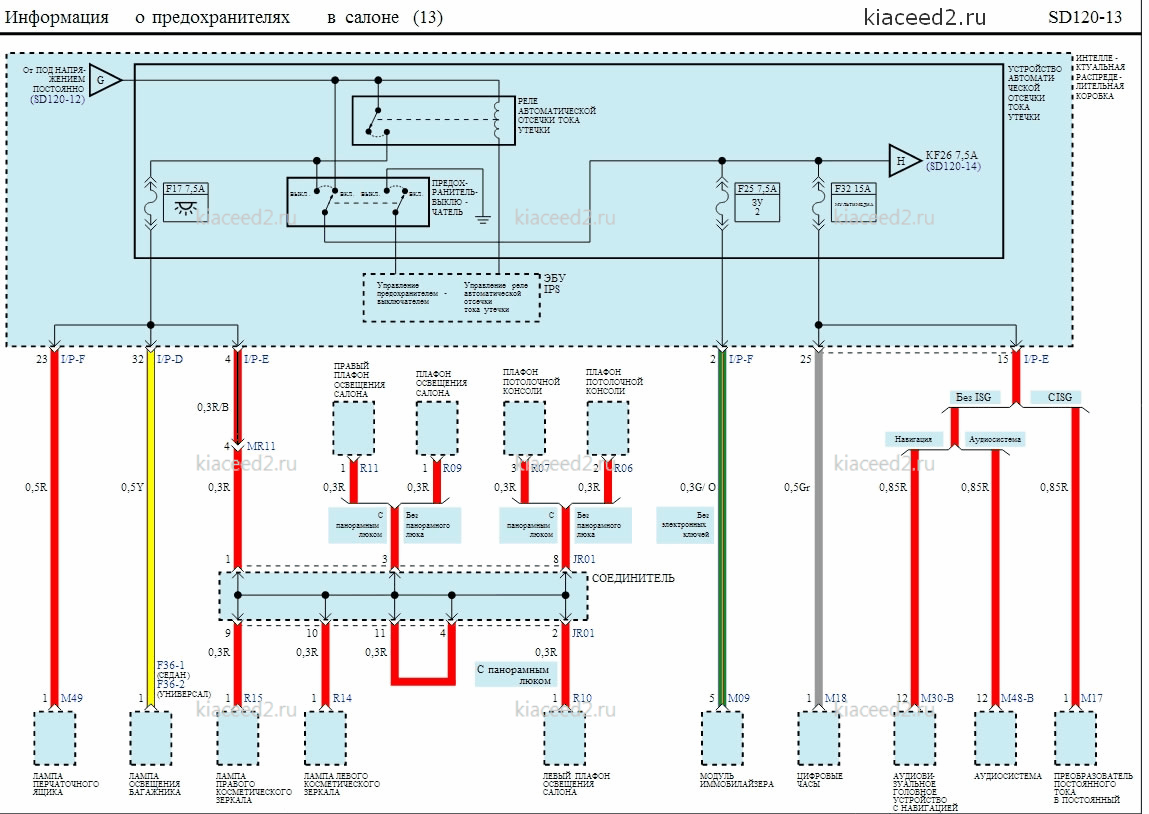

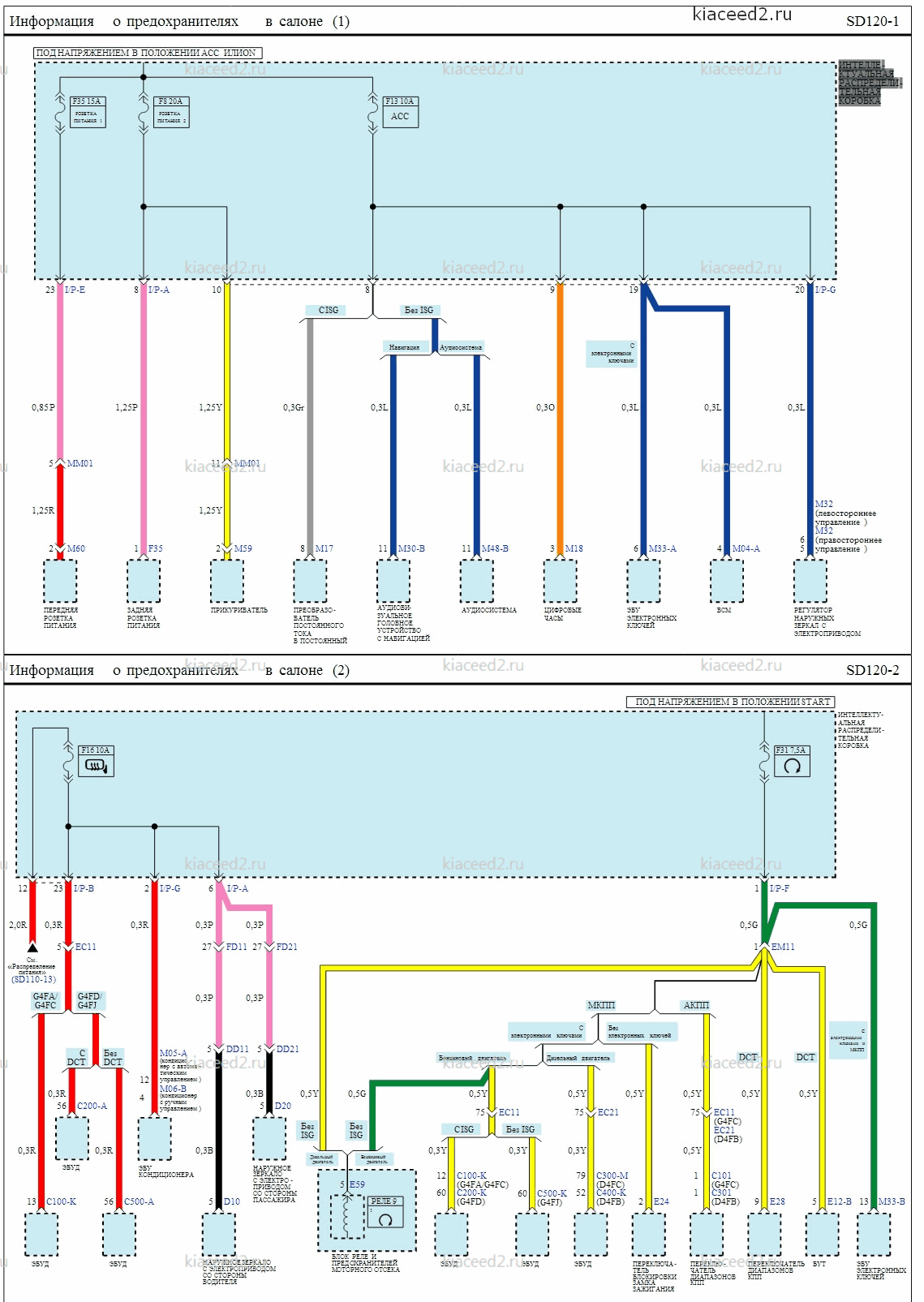

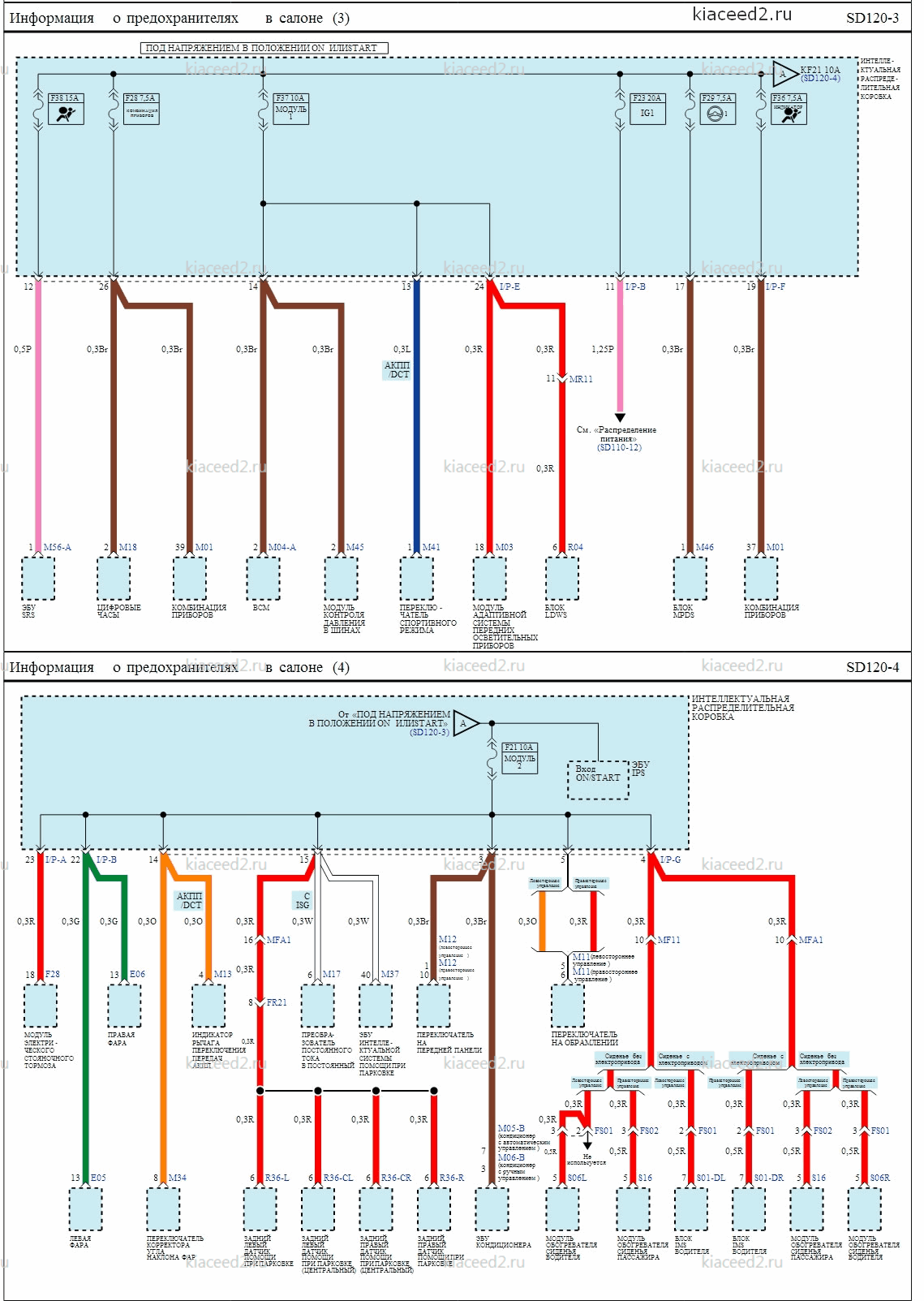

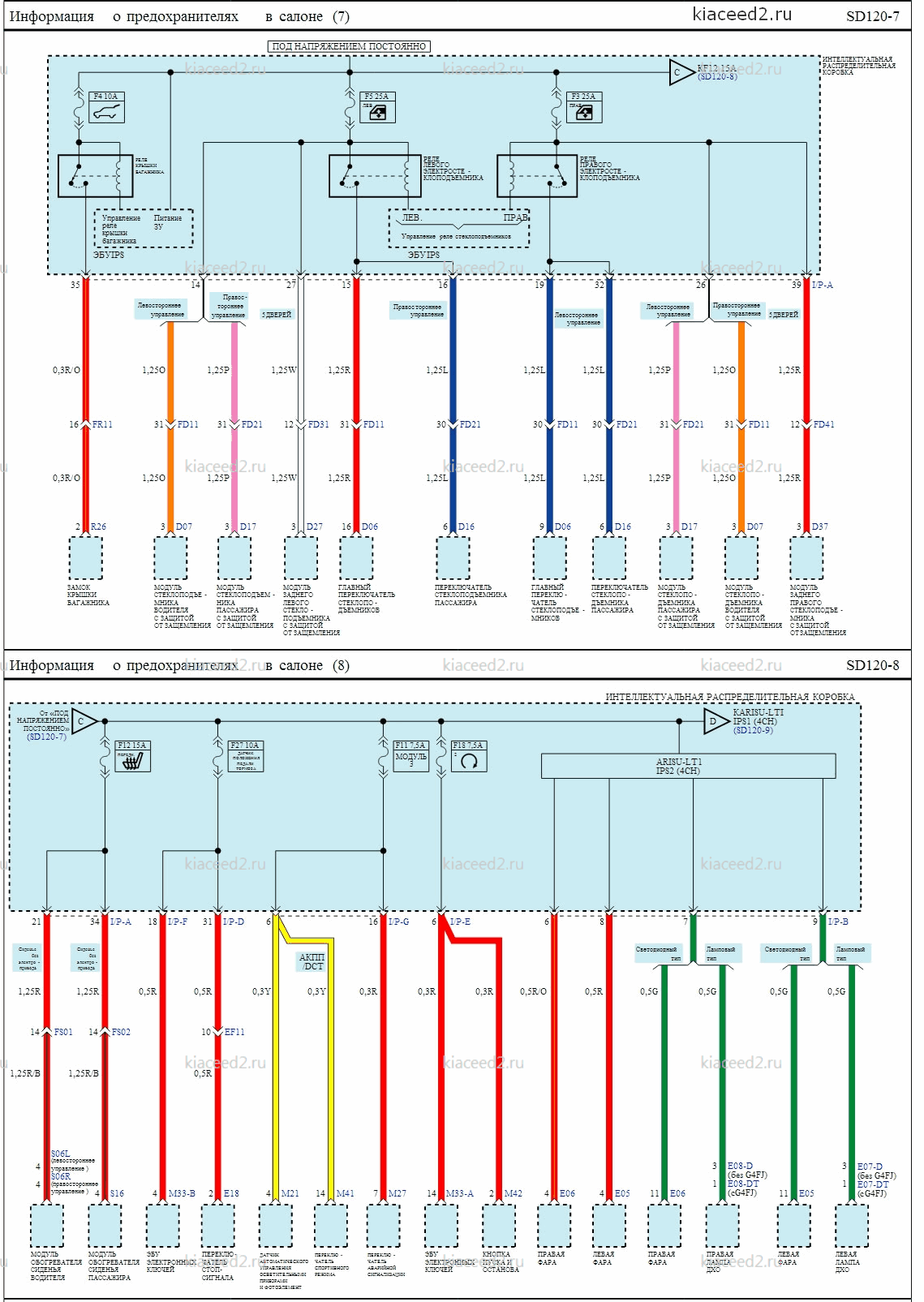

Электросхема - Информация о предохранителях в салоне, интеллектуальная распределительная коробка

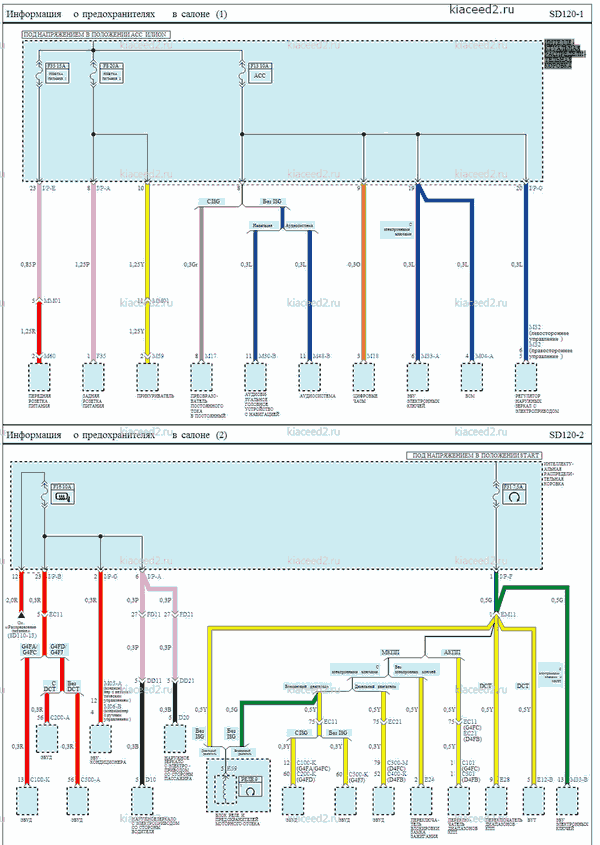

схема интеллектуального блока

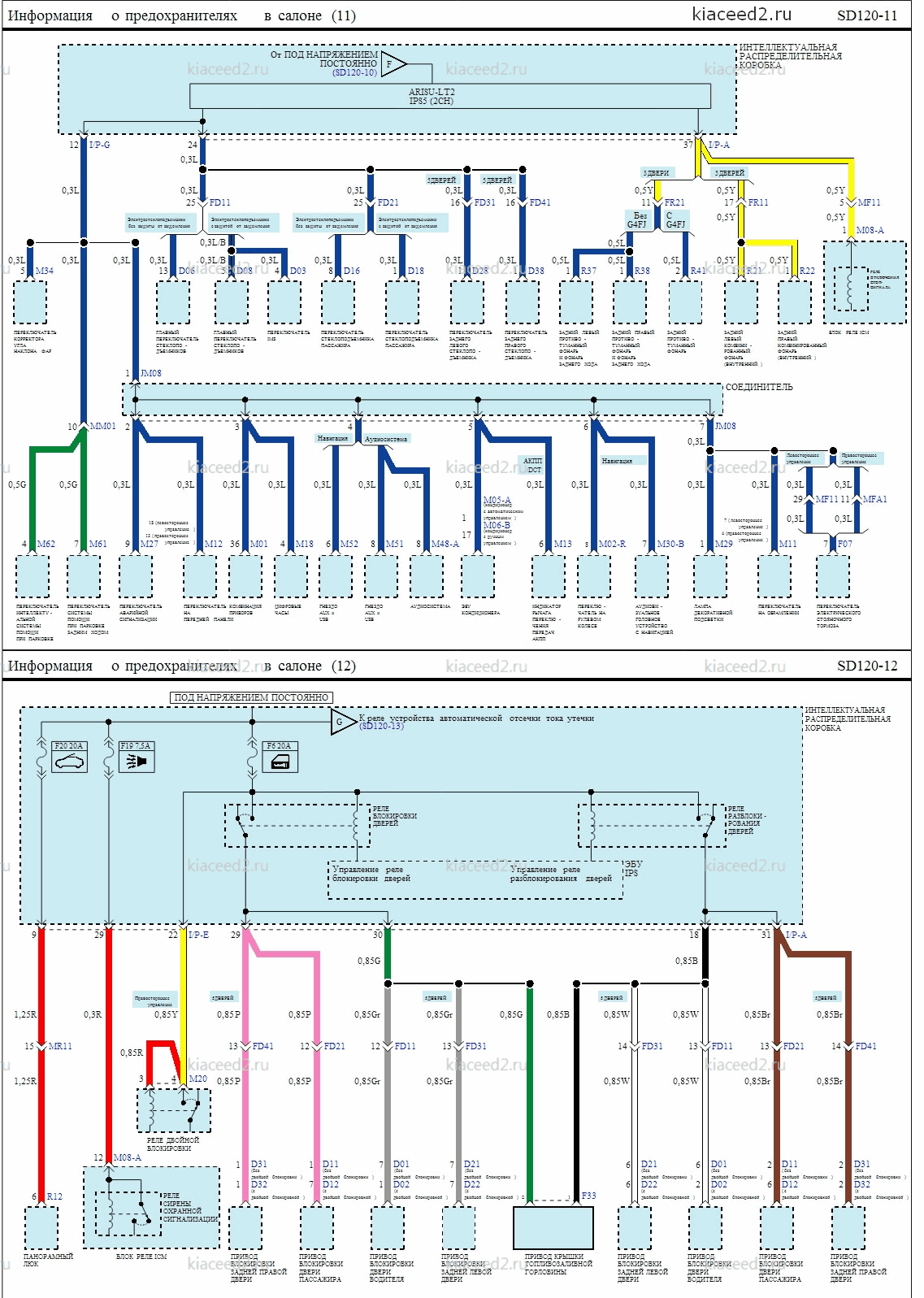

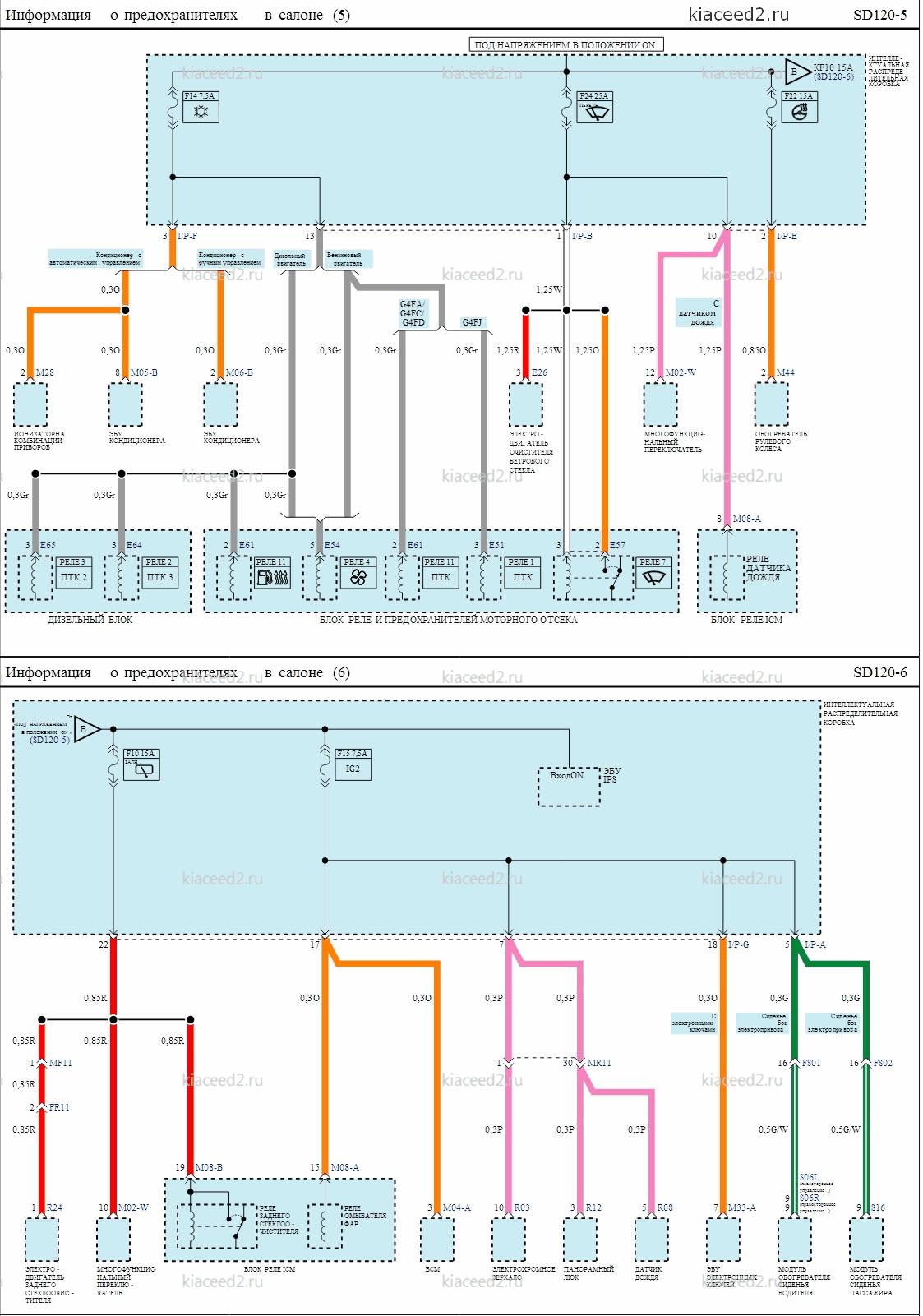

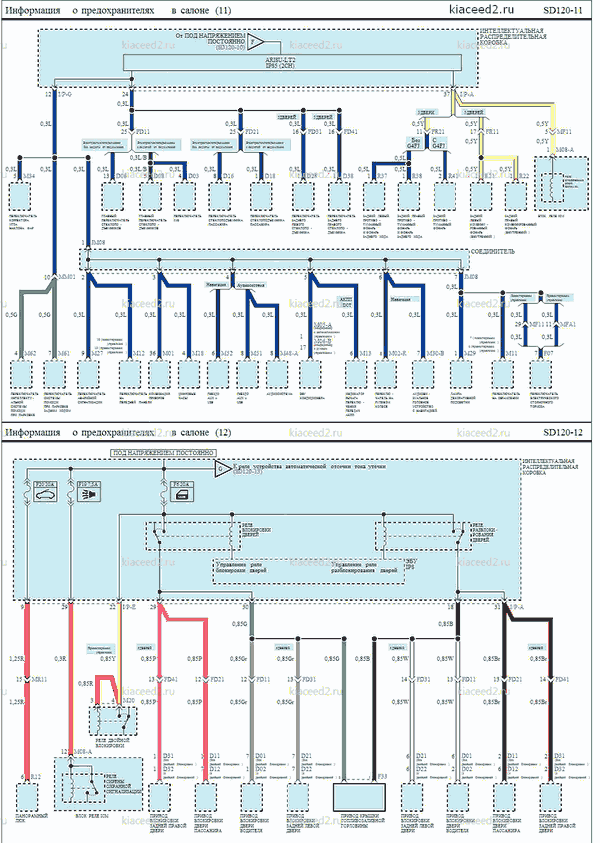

электрическая схема блока реле и предохранителей в салоне

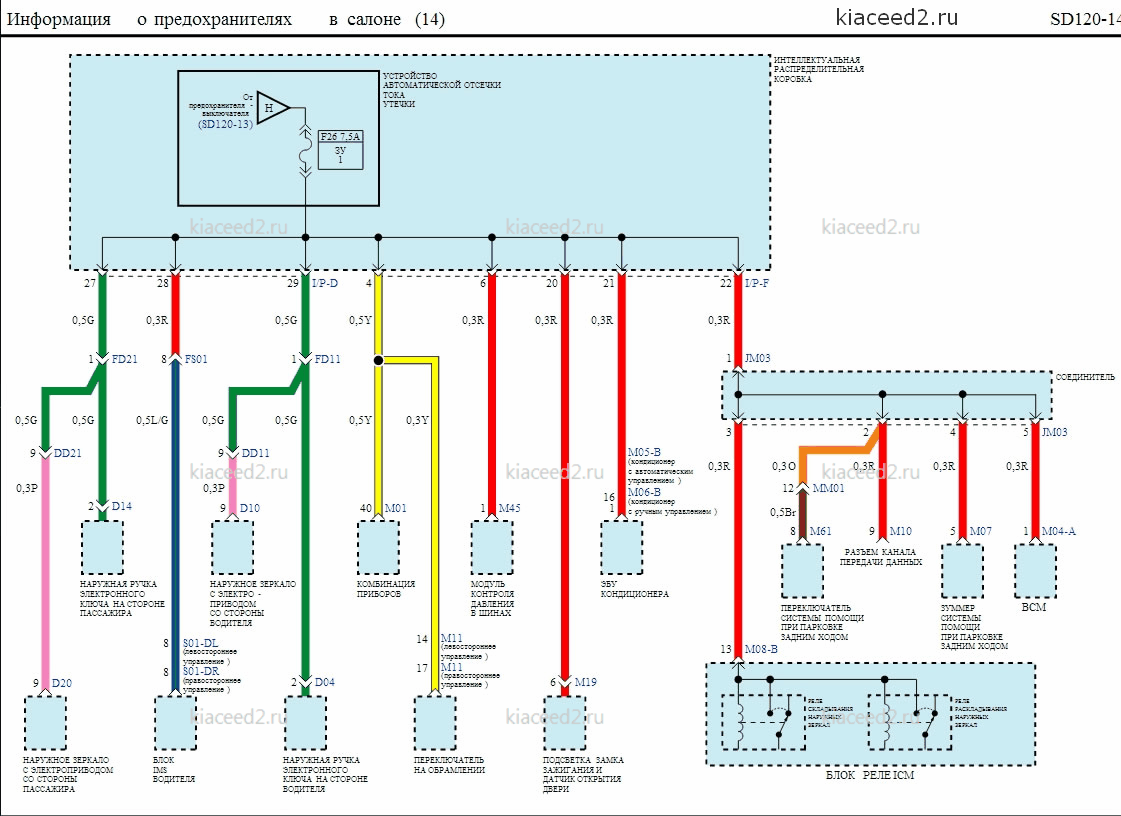

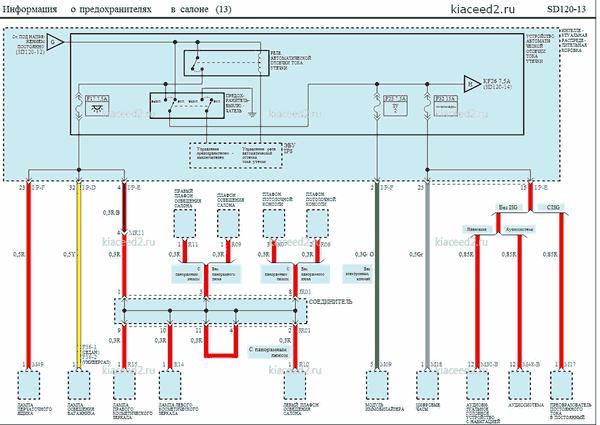

принципиальная электросхема блока реле салона
