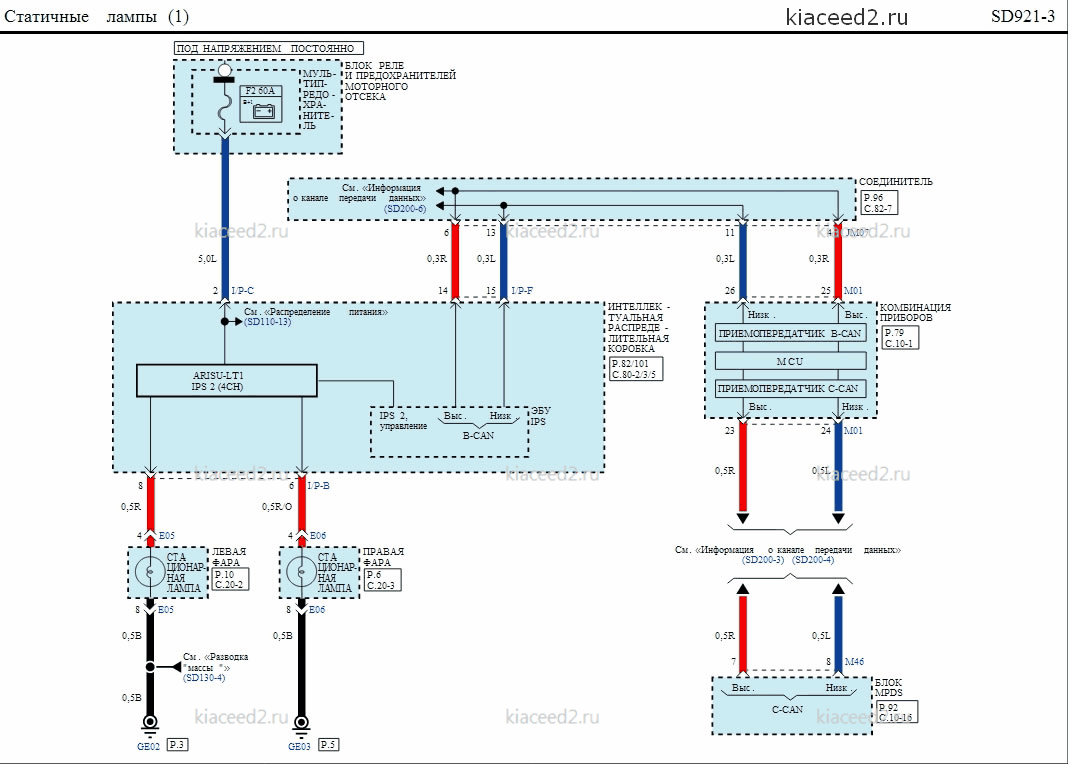

Kia Ceed. Электросхема - Статичные лампы

Kia Ceed. Электросхема - Система управления электростеклоподъёмниками

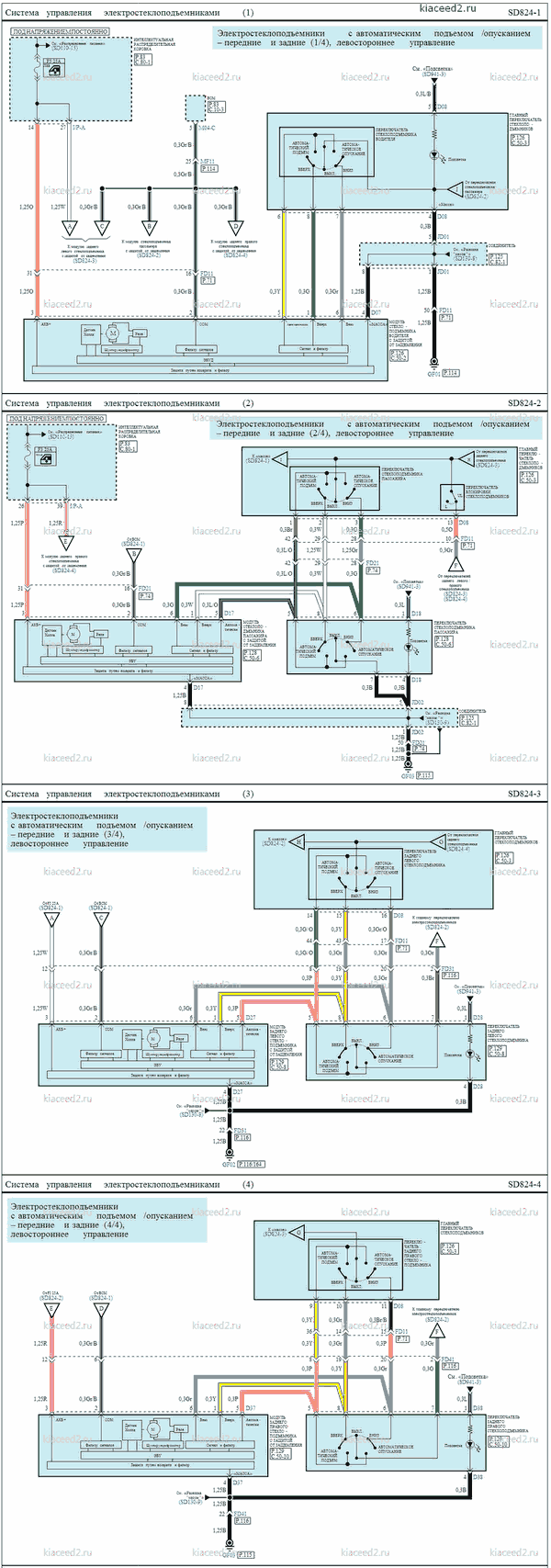

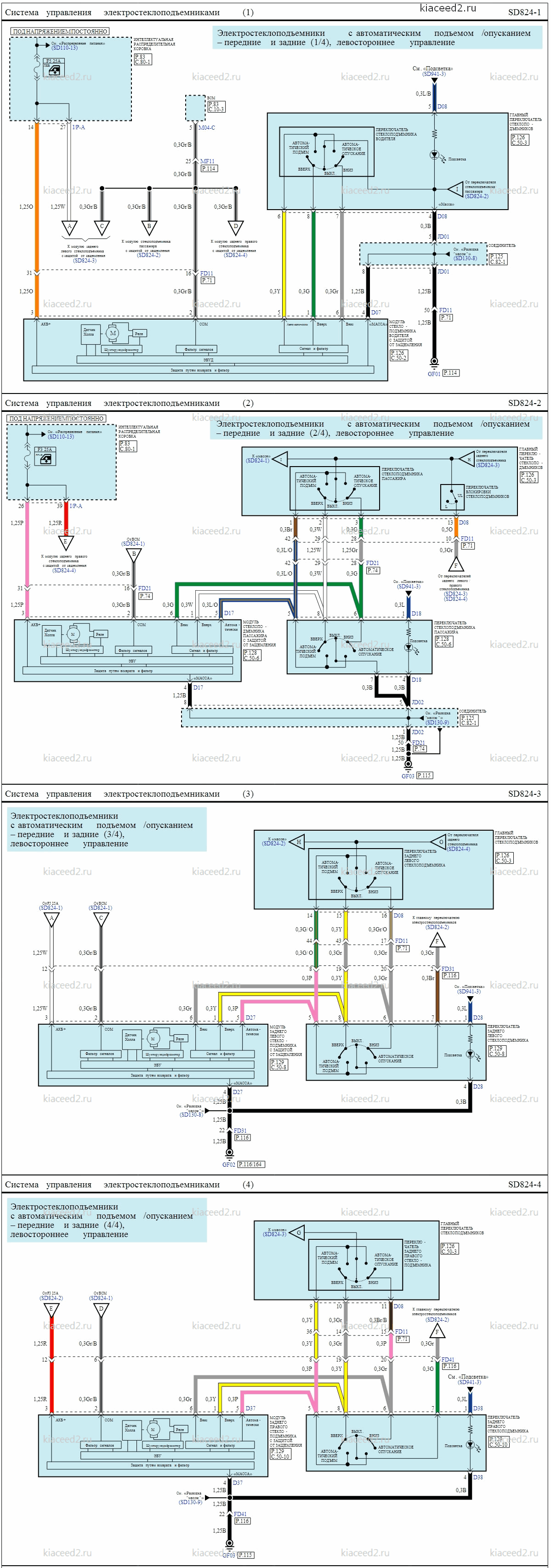

Электростеклоподъёмники с автоматическим подъёмом / опусканием – передние и задние, левостороннее управление

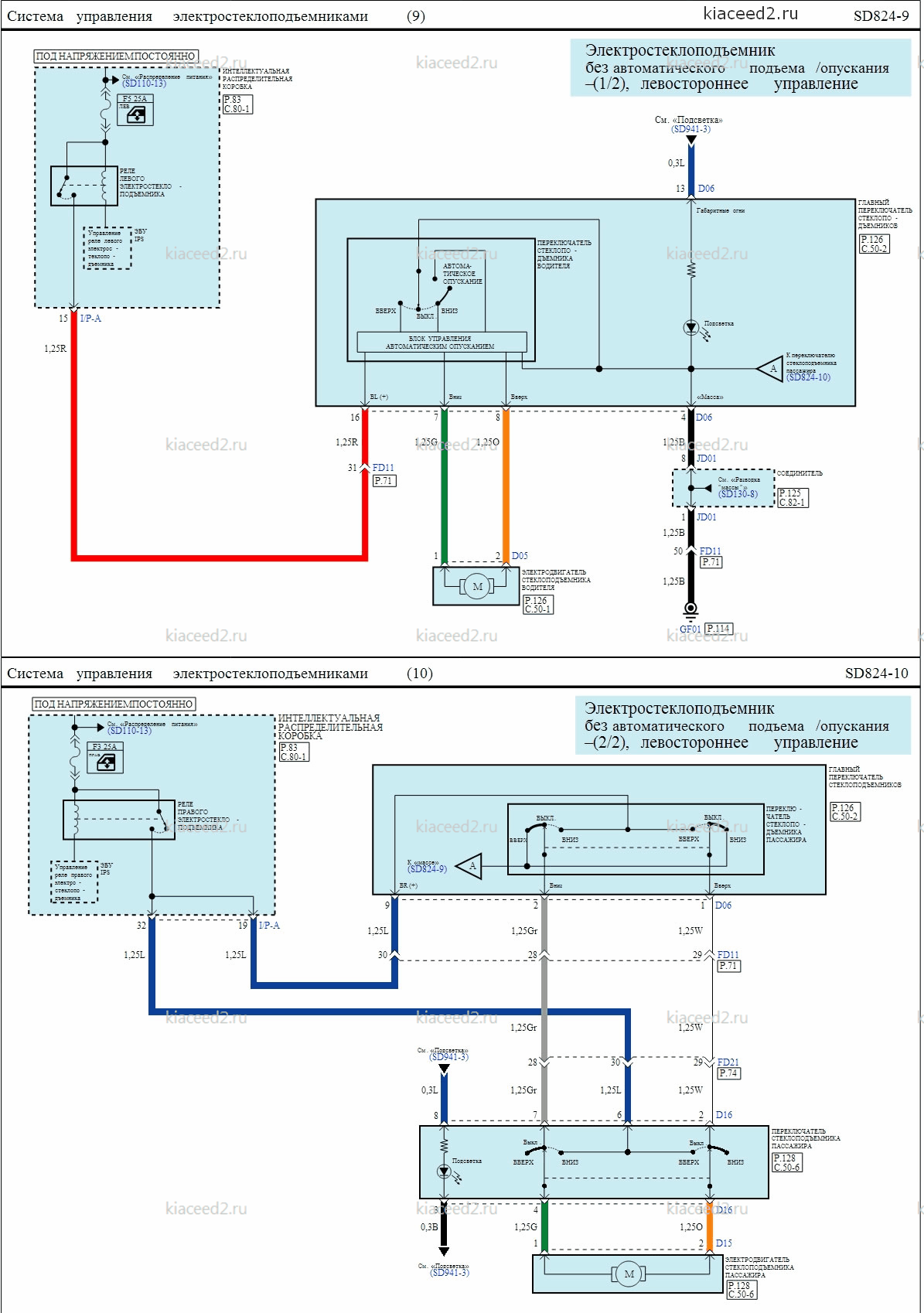

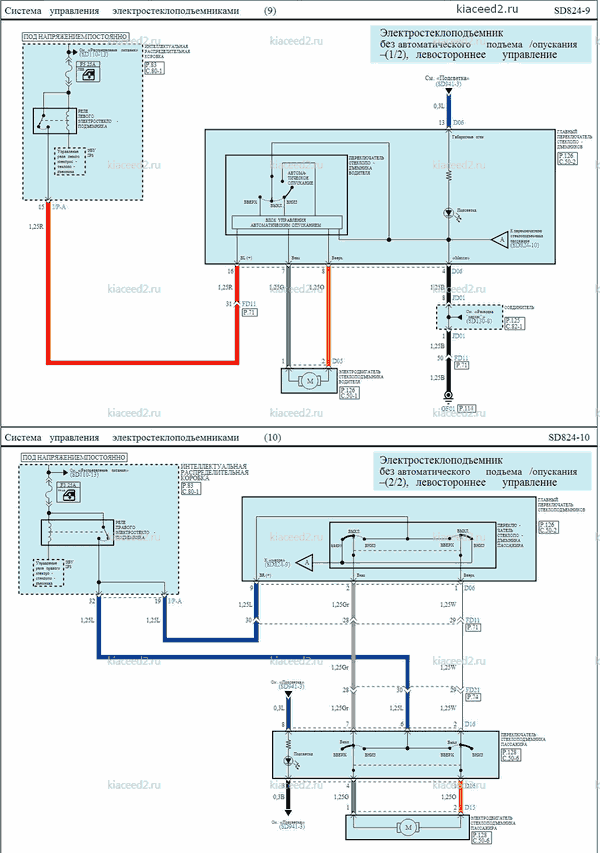

Электростеклоподъёмник без автоматического подъёма / опускания

Описание цепи

Для работы электрических стеклоподъемников замок зажигания должен быть установлен в положение IG2 или выше. Даже если замок зажигания переведен в положение Lock или АСС после включения зажигания, окно можно открывать или закрывать в течение примерно 30 секунд . Однако окно невозможно открыть или закрыть в течение этих 30 секунд , если открыта дверь водителя или пассажира . Если переключатель блокировки стеклоподъемников находится в положении блокировки , то все окна. за исключением окна водителя и пассажира 5 невозможно открыть или закрыть . Если перемещение стекла вверх блокируется каким - либо объектом или частью тела будет обнаружено повышенное сопротивление и перемещение прекратится .

• Проверка главного переключателя электростеклоподъемников

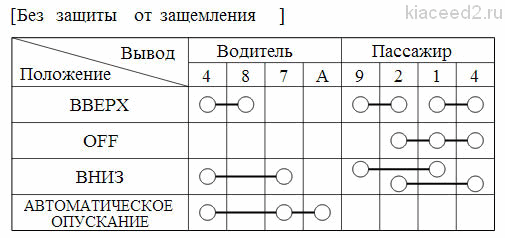

Проверьте проводимость между выводами в каждом положении переключателя согласно таблице ниже и замените переключатель, если результаты не будут соответствовать ей (спецификация для левостороннего управления ).

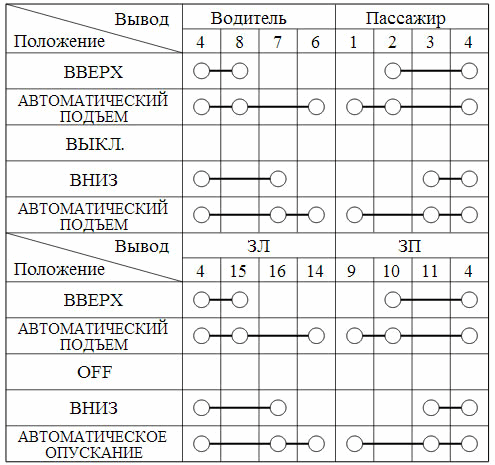

[С защитой от защемления - передние и задние двери ]

схема работы стеклоподъёмников

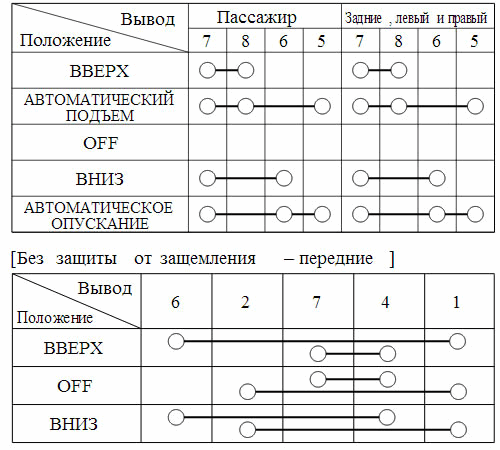

• Проверка переключателя электростеклоподъемников двери пассажира и задних дверей

[С защитой от защемления - передние и задние ]
