Kia Ceed. Электросхема - Подсветка

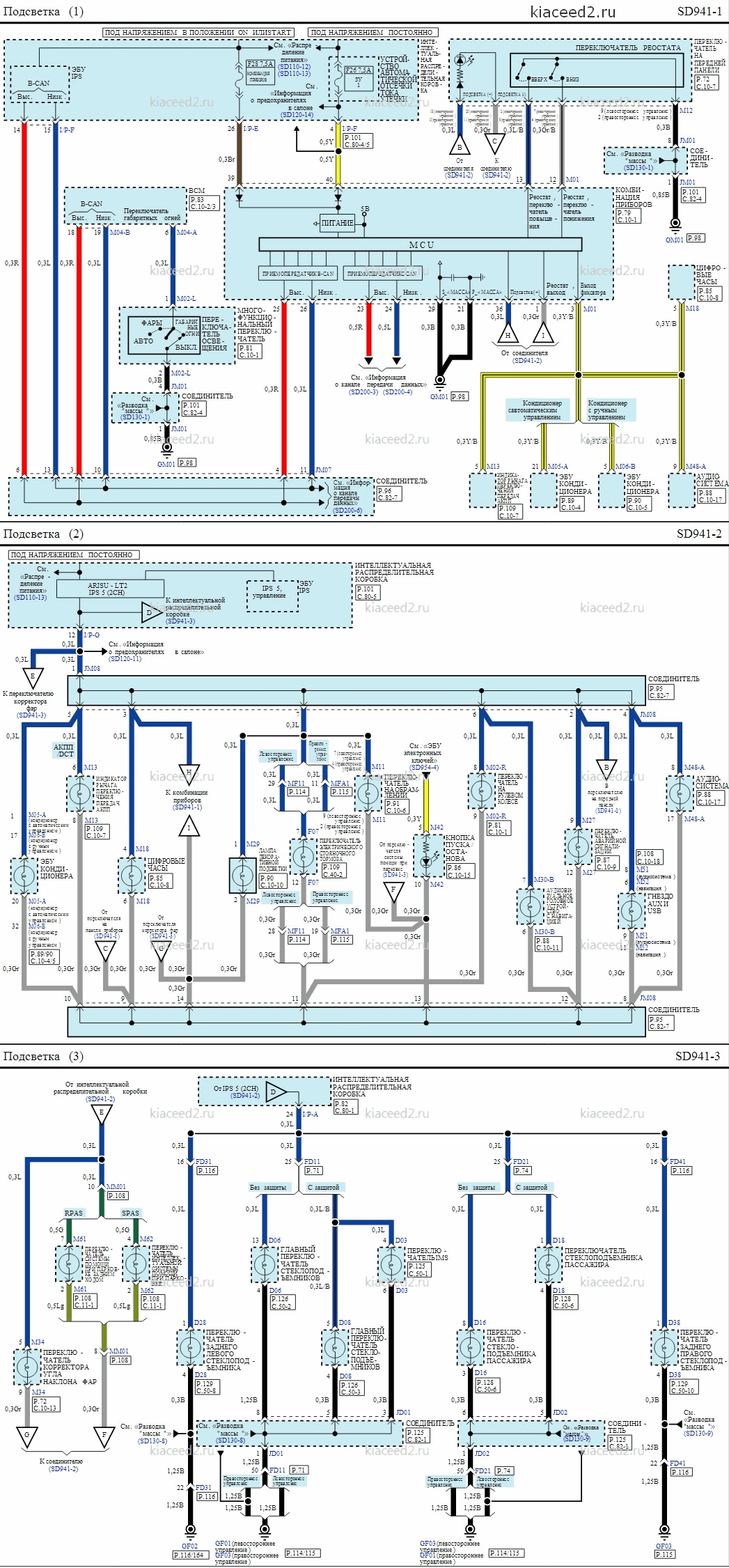

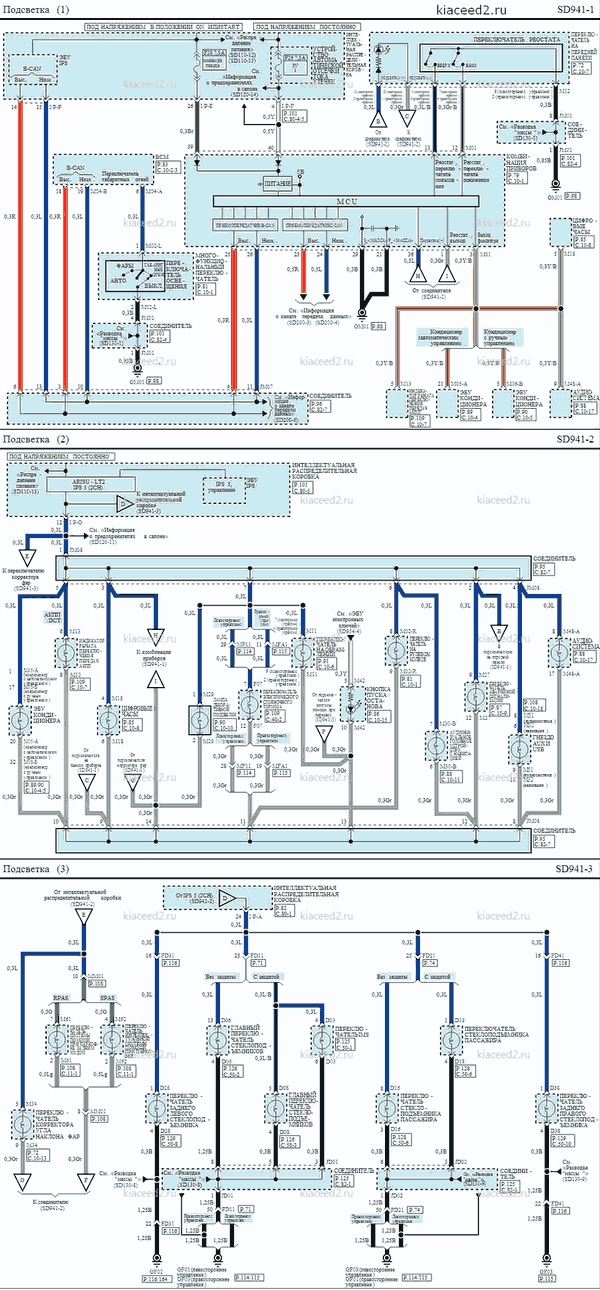

схема подсветки









Kia Ceed. Электросхема - Система иммобилайзера

Без электронных ключей

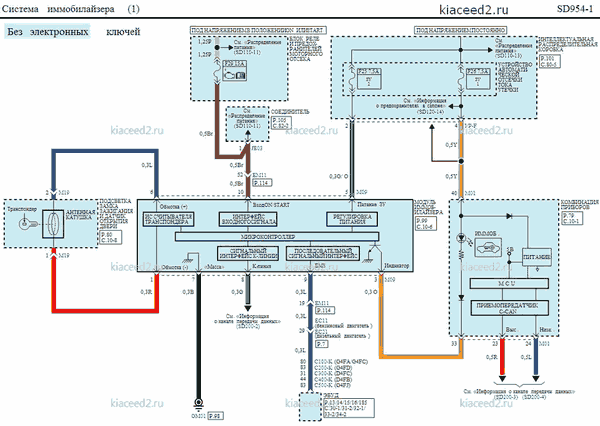

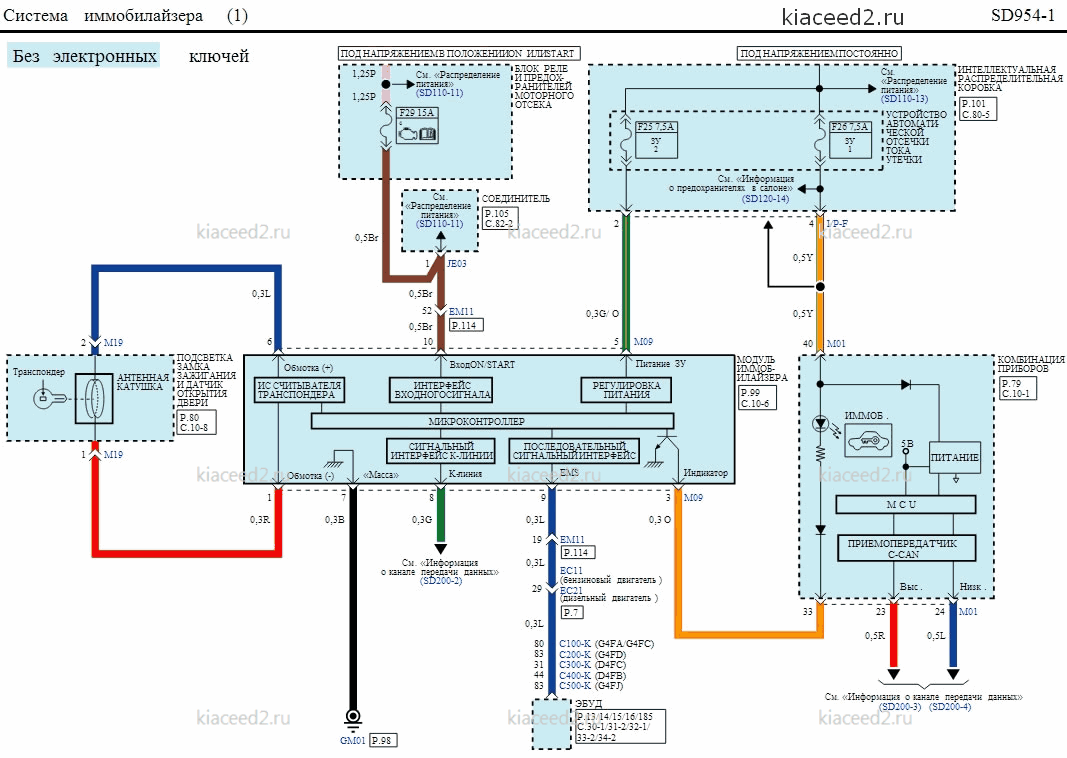

схема иммобилайзера











Kia Ceed. Электросхема - Индикаторы и измерительные приборы

ТИП "НАБЛЮДЕНИЕ" (SUPERVISION)

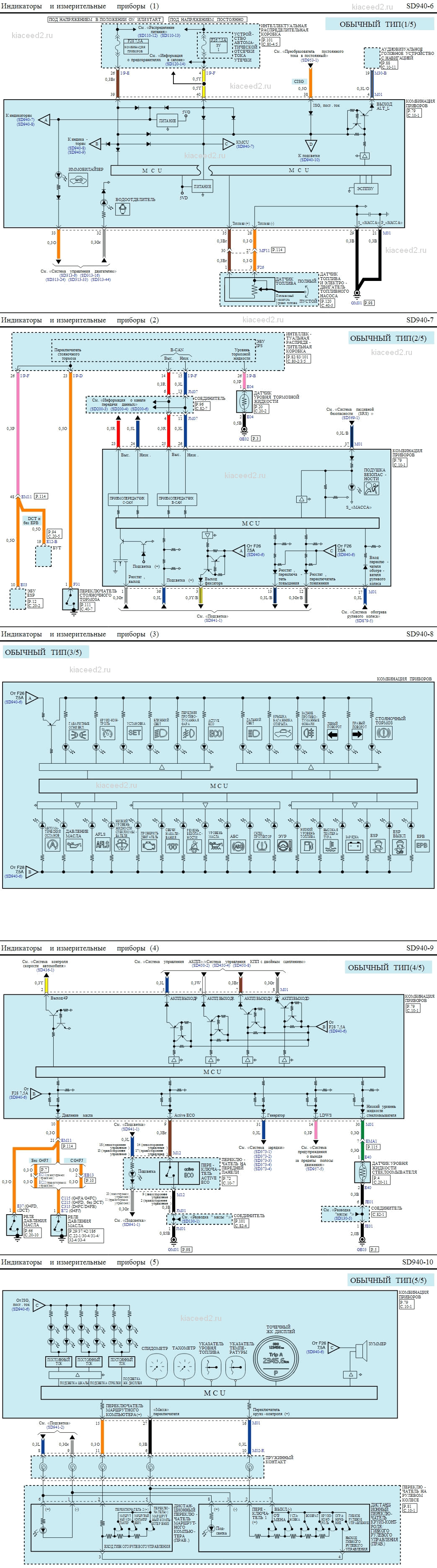

схема индикаторов и приборов

ОБЫЧНЫЙ ТИП

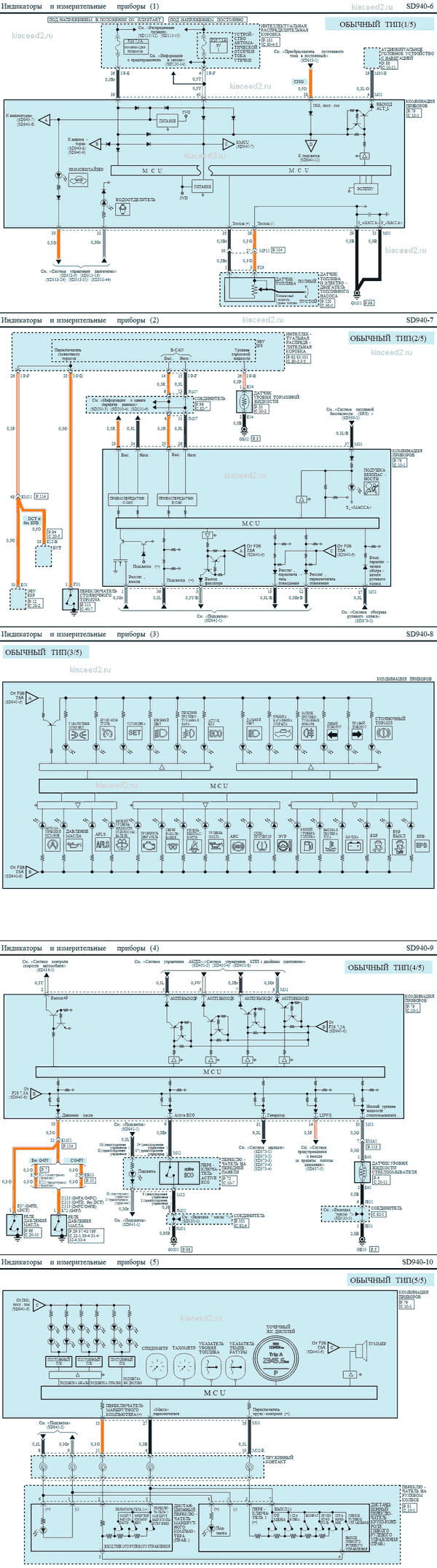

схема индикаторов обычного типа
