Kia Ceed. Аудио порт AUX и USB порт

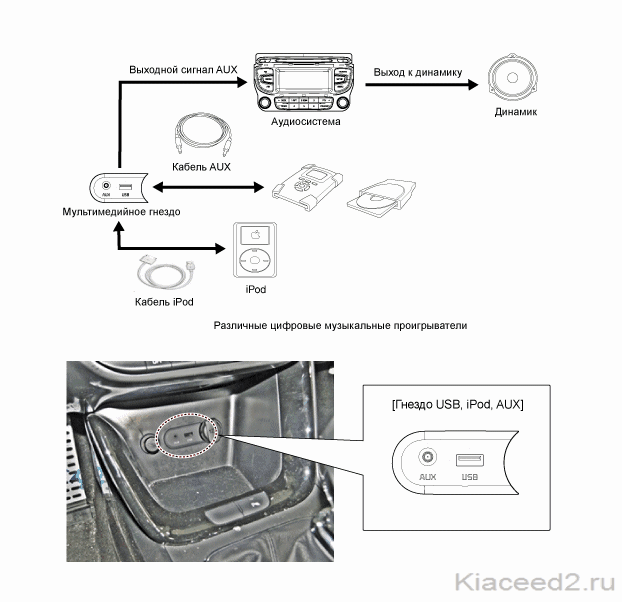

Мультимедийное гнездо в верхней крышке консоли предназначено для тех, кто слушает через автомобильную аудиосистему музыку с внешних источников, таких как MP3-проигрыватель, iPod и т. п., подключенных к данному гнезду. Автомобиль может содержать данное дополнение.

При искажениях во время прослушивания музыки с внешнего источника проблема может быть не в аудиосистеме, а в том, что уровень выходного сигнала внешнего источника не соответствует спецификации разъема, к которому он подключен.

Снятие

1. Снимите центральную нижнюю часть передней панели.

2. Отсоедините разъем (A) нижнего центрального щитка передней панели.

3. Снимите мультимедийный разъем (B), отпустив фиксаторы (A).

Установка

1. Установите мультимедийное гнездо.

2. Подсоединить разъем мультимедийного гнезда.

3. Установите центральную нижнюю часть передней панели.

Примечание:

Убедиться, что разъем мультимедийного гнезда и разъемы верхней крышки консоли правильно подключены.

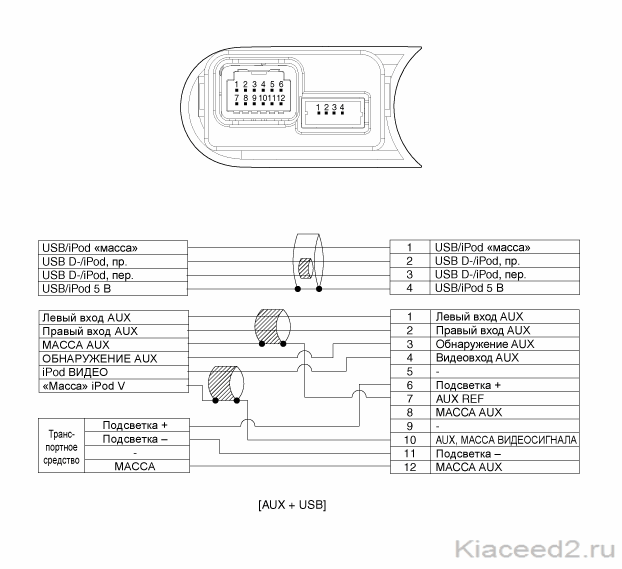

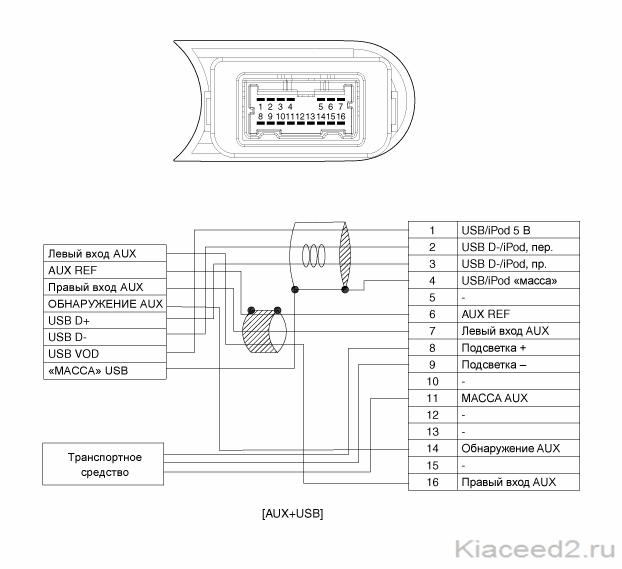

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

№	Описание вывода	Состояние	Номинальное состояние
1	Питание USB/iPod	Вставлено устройство USB/iPod	4,9 ~ 5,1 В
2	USB D+	Вставлен USB-носитель	3,2 ~ 3,45 В
3	USB D+	Вставлен USB-носитель	3,2 ~ 3,45 В
4	Канал регистрации iPod	Вставлено устройство iPod	Заземление
5	-
6	Опорная «масса» AUX	Всегда	Менее 1 Ом
7	Левый звуковой сигнал AUX	Внешнее вспомогательное устройство воспроизводит звук (в момент использования разъема AUX)	Выводится форма сигнала, синхронизированная со звуком
8	Подсветка (+)
9	Подсветка (+)
10	-
11	«Масса» мультимедийного разъема		Заземление
12	-
13	-
14	Регистрация входного сигнала AUX	Вставлено вспомогательное устройство	0 В (низк.) → 5 В (высок.)
15	-		-
16	Правый звуковой сигнал AUX	Внешнее вспомогательное устройство воспроизводит звук (в момент использования разъема AUX)	Выводится форма сигнала, синхронизированная со звуком

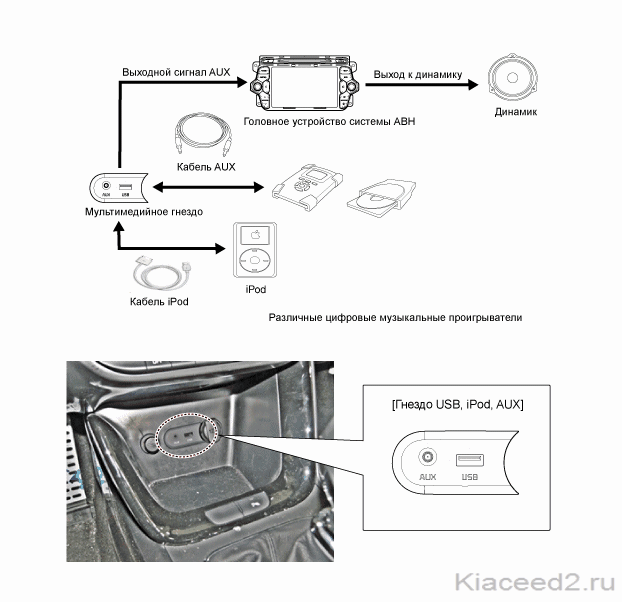

Вариант с навигационной системой
