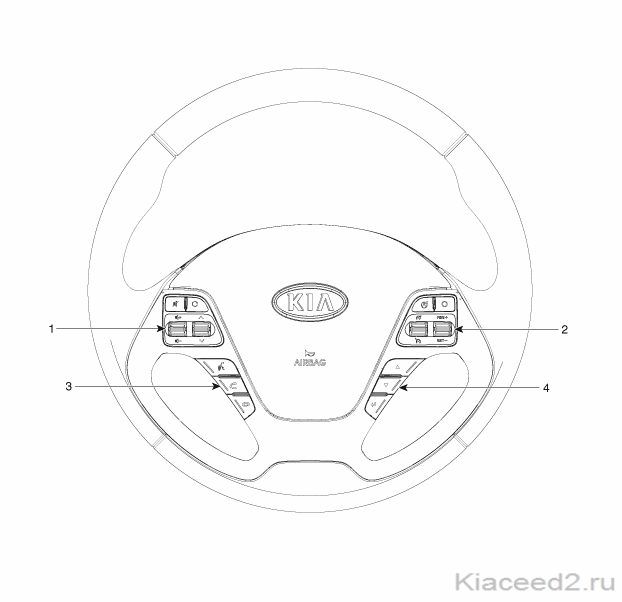

Kia Ceed. Управление аудиосистемой на рулевом колесе

1. Переключатель дистанционного управления (левый: аудиосистема)
2. Переключатель дистанционного управления (правый: круиз-контроль+адаптивный усилитель рулевого управления)

3. Выключатель системы громкой связи Bluetooth
4. Переключатель пути за одну поездку

Проверка

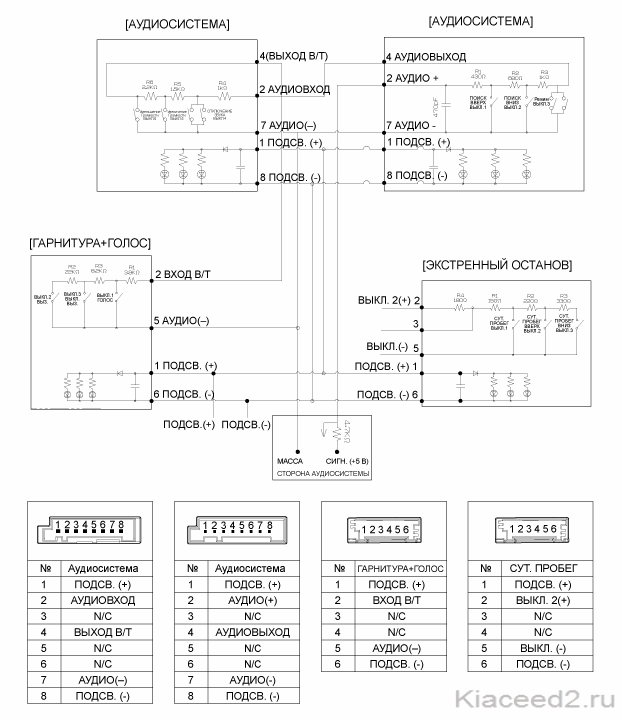

1. В каждом из возможных положений проверьте сопротивление между выводами разъемов (A) блока переключателей дистанционного управления аудиосистемой.

(Аудиосистема)

Переключатель	Разъем Клемма	Сопротивление (±5%)
ПОИСК ВВЕРХ	2-7	430 Ом
Наклонить вниз	2-7	1,1 кОм
Режим	2-7	2,11 кОм
ОТКЛЮЧЕНИЕ ГРОМКОСТИ	2-7	3,11 кОм
УВЕЛИЧЕНИЕ ГРОМКОСТИ	2-7	4,61 кОм
УМЕНЬШЕНИЕ ГРОМКОСТИ	2-7	6,81 кОм

(Call (звонок) + Voice (голос))

Переключатель	Разъем Клемма	Сопротивление (±5%)
Голос	2,5	3,9 кОм
Отмена звонка	2,5	12,1 кОм
Звонок	2,5	34,1 кОм

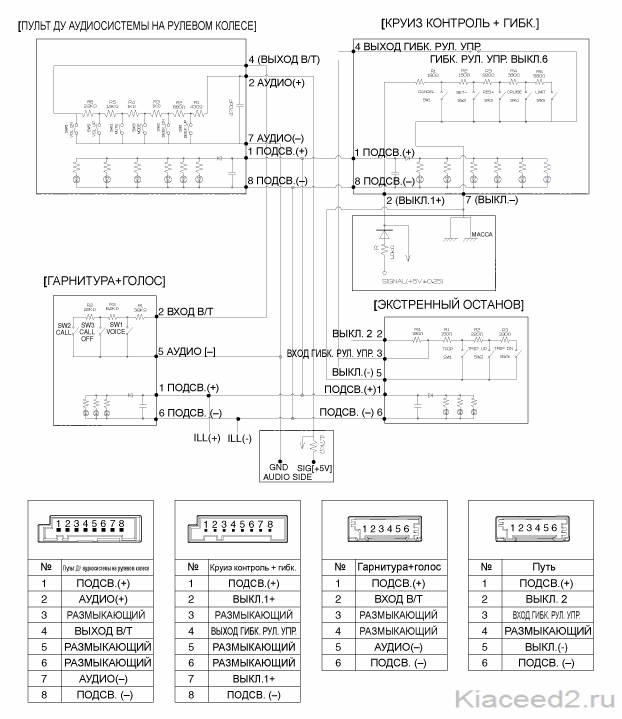

(круиз-контроль+адаптивный усилитель рулевого управления)

Переключатель	Разъем Клемма	Сопротивление (±5%)
CANCEL	2-7	180 Ом
SET (Установка)	2-7	330 Ом
RESUME (возврат)	2-7	550 Ом
Круиз-контроль	2-7	880 Ом
Огр. скорости	2-7	1,44 кОм
Гибк.рул. управление	4~7	0 Ом

(Путь)

Переключатель	Разъем Клемма	Сопротивление (±5%)
Путь	2,5	330 Ом
Переключение вверх в меню бортового компьютера	2,5	550 Ом
Переключение вниз в меню бортового компьютера	2,5	880 Ом
