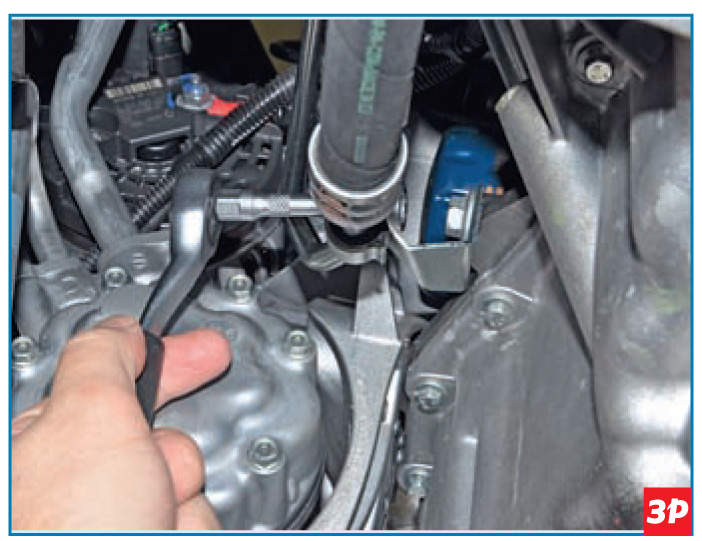

Головкой «на 13» отворачиваем болт крепления кронштейна трубки гидроусилителя рулевого управления к блоку цилиндров.
Демонтировать двигатель можно в сборе с насосом гидроусилителя руля или без него, не размыкая гидропривод усилителя. При втором варианте отворачиваем болты крепления насоса гидроусилителя рулевого управления к кронштейну двигателя и, не отсоединяя от насоса трубку и шланг, шнуром или проволокой подвязываем насос к верхней поперечине рамки радиатора так, чтобы он не мешал демонтажу двигателя. При первом варианте отсоединяем от насоса трубку и шланг (см. «Снятие насоса гидроусилителя рулевого управления»), сливая из них рабочую жидкость в емкость.
Снимаем генератор (см. «Снятие генератора, замена регулятора напряжения»).
Снимаем стартер (см. «Снятие и проверка стартера»).
Отворачиваем болты крепления компрессора кондиционера к кронштейну (см. «Снятие компрессора кондиционера») и, не разъединяя трубок системы кондиционирования, отводим компрессор в сторону и подвязываем, чтобы он не мешал снятию двигателя.
Снимаем радиатор системы охлаждения (см. «Снятие радиатора»).
Отсоединяем от крышки и корпуса термостата, а также от подводящей трубы насоса охлаждающей жидкости шланги системы охлаждения.

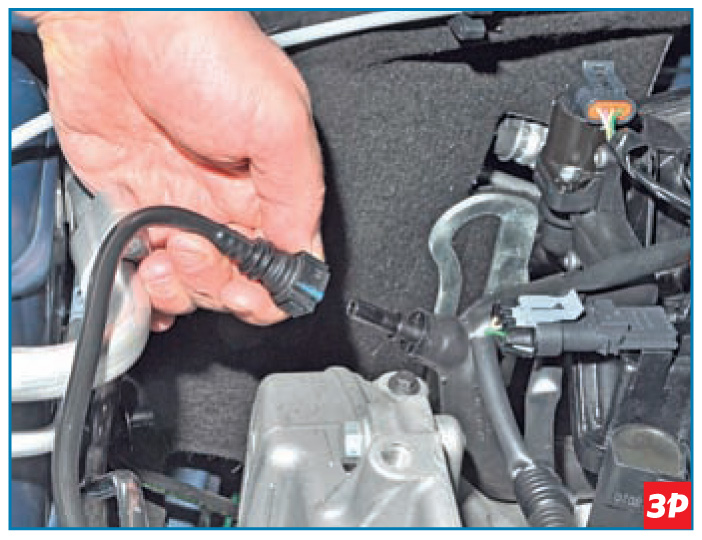

Отсоединяем колодки жгута проводов системы управления двигателем от катушек зажигания, регулятора холостого хода, топливных форсунок, электромагнитного клапана продувки адсорбера и датчиков: концентрации кислорода, детонации, абсолютного давления и температуры воздуха на впуске, сигнализатора недостаточного давления масла, температуры охлаждающей жидкости, положения коленчатого вала, положения дроссельной заслонки (см. соответствующие главы: «Двигатель 1,6 (16V)», «Система питания двигателя 1,6(16V)», «Система управления двигателем»).
Отводим жгуты проводов от двигателя в сторону.
Демонтируем коробку передач (см. «Снятие коробки передач»).
Поднимаем капот и удерживаем его в вертикальном положении.
Закрепляем цепи подъемного устройства за два рыма, расположенные на двигателе. Натянув цепи, убираем упор из-под двигателя, который поддерживал его при снятии коробки передач.
Снимаем правую опору силового агрегата (см. «Замена опор силового агрегата»).
Перед тем, как вынимать двигатель, необходимо еще раз проверить, все ли шланги, трубки, провода отсоединены от двигателя и отведены в сторону.

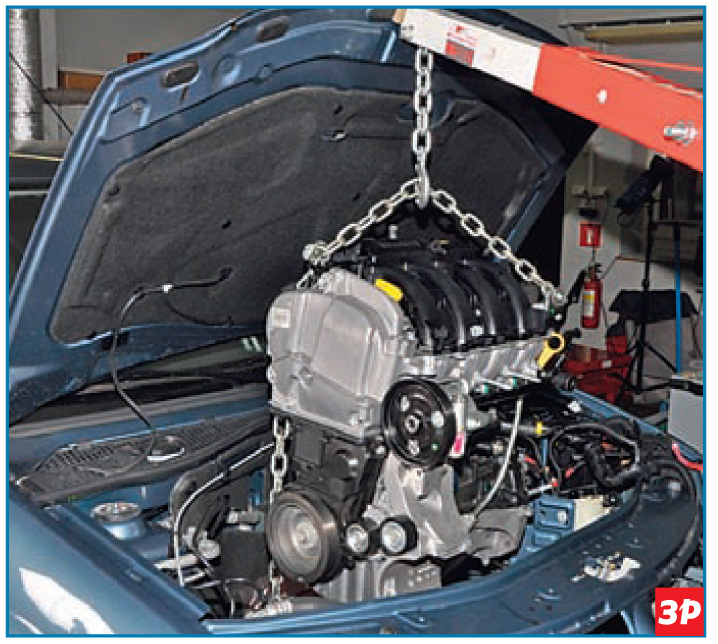

С помощью подъемного устройства поднимаем и вынимаем двигатель из моторного отсека.
Устанавливаем двигатель на автомобиль в обратной последовательности.
