Замена опор силового агрегата двигателя 1,6 (16V) Лада Ларгус
Замену опор проводим при разрывах резинового массива опоры или его
отслоении от металлических частей, что может служить причиной стуков при
пуске двигателя и при езде по неровностям.
Работу выполняем на смотровой канаве или эстакаде.
Замена задней опоры
Головкой «на 18» отворачиваем болт 1 и ослабляем затяжку болта 2
крепления опоры и кронштейна опоры к картеру коробки передач.
Снимаем кронштейн опоры.
Головкой «на 18» отворачиваем болт крепления опоры к подрамнику…
…и снимаем опору.
Задняя опора силового агрегата.
Устанавливаем заднюю опору силового агрегата в обратной
последовательности.
Болты крепления опоры затягиваем предписанным моментом (см. «Приложения»).
Замена правой опоры
Снимаем защиту силового агрегата (см. «Снятие защиты силового агрегата»). Подставляем под поддон картера через деревянный брусок регулируемый упор (например, домкрат). Без использования регулируемого упора можно монтажной лопаткой слегка приподнять правую сторону двигателя (за поддон картера, опираясь лопаткой на подрамник)…
…и вставить между подрамником и поддоном картера деревянный клин.
Вынимаем из двух держателей, расположенных на кронштейне опоры, трубку
подвода топлива к рампе, трубку отвода паров топлива из адсорбера и жгут
проводов.
Головкой «на 16» отворачиваем три болта крепления кронштейна опоры к
верхней крышке привода ГРМ…
…и два болта крепления опоры к кузову.
Вынимаем болты крепления опоры.
Болт левого крепления кронштейна опоры длиннее болтов правого крепления.
Снимаем правую опору силового агрегата в сборе с кронштейном.
Правая опора силового агрегата.
Устанавливаем правую опору силового агрегата в обратной
последовательности.
Болты крепления опоры затягиваем предписанным моментом (см. «Приложения»).
Замена левой опоры
Снимаем аккумуляторную батарею (см. «Снятие
аккумуляторной батареи»).
Снимаем защиту силового агрегата (см. «Снятие
защиты силового агрегата»).
Подставляем под картер коробки передач через деревянный брусок
регулируемый упор (например, домкрат).
Головкой «на 16» отворачиваем три болта крепления кронштейна опоры к
коробке передач.
Под площадкой аккумуляторной батареи головкой «на 13» с длинным
удлинителем отворачиваем передний болт верхнего крепления кронштейна
опоры к лонжерону.

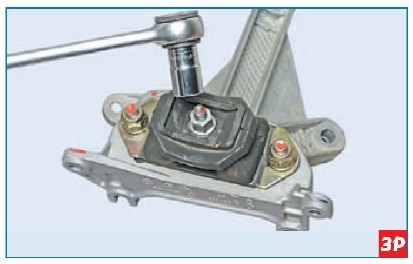

Головкой «на 13» отворачиваем задний болт верхнего крепления кронштейна
опоры к лонжерону, расположенный за площадкой аккумуляторной батареи.
Под площадкой аккумуляторной батареи головкой «на 13» с длинным
удлинителем отворачиваем на 2–3 оборота два болта нижнего крепления
кронштейна опоры к лонжерону.
Расположение отверстий крепления кронштейна опоры к лонжерону (показано
на снятой опоре):
1 — отверстия верхнего крепления;
2 — отверстия нижнего крепления
