Mitsubishi Lancer 10. Электросхема - Очиститель и омыватель ветрового стекла

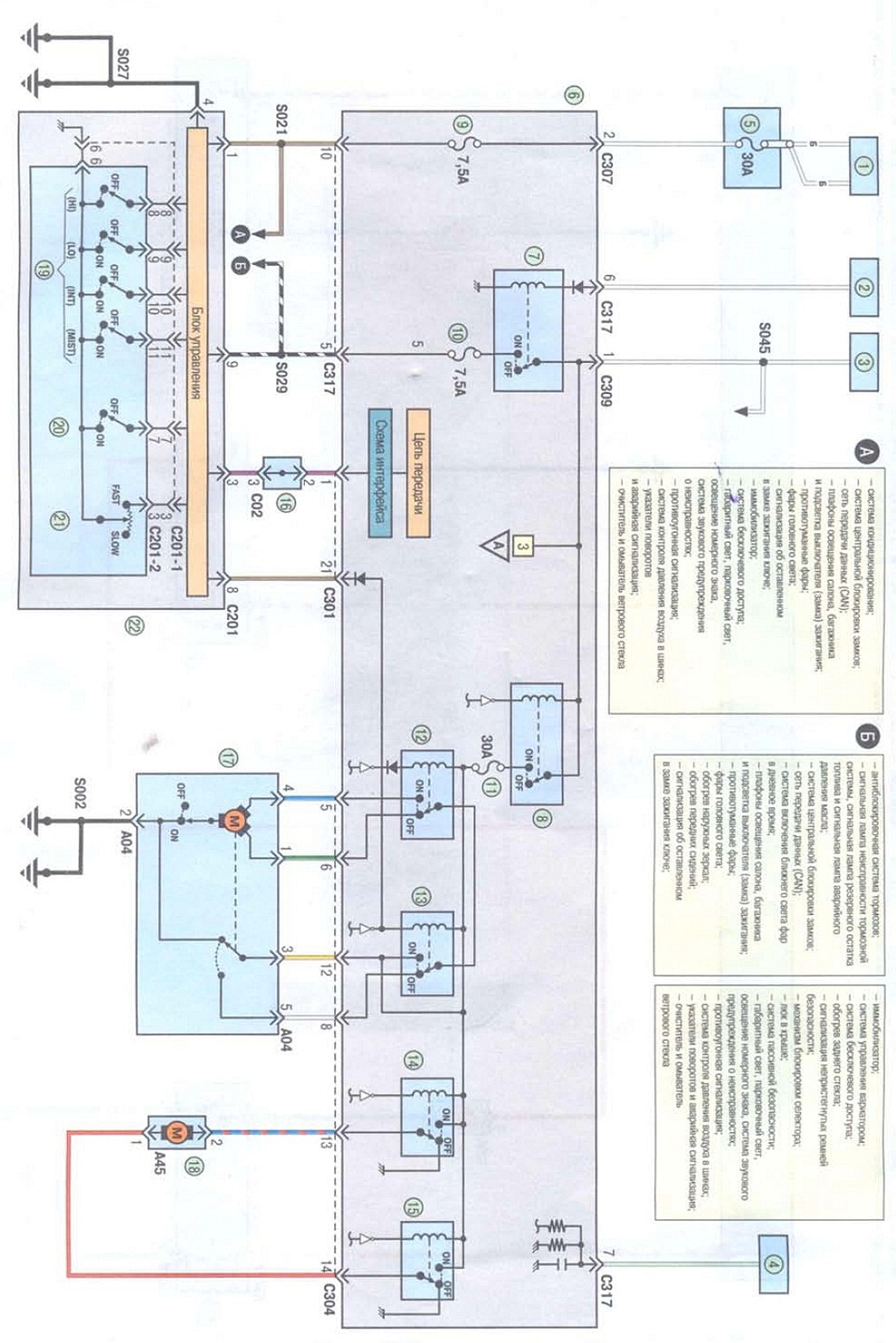

Схема 43. Очиститель и омыватель ветрового стекла: 1 - плавкая вставка (120 А); 2 - выключатель (замок) зажигания в положении включения зажигания; 3 - плавкая вставка (80 А); 4 - выключатель (замок) зажигания в положении включения дополнительных потребителей; 5. 11 - предохранитель (30 А); 6 - блок управления электрооборудованием, 7 - реле включения зажигания ; 8 - реле включения дополнительных потребителей; 9, 10 - предохранители (7.5 А); 12 - реле включения очистителя ветрового стекла; 13 - роле автоматического выключения очистителя ветрового стекла; 14 реле включения омывателя ветрового стекла;

15 - резервное реле; 16 - соединительная колодка; 17 - электродвигатель очистителя ветрового стекла; 18 - электродвигатель омывателя ветрового стекла; 19 - переключатель очистителя ветрового стекла; 20 - выключатель омывателя ветрового стекла; 21 - регулятор интервалов работы очистителя ветрового стекла; 22 - правый подрулевой выключатель
