Mitsubishi Lancer 10. Электросхема - Электростеклоподъемники

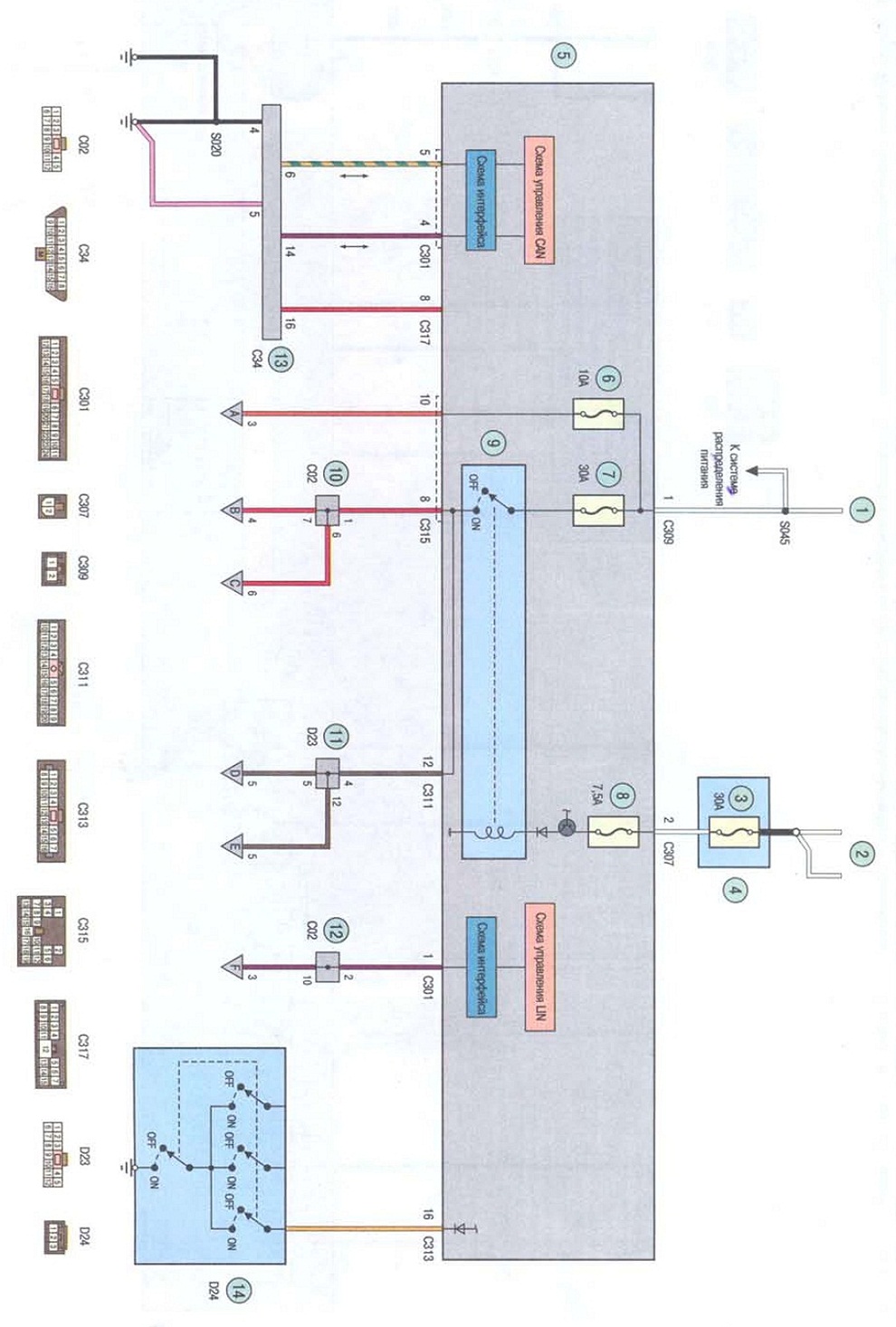

Схема 34. Электростеклоподъемники (автомобили с системой центральной блокировки замков дверей) (начало): 1 - плавкая вставка (80 А); 2 - плавкая вставка (120 А); 3, 7 - предохранители (30 А); 4 - монтажныЙ блок, размещенный в моторном отсеке; 5 - блок управления электрооборудованием; б - предохранитель (10 А); 8 - предохранитель (7.5 А); 9 - реле включения электростеклоподъемников; 10. 11, 12. 13 - со единительные колодки; 14 - концевой выключатель левой передней двери

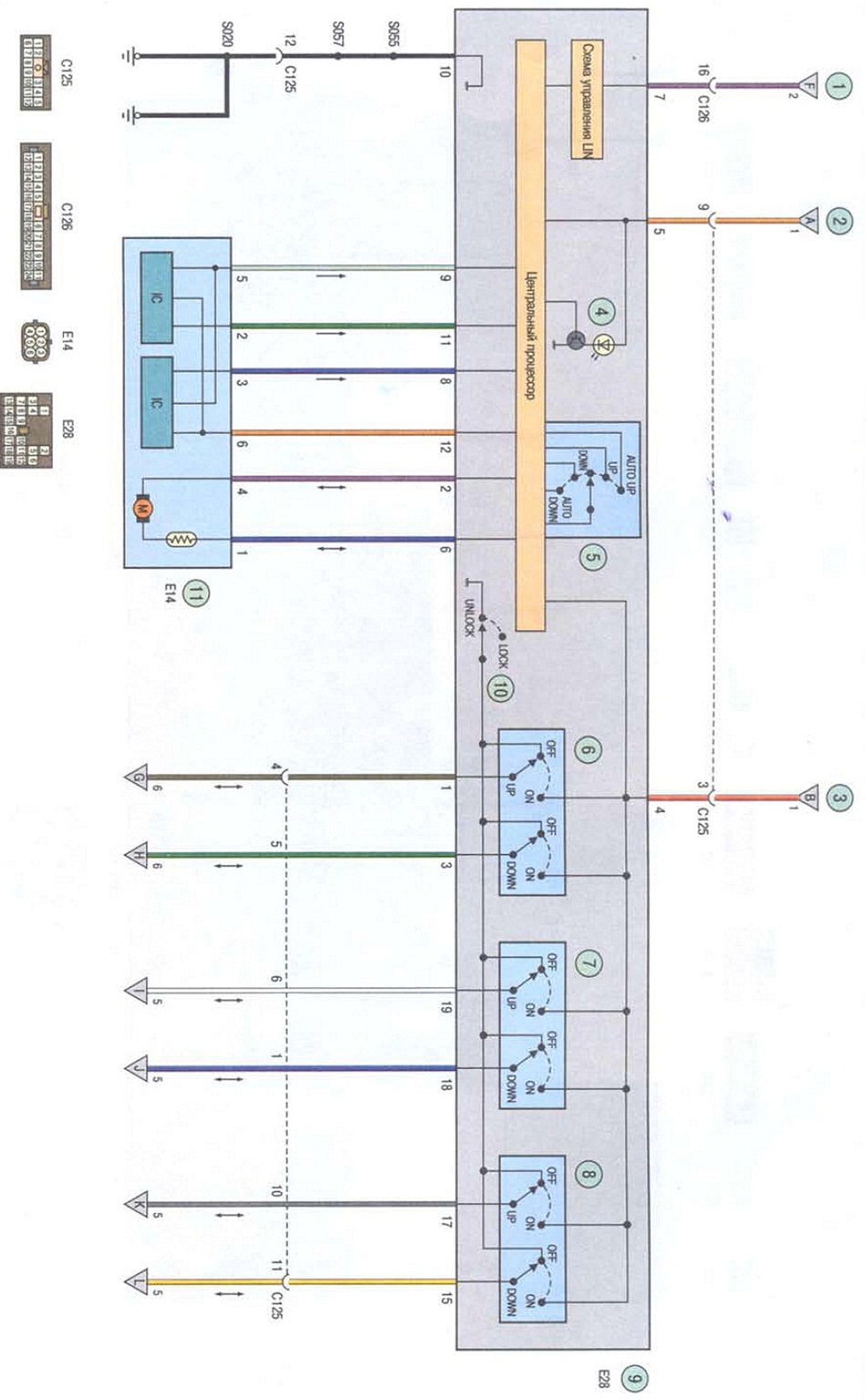

Схема 35. Электростеклоподъемники (автомобили с системой центральной блокировки замков дверей) (продолжение): 1 - соединительная колодка системы передачи данных; 2 - предохранитель (10 А);

3 - реле включения стеклоподъемников; 4 - светодиод подсветки блока управления стеклоподъемниками; 5 - переключатель стеклоподъемника левой передней двери; б - переключатель стеклоподъемника правой передней двери; 7 - переключатель стеклоподъемника левой задней двери; 8 - переключатель стеклоподъемника правой задней двери; 9 - блок управления электростеклоподъемниками; 10 - выключатель блокировки задних стеклоподъемников; 11 - электропривод стеклоподъемника левой передней двери

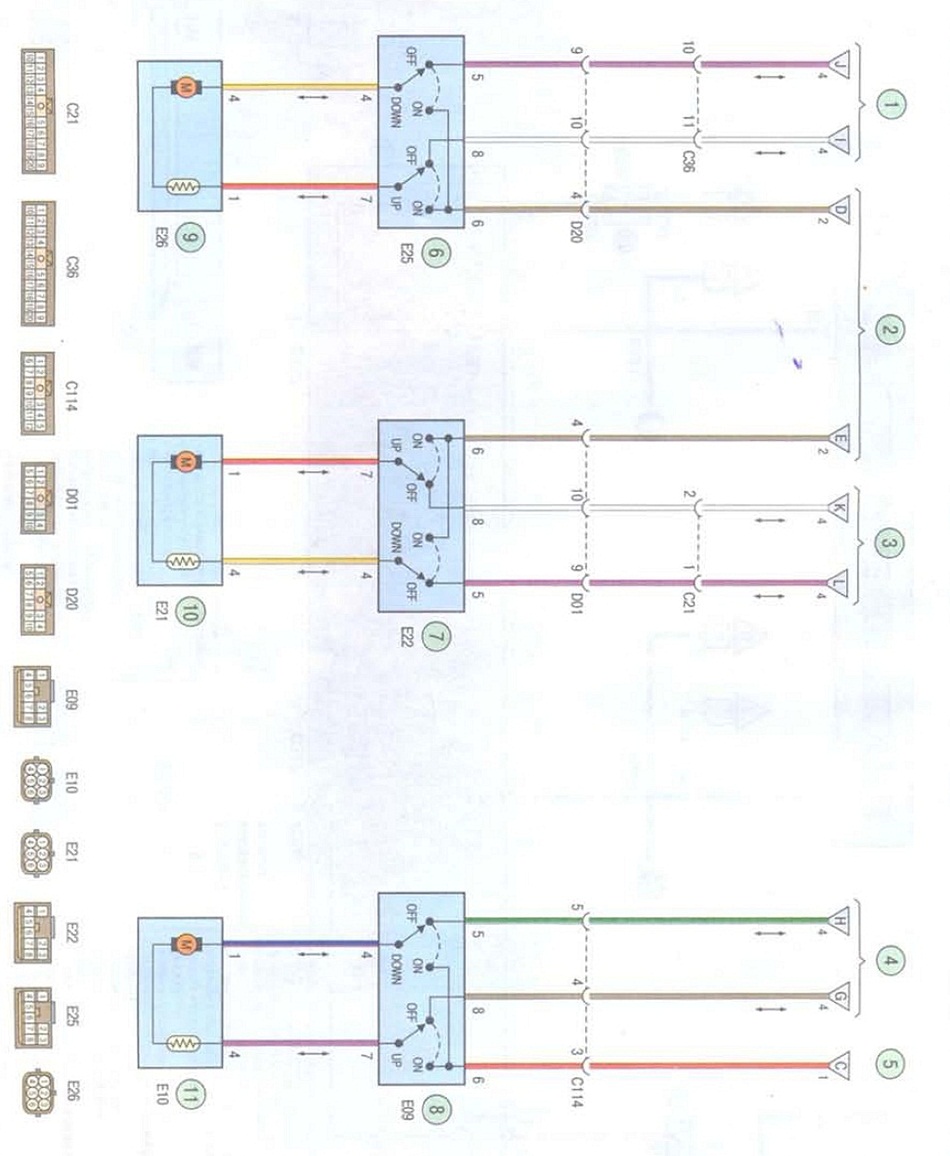

Схема 36. Электростеклоподъемники (для автомобилей с системой центральной блокировки замков дверей) (окончание): 1. 3, 4 - блок управления стеклоподъемниками; 2. 5 - реле включения электростеклоподъемников; 6 - переключатель стеклоподъемника левой задней двери, расположенный на двери; 7 - переключатель стеклоподъемника правой задней двери, расположенный на двери; 8 - переключатель стеклоподъемника правой передней двери, расположенный на двери; 9. 10 - электропривод стеклоподъемника левой задней двери; 11 электропривод стеклоподъемника правой задней двери
