Митсубиси аутлендер XL. ЗАМЕНА ТЕРМО­РЕГУЛИРУЮЩЕГО КЛАПАНА



Вам потребуются: торцовая головка «на 10», ключ-шестигранник «на 4», от­вертка с плоским лезвием.

1.    Удалите хладагент из системы кондици­онирования (см. «Удаление хладагента из системы кондиционирования», с. 344).

Для предотвращения случайного пуска дви­гателя выньте ключ из замка зажигания.

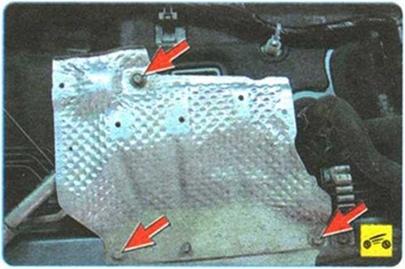

2.    Выверните три болта и снимите термо­экран, закрывающий клапан.





3.   Выверните болт крепления фланца отво­дящего и подводящего трубопроводов к тер­морегулирующему клапану.





4.   Отожмите отверткой фиксатор.





5.   ...и отстегните скобу держателя трубо­проводов на правом лонжероне кузова.





6.   Сдвиньте прижимную пластину.





7.    ...и отведите фланец трубопроводов от терморегулирующего клапана.

ПРЕДУПРЕЖДЕНИЕ





Если в дросселирующем отверстии клапана обнаружены частицы твердого осадка (как правило, в виде маленьких шариков), значит, разрушился фильтрующий элемент ресиве­ра, заполненный гранулами осушителя (сили­кагеля). Замена только терморегулирующего клапана в этом случае не даст положительно­го результата, потребуется замена картриджа ресивера с промывкой системы. Эта доволь­но трудоемкая процедура может быть выпол­нена только в специализированном сервис­ном центре с использованием специального технологического оборудования.





8.   Выверните ключом-шестигранником «на 4» два болта крепления терморегулирующего кла­пана к фланцу трубопроводов испарителя.

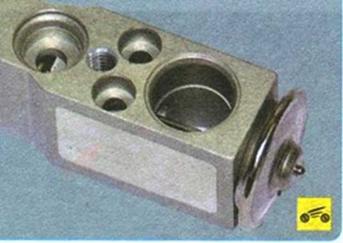

9.   Снимите клапан с фланца трубопроводов.





10.  Установите на фланец трубопроводов

испарителя новые уплотнительные кольца и смажьте их маслом для компрессора.





11.   Установите терморегулирующий клапан в порядке, обратном снятию. Затяните бслты крепления клапана моментом 4,5 Н м. Не прилагайте чрезмерного усилия при затяжке бол­тов крепления клапана.





12.   Установите на фланцы отводящего и подводящего трубопроводов новые уплот­нительные кольца и смажьте их маслом для компрессора. Подсоедините трубопроводы к терморегулирующему клапану в порядке, обратном снятию.





13.  Затяните болт крепления прижимной пластины моментом 4,9 Н м. Не прилагайте чрезмерней и усилии при затяжке болта.

14.  Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров
