Митсубиси аутлендер XL. ЗАМЕНА КОНДЕНСОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

1.  Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2.  Удалите хладагент из системы кондиционирования (см. «Удаление хладагента из системы кондиционирования», с 344).





3.   Снимите облицовку радиатора (см. «Сня­тие и установка облицовки радиатора», с. 300).





4.   Снимите верхнюю панель рамки радиа­тора охлаждения (см «Снятие и установка верхней панели рамки радиатора», с. 305).

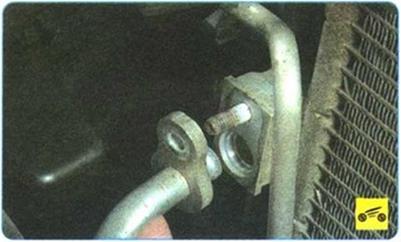

5.   Отверните гайку крепления фланца под­водящего трубопровода высокого давления к фланцу конденсора...





6.    ...и отсоедините трубопровод от кон­денсора.





7.    Аналогично отсоедините фланец отводя­щего трубопровода.

ПРЕДУПРЕЖДЕНИЯ

Сразу после отсоединения заглушите откры­тые концы трубопроводов во избежание по­падания в систему грязи и влаги.

Обратите внимание на уплотнительные коль­ца фланцевых соединений трубопроводов. Во время ремонта системы при разъедине­нии трубопроводов уплотнительные кольца подлежат обязательной замене.

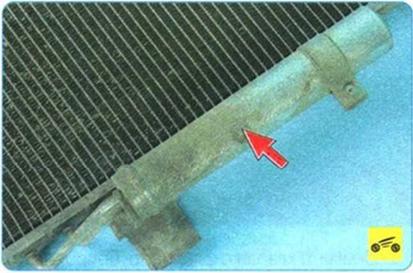

8.   Отожмите держатели конденсора на бач­ках радиатора. Сдвиньте конденсор немного вверх и выведите из держателей его нижние опоры.





9.   Снимите конденсор с ресивером в сбо­ре, подняв его вверх.





10.  При необходимости снимите с конден­сора ресивер (см. «Замена ресивера-осуши­теля», с. 349).

11.  Установите конденсор в порядке, об­ратном снятию
