Киа Сид (2012+). ПАНЕЛЬ ПРИБОРОВ

На автомобиль устанавливают панель приборов (рис. 11.13) разборной конструкции, состоящую из собственно декоративной панели и каркаса.

Декоративная панель представляет собой формованную пластмассовую деталь, прикрепленную винтами к каркасу. С помощью
съемных элементов к декоративной панели прикреплены контрольные приборы, органы управления автомобилем и системой отопления (кондиционирования) и вентиляции или климат контролем (в зависимости от комплектации); накладки, закрывающие узлы, расположенные под панелью приборов, или служащие для установки приборов, органов управления; сопла системы отопления и кондиционирования, вещевой ящик.

Работы по демонтажу панели приборов достаточно сложны и требуют высокой квалификации исполнителя. В связи с этим в данном подразделе описано только снятие вещевого ящика и нижнего декоративного щитка, так как снятие вещевого ящика требуется для замены салонного фильтра системы вентиляции и кондиционирования, а снятие декоративного щитка необходимо при снятии рулевой колонки и для получения полного доступа к монтажному блоку предохранителей и реле, расположенному под панелью приборов. Снятие остальных элементов панели приборов (сопел системы вентиляции, комбинации приборов, информационного дисплея, головного устройства аудиосистемы, блока управления системой отопления и кондиционирования, выключателей, установленных в декоративной накладке консоли) описано в соответствующих разделах. При необходимости снятия панели приборов для замены или получения доступа к другим узлам обратитесь на станцию технического обслуживания.

ПРЕДУПРЕЖДЕНИЕ

В зоне А (см. рис. 11.13) панели приборов установлена подушка безопасности переднего пассажира. Неквалифицированное снятие панели приборов или ремонт отдельных ее узлов могут вызвать неожиданное срабатывание подушки, что, в свою очередь, чревато травмами.

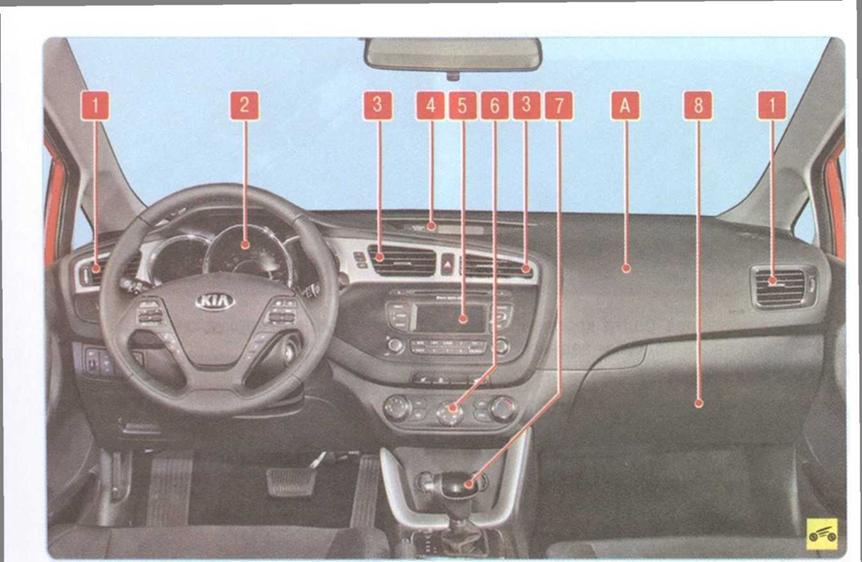

Рис. 11.13. Панель приборов: А - зона установки подушки безопасности переднего пассажира; 1 - боковые сопла системы отопления, вентиляции и кондиционирования; 2 - комбинация приборов; 3 - центральные сопла системы отопления, вентиляции и кондиционирования; 4 - блок сигнализаторов; 5 - головное устройство аудиосистемы; 6 - блок управления системой отопления, вентиляции и кондиционирования (климат-контролем); 7 - блок розеток и порта USB; 8 - вещевой ящик

Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА НИЖНЕГО ДЕКОРАТИВНОГО ЩИТКА ПАНЕЛИ ПРИБОРОВ

Вам потребуются: отвертка с крестообразным лезвием, пластиковая лопатка для демонтажа пистонов или отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
