КРЫШКА ЛЮКА НАЛИВНОЙ ТРУБЫ ТОПЛИВНОГО БАКА

Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА КРЫШКИ ЛЮКА НАЛИВНОЙ ТРУБЫ ТОПЛИВНОГО БАКА



Вам потребуется отвертка с плоским лезвием.

1.   Отоприте центральный замок, нажав на кнопку выключателя, расположенного на консоли панели приборов, или нажав на кнопку пульта дистанционного управле­ния замками.





2.   Нажмите на задний край крышки люка наливной трубы и отпустите...

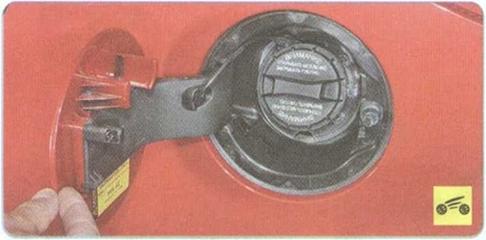

3.   ...крышка приоткроется под действием пружины.

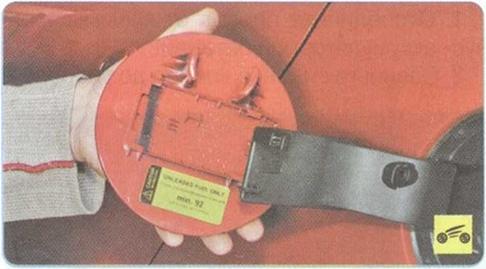

5.      Поддев отверткой фиксатор крышки, сдвиньте наружу крышку по кронштейну...





7.    Установите крышку люка наливной тру­бы топливного бака в порядке, обратном снятию.





Киа Сид (2012+). СНЯТИЕ И УСТАНОВКА ЗАМКА КРЫШКИ ЛЮКА НАЛИВНОЙ ТРУБЫ ТОПЛИВНОГО БАКА

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

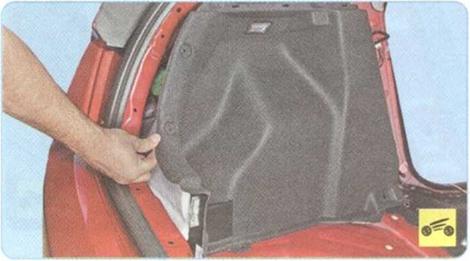

2.   Снимите нижнюю облицовку левой бо­ковины (см. «Снятие и установка облицовок багажного отделения», с. 287).





3.   Нажмите на фиксатор колодки жгута проводов электропривода замка крышки люка наливной трубы топливного бака...









5.   Отверните две гайки крепления элект­ропривода к боковине кузова...

ПРИМЕЧАНИЕ





Так расположены гайки крепления электро­привода замка крышки люка наливной трубы топливного бака.

6 и отведите привод от боковины.



7.  Разверните привод обратной стороной к себе, извлеките из держателя на его кор­пусе упор оболочки троса...




8.             ...отсоедините наконечник троса от рычага привода и снимите привод.





9.  В полости боковины сожмите два фик­сатора замка...





10.    ...и извлеките замок с тросом приво­да наружу через люк в заднем крыле.

11. Установите замок...

12. ...его электропривод и облицовку бо­ковины в порядке, обратном снятию.
