Киа Сид (2012+). ЗАМЕНА СТЕКЛОПОДЪЕМНИКА ПЕРЕДНЕЙ ДВЕРИ



Рис. 11.10. Расположение болтов крепления монтажной панели



Вам потребуются: торцовая головка «на 10», отвертка с плоским лезвием.



ПРИМЕЧАНИЕ

Показаны снятие и установка механизма стек­лоподъемника левой передней двери. Меха­низм стеклоподъемника правой передней двери снимают и устанавливают аналогично.

1.     Снимите обивку передней двери (см. «Снятие и установка обивки передней двери», с. 259).

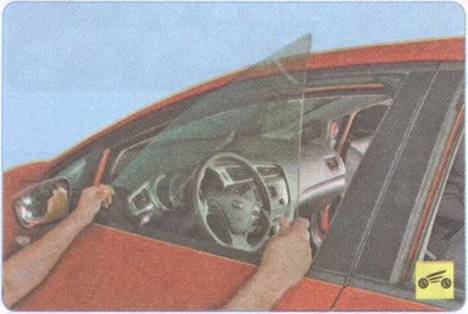

2.   Снимите стекло передней двери (см. «Замена стекла передней двери», с. 260).

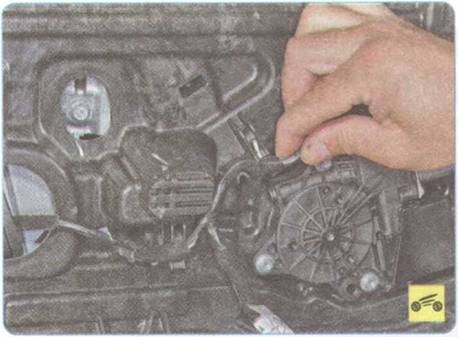

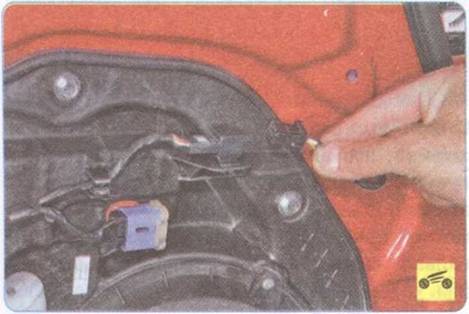

3.   Разъедините колодку жгута проводов на монтажной панели, нажав на ее фик­сатор.

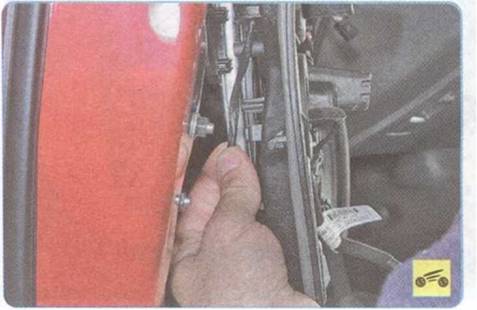

4.              Выверните одиннадцать болтов (рис. 11.10) крепления монтажной панели

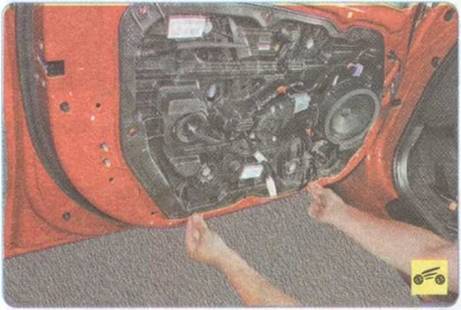

5.    Отведите панель от двери на длину присоединенных проводов и троса.

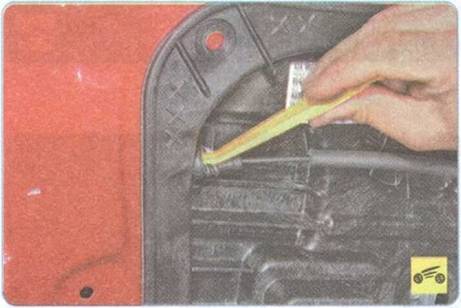

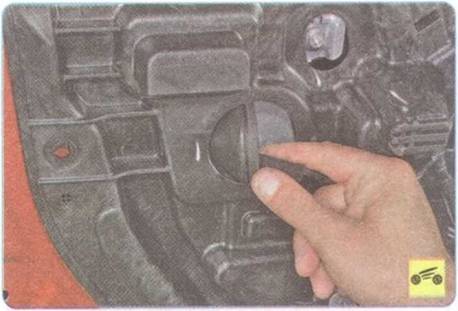

6.    Вытолкните из окон в монтажной пане­ли уплотнители троса привода замка...













9.   ...и переднего держателей на лицевой стороне монтажной панели...









11. ...и верхнего держателей на ее обрат­ной стороне.





12. Нажмите на фиксатор колодки жгута проводов замка...













15.     ...и второй пластмассовые фиксато­ры крепления замка двери к монтажной па­нели...

ПРИМЕЧАНИЕ_______________________

Для наглядности показано на снятой монтаж­ной панели.





16.       ...сдвиньте монтажную панель впе­ред, отсоединяя тем самым закрепленный на ней кронштейн от замка, и извлеките трос привода замка из отверстия в монтаж­ной панели.

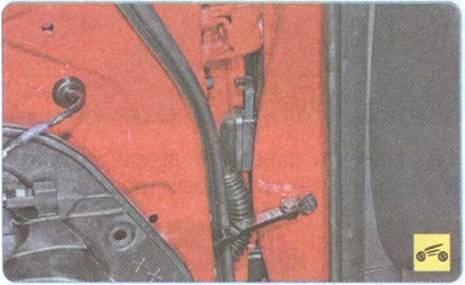

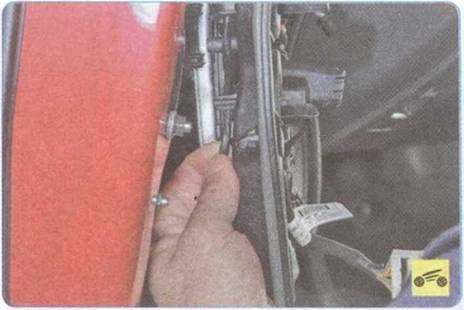

17.    Подденьте отверткой замок колодки жгута проводов двери...

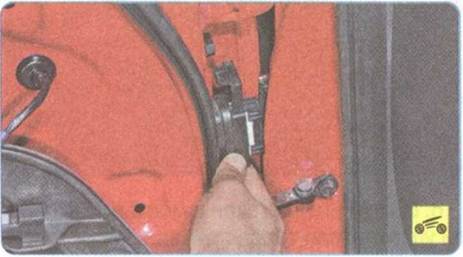

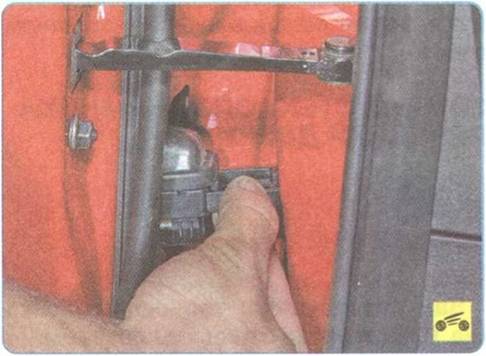

19.     ...и отсоедините колодку от разъема на стойке кузова.

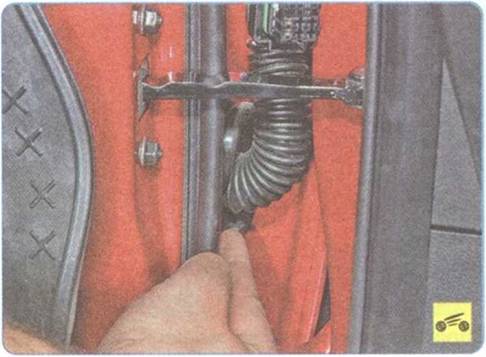

20.     Протолкните внутрь двери чехол жгу­та проводов...









ПРИМЕЧАНИЕ

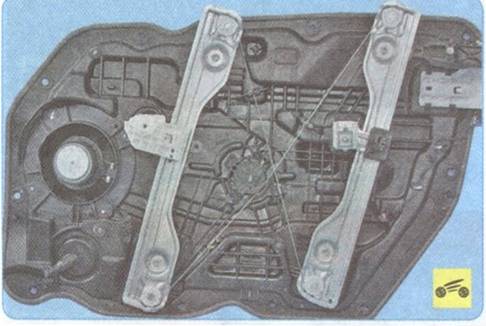

Стеклоподъемник не имеет общего крон­штейна, его элементы закреплены на мон­тажной панели заклепками. В связи с этим стеклоподъемник заменяют вместе с мон­тажной панелью. Отдельно можно заменить только моторедуктор стеклоподъемника (см. «Замена моторедуктора электростекло­подъемника», с. 233).

23. Установите детали в порядке, обрат­ном снятию.
